Gozdni paviljon

Schwäbisch Gmünd, Nemčija

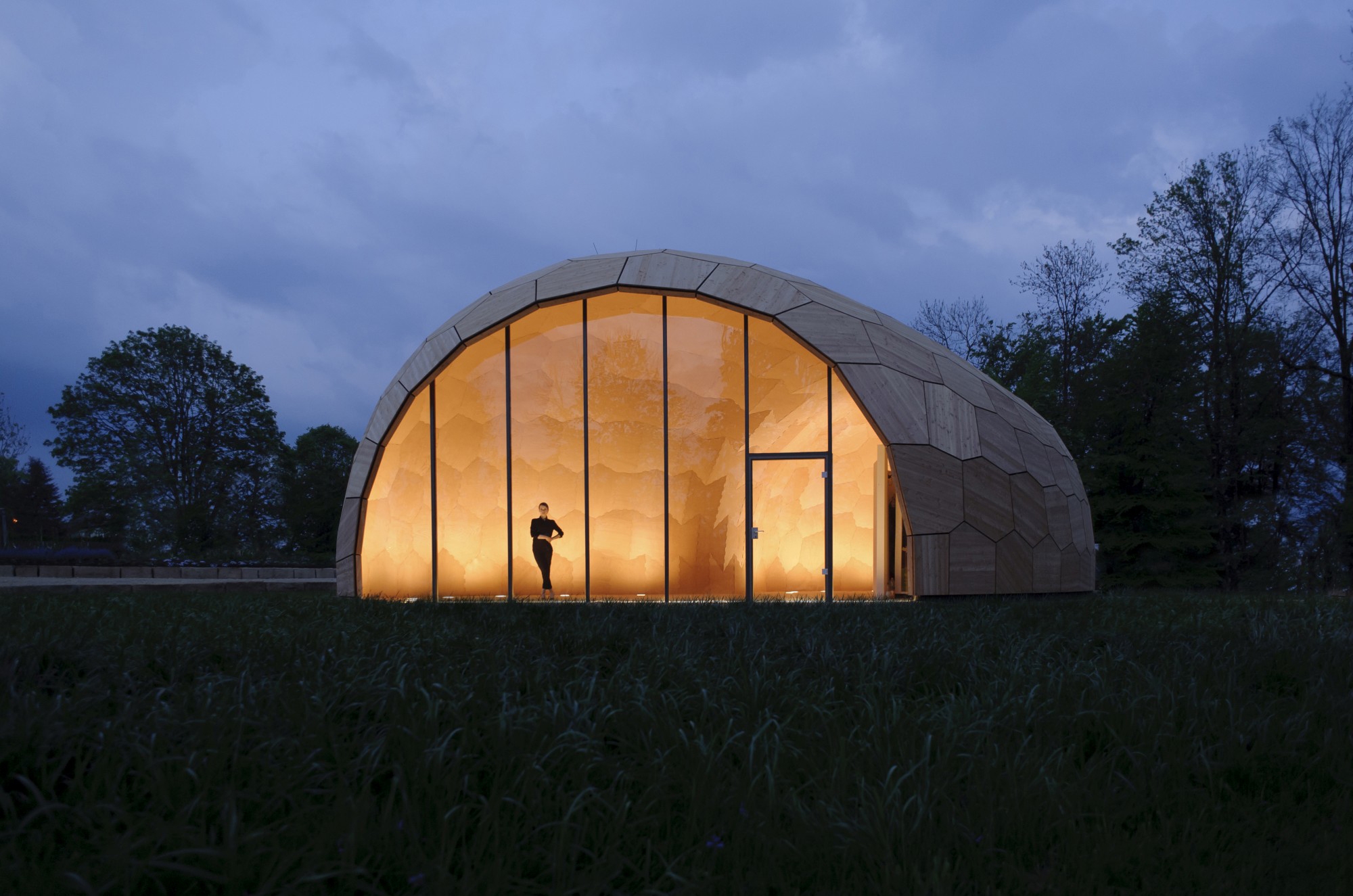

1 | Paviljon ponoči

Visoko učinkovita, obliki morskega ježka podobna struktura iz lesa, je bila mogoča s povezovanjem računalniško podprtih oblikovnih in proizvodnih postopkov.

Oblikovanje: Paviljon je služil kot razstavni prostor v okviru razstave Landesgartenschau 2014 v mestu Schwäbisch Gmünd, ki ima približno 1,5 milijona obiskovalcev. Od tedaj se uporablja kot "zelena učilnica". Paviljon je zasnovan po vzoru oblike morskega ježka, ki s specifično razporeditvijo plošč sestavlja še posebej stabilno in učinkovito konstrukcijo.

Les: Paviljon je prva stavba, katere nosilna struktura iz bukovih plošč je bila popolnoma robotsko izdelana; razvoj sta podprli Evropska unija in zvezna dežela Baden‐Württemberg. Nov način gradnje z lesenimi ploščami omogoča inovativno arhitekturo in hkrati učinkovito, varčno ogrodje z debelino materiala le 50 mm. Zadostovalo je zgolj 12 m³ lesa, ki je bil tudi skorajda v celoti porabljen, saj so bili ostanki predelani za izdelavo bukovega parketa.

Tehnika: Robotska proizvodnja je omogočila izdelavo 243 različnih plošč; vključno z rezanjem izolacije, vodonosne plasti in zgornje plasti. Največji izziv je predstavljala izdelava 7 600 geometrijsko različnih zobatih spojev.

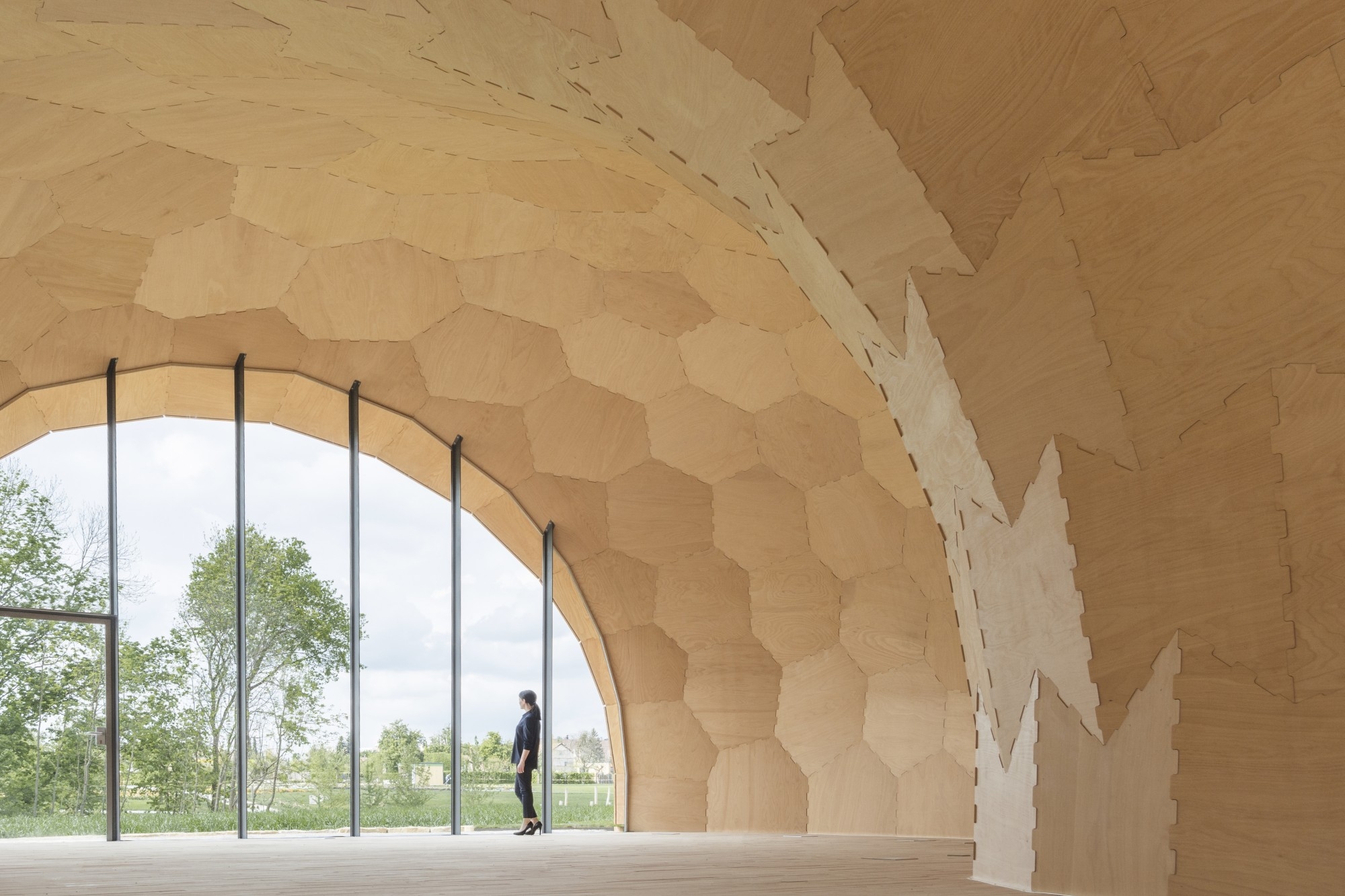

2 | Notranjost

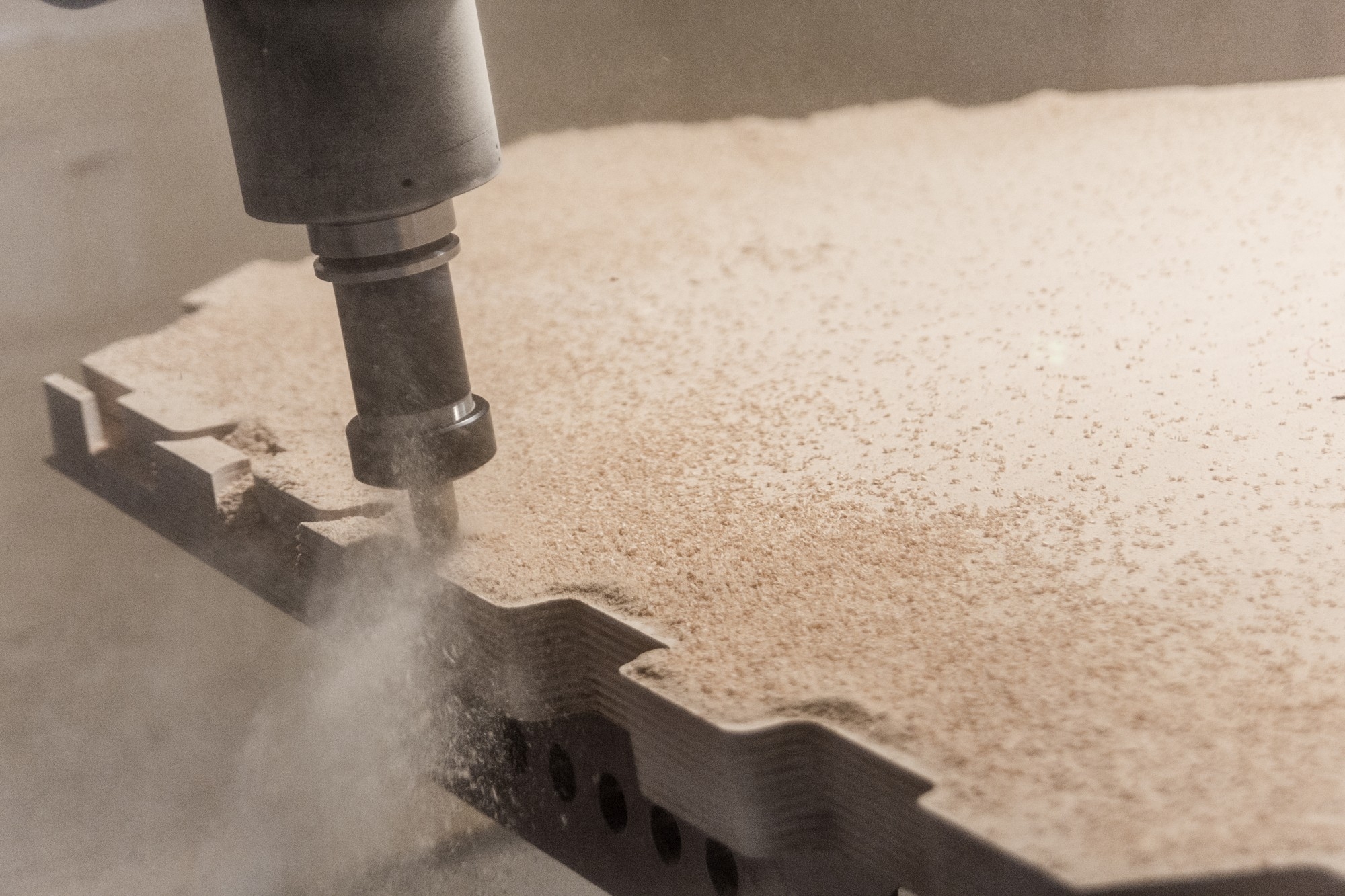

3 | Izdelava plošč (5-osni CNC)

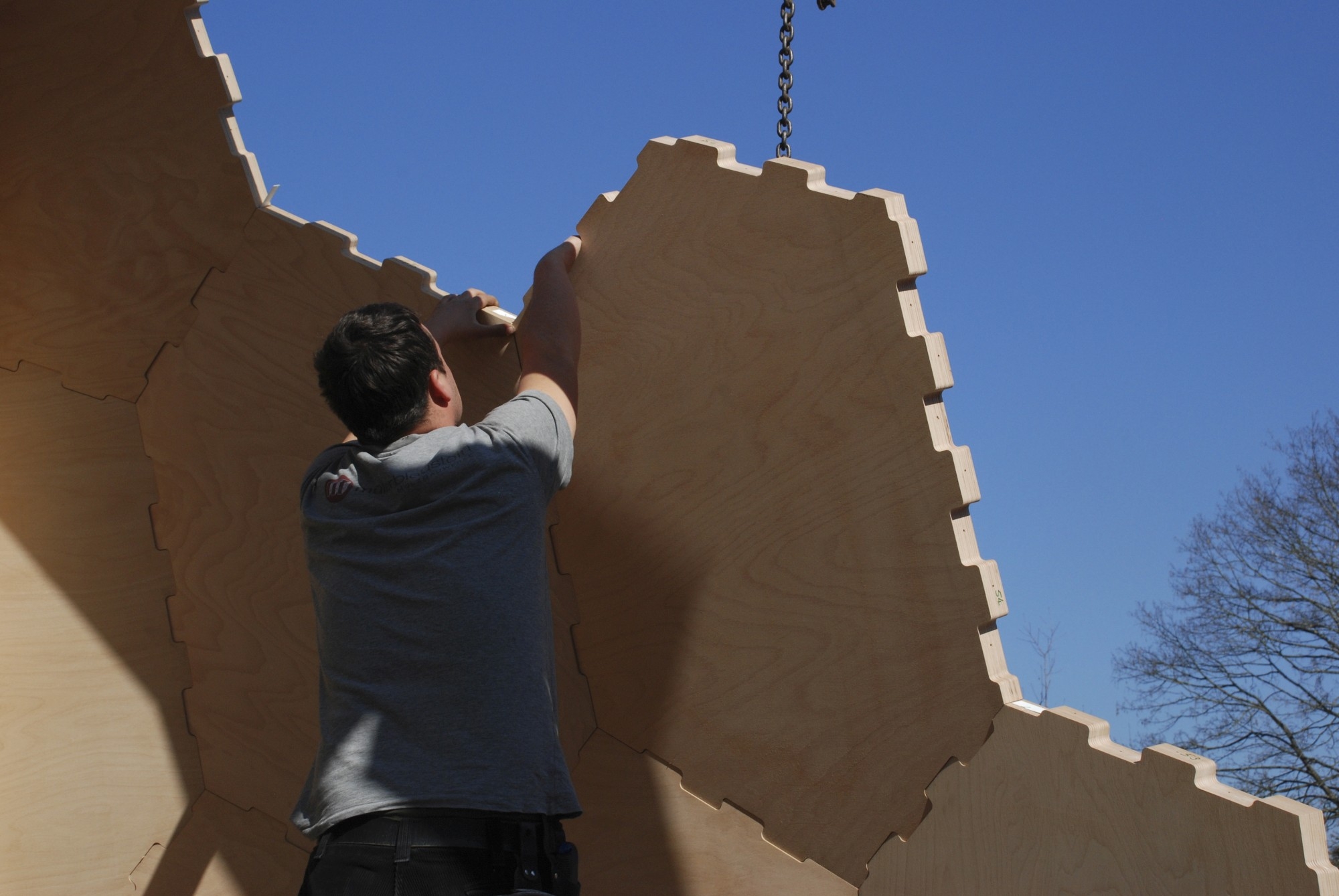

4 | Vezava plošč

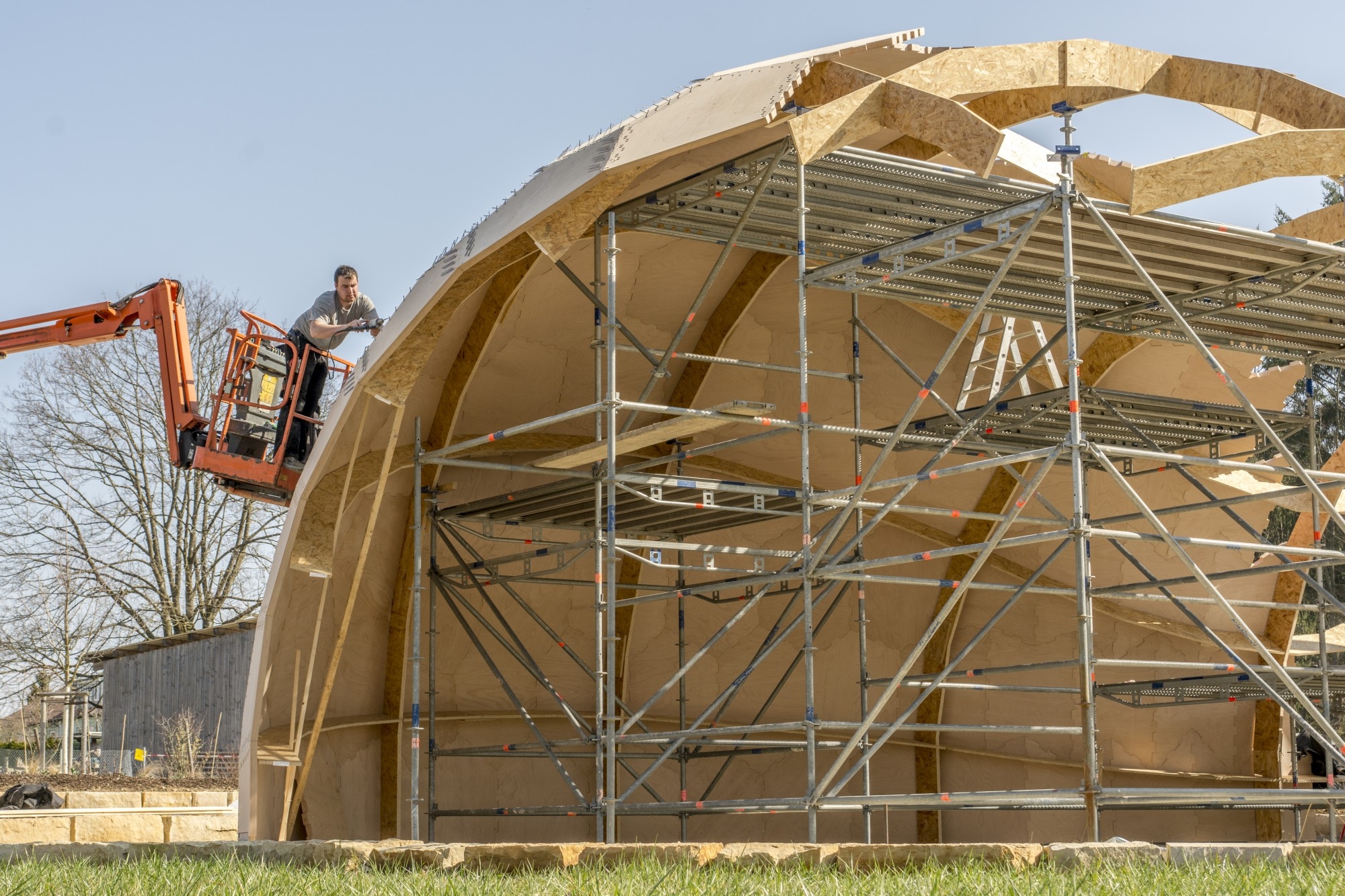

5 | Gradbišče

Splošne informacije

Leto zaključka | 2014

Investitor | Landesgartenschau Schwäbisch Gmünd 2014 GmbH (DE)

Arhitektura | Prof. Achim Menges, Universität Stuttgart (DE)

Gradbeni inženiring | Prof. Jan Knippers, Universität Stuttgart (DE)

Čas gradnje | 2 meseca

Število nadstropij | 1

Velikost parcele | 723 m²

Bruto talna površina | 139 m²

Stroški gradnje (gradnja in tehnična oprema, neto) | pribl. 1 900 EUR/m²

Nagrade | German Design Award Special 2016; Wilhelm-Klauditz-Preis 2015; Holzbaupreis 2015 Baden-Württemberg; Beispielhaftes Bauen Ostalbkreis 2009-2014; RobArch Pioneering Research Award 2014

Tehnični vidiki

Koncept | Leseni segmentni ovoj: bukov furnir (50mm); toplotna izolacija: lesene vlaknene plošče iz jelovega in smrekovega lesa; strešne plošče: macesnove tri slojne plošče

Obdelava lesa | müllerblaustein Holzbau GmbH, Blaustein (DE)

Izvor lesa, certificiranje | PEFC/FSC-certificiran les; strešne plošče: področje Alp (DE); nosilna plast: Evropa

Sledljivost lesa | Sodelujoča podjetja so navedena

Gozdno-lesna veriga vrednosti | Izvedba s strani lokalnih podjetij (100 km okolica)

Energetski sistemi | Sezonska raba, torej brez aktivnega ogrevanja in hlajenja

U-vrednost sten | strehe | tal | oken (W/(m²K)) | 0,8 (toplotna izolacija)
