Večnadstropne stavbe

Večdružinska hiša Gapont

Triesen, Lihtenštajn

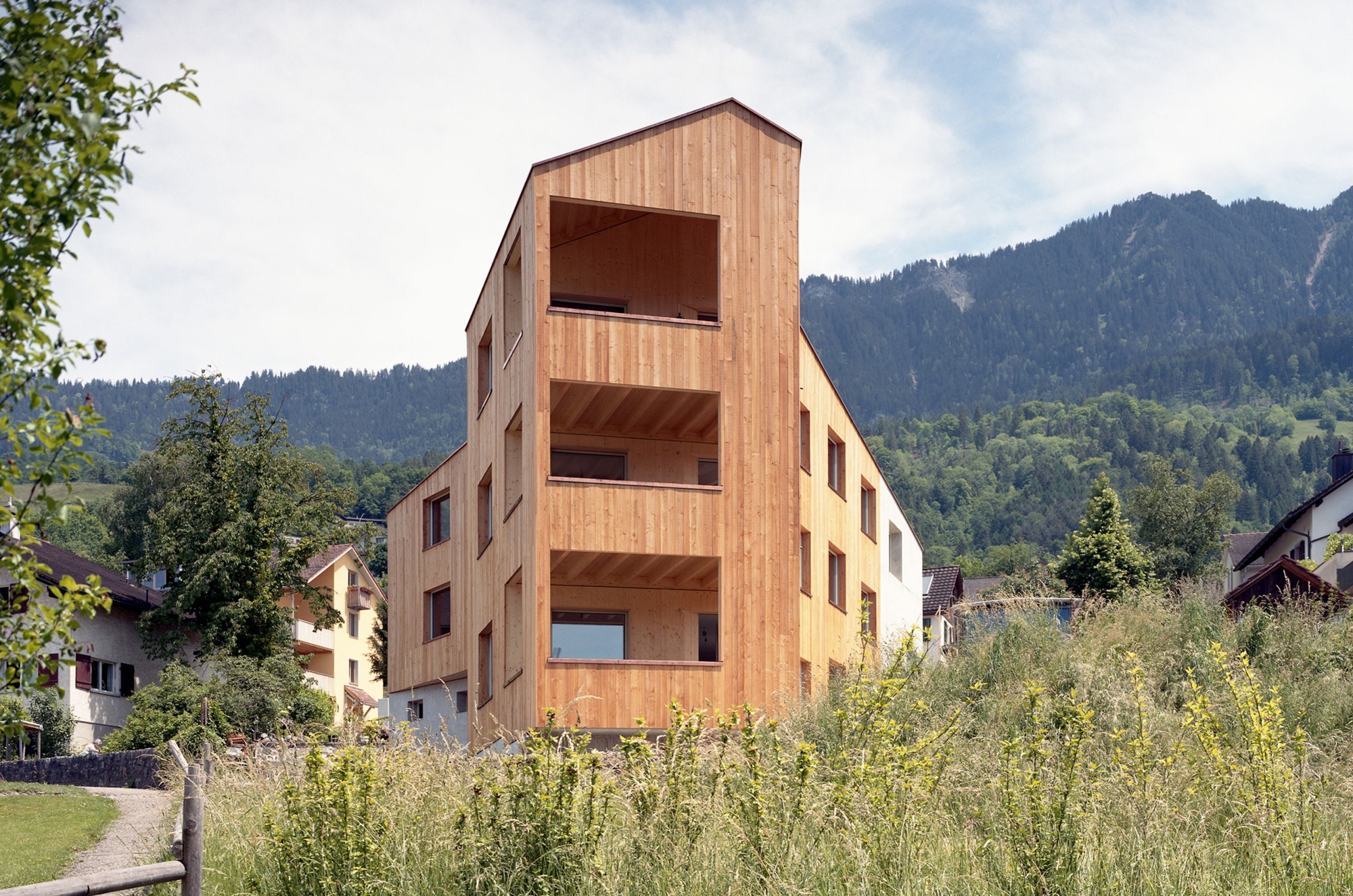

Pogled z zahoda 1 | Pogled z zahoda
Z najnovejšo tehnologijo lesene gradnje je bilo mogoče zgraditi stavbo, ki se samostojno integrira v zgodovinsko jedro vasice.
Oblikovanje: Trinadstropna več družinska hiša stoji na pobočju travnika v središču vasi. Razvoj nivojev v stanovanjih odraža zunanji naraščajoči teren. Spalni prostori so za nekaj stopnic zamaknjeni, kar vnaša preprosto razdelitev prostorov na dnevne in nočne. Lesena konstrukcija se v svoji materializaciji zgleduje po okoliških podeželskih gospodarskih poslopjih.

Les: Stavba je gola masivna konstrukcija, kletni prostori in stopnišče so iz izolacijskega betona. Masivna lesena konstrukcija (120 mm tro-slojne križno lepljene plošče velikega formata) omogoča čisto razčlenitev različnih strukturnih funkcij in njihove enostavne razgradnje. Fasada iz lokalnega macesna, je neobdelana in je različno naravno posivljena glede na smer neba. Masivne lesene stene so v notranjosti vidne in obdelane le z belo glazuro. Zelo kompleksna geometrija je bila lahko z digitalnim rezanjem plošč velikega formata natančno prefabricirana in izdelana v le treh dneh.

Energija: Plinsko ogrevanje, solarna toplotna energija in nadzorovano prezračevanje z minimalnimi stroški inštalacij in montaže (sistem prezračevanja v mokrih celicah s pretokom skozi okno).

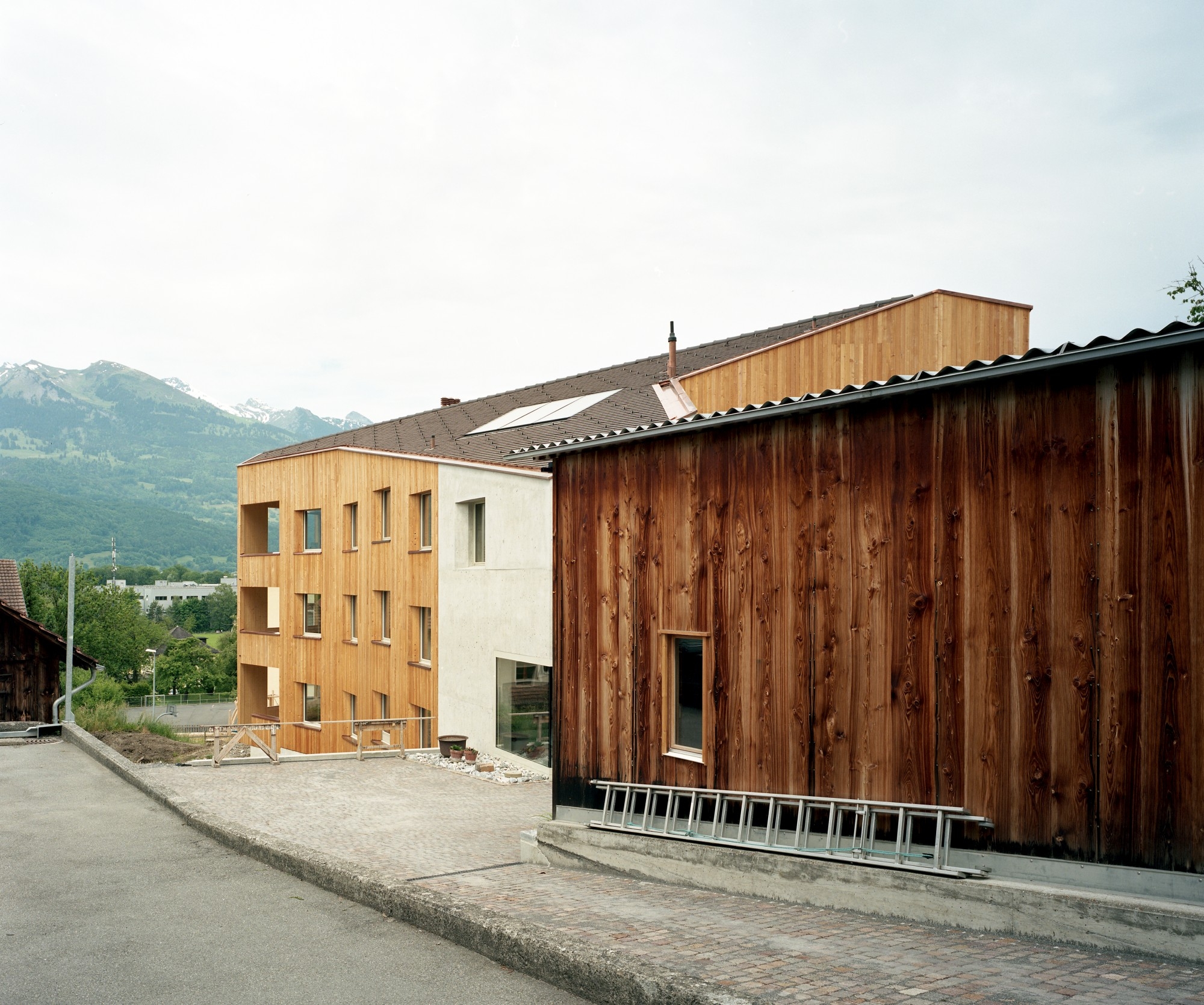

Pogled z juga 2 | Pogled z juga

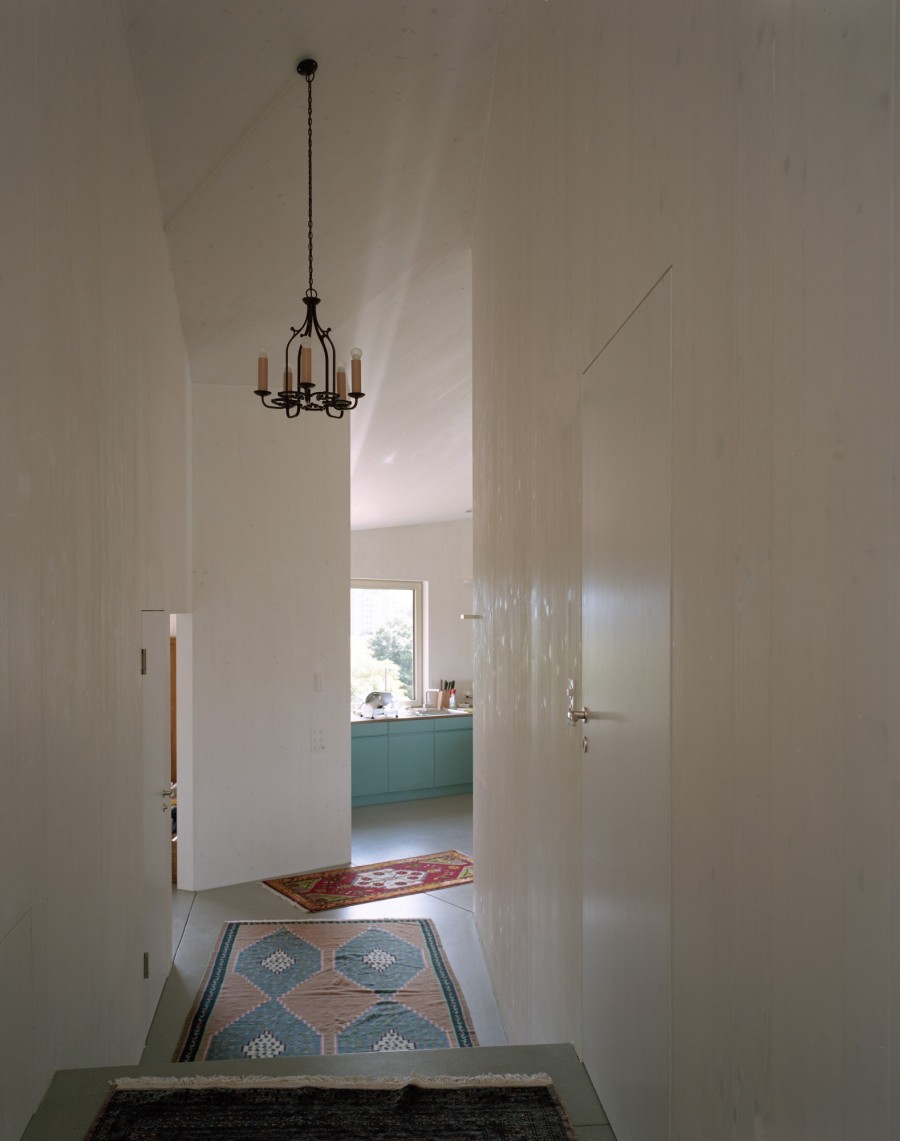

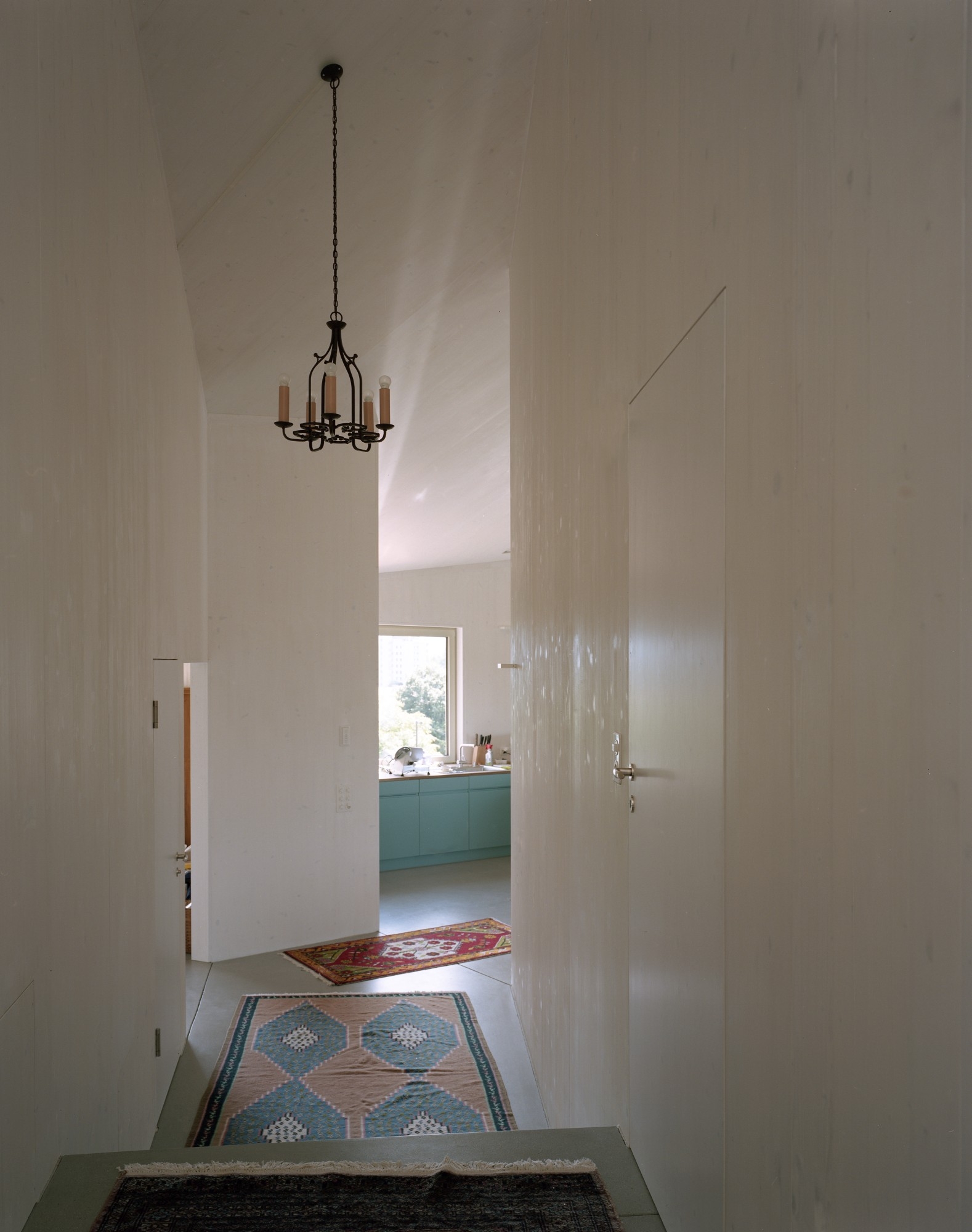

Povzpenjanje proti stanovanjskim prostorom 3 | Povzpenjanje proti stanovanjskim prostorom

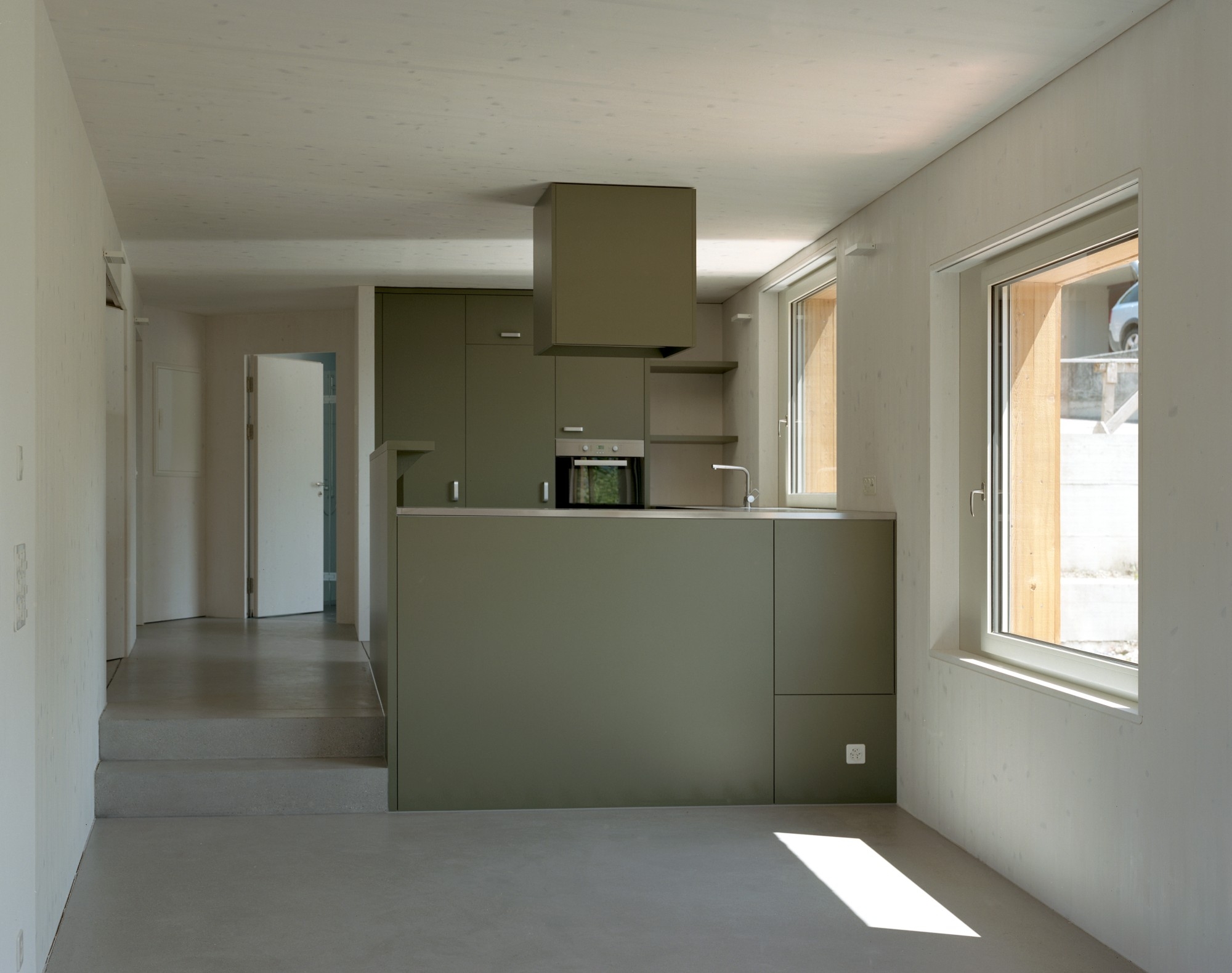

Kuhinja 4 | Kuhinja
38m
Splošne informacije
Leto zaključka |  2015
Investitor |  Johann Frommelt, Triesen (LI)
Arhitektura |  Uli Mayer, Urs Hüssy Architekten ETH/SIA, Triesen (LI)
Gradbeni inženiring |  Wenaweser und Partner Bauingenieure AG, Schaan (LI); Holz: XYLO AG, Schaan (LI)
Čas gradnje |  3 dni (lesena gradnja)
Število nadstropij |  3
Velikost parcele |  2 082 m²
Bruto talna površina |  632 m² (osnovna površina GF SIA 416), 816 m² (vključno z garažo)
Stroški gradnje (gradnja in tehnična oprema, neto) |  2 218 €/m² (stroški gradnje BKP2)
Nagrade |  German Design Award 2018, LIA Auszeichnung für Gutes Bauen in Liechtenstein

Tehnični vidiki
Koncept |  Masivni les, stopnišče in klet iz izolacijskega betona, leseno-betonski kompozitni stropovi
Obdelava lesa |  Frommelt Zimmerei und Ing. Holzbau AG, Schaan (LI)
Izvor lesa, certificiranje |  Domači les (CH)
Sledljivost lesa |  da
Gozdno-lesna veriga vrednosti |  Vsa sodelujoča obrtna podjetja prihajajo iz Lihtenštajna
Standard energetske učinkovitosti |  Zahteve lihtenštajnskega gradbenega zakona za novogradnje, standard Minergie brez certifikata
Energetski sistemi |  Ogrevanje: plin (talno ogrevanje), topla voda: sončni kolektorji s pomožnim ogrevanjem s plinom, ogrevanje, prezračevanje: prezračevalni sistem v mokrih celicah s pretokom prek okna
Poraba energije |  40,5 kWh/m²a (poraba energije za ogrevanje)
U-vrednost sten | strehe | tal | oken (W/(m²K)) |  0,15-0,21 | 0,16 | 0,24-0,38 | 0,6


Regional Wood Circular Economy

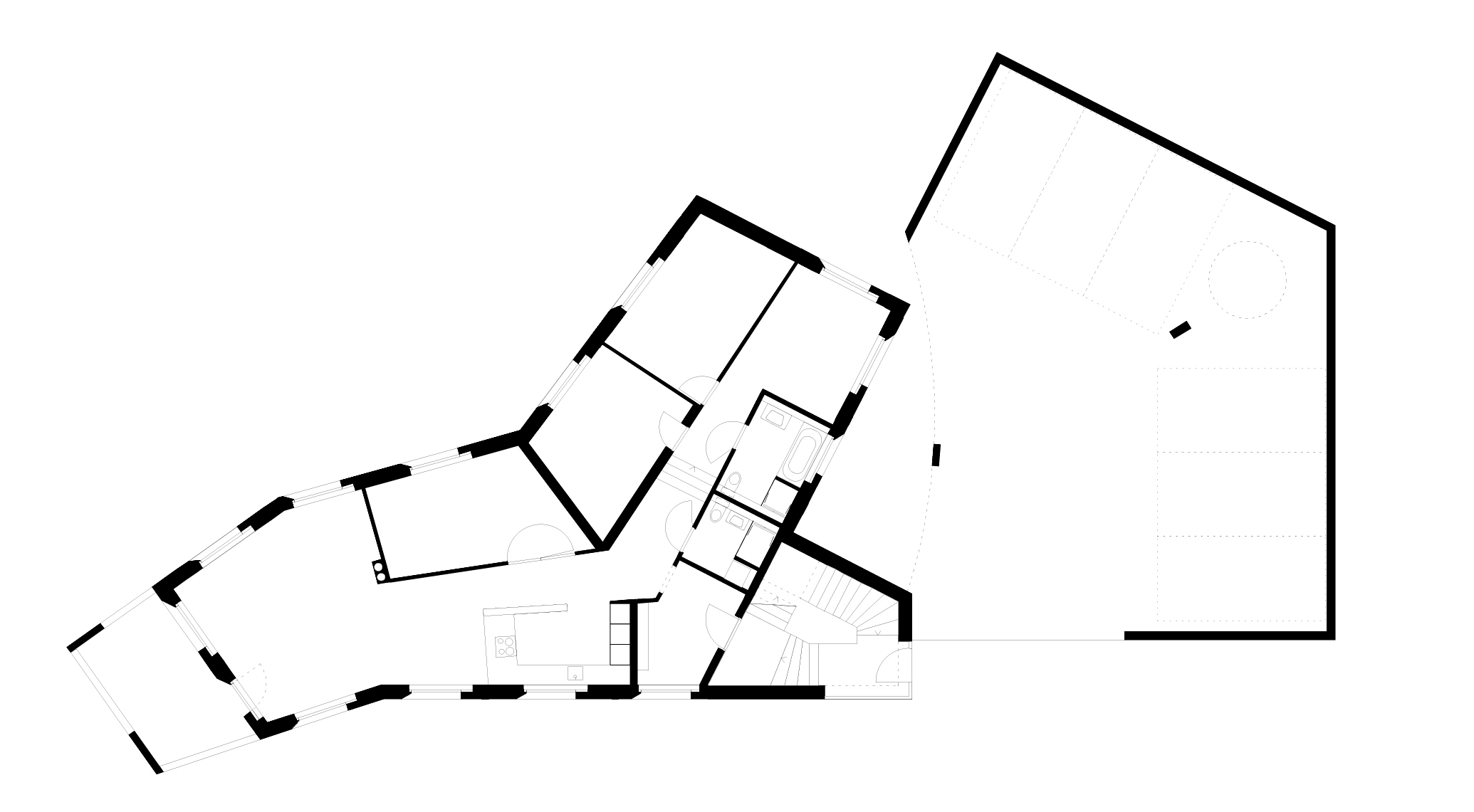

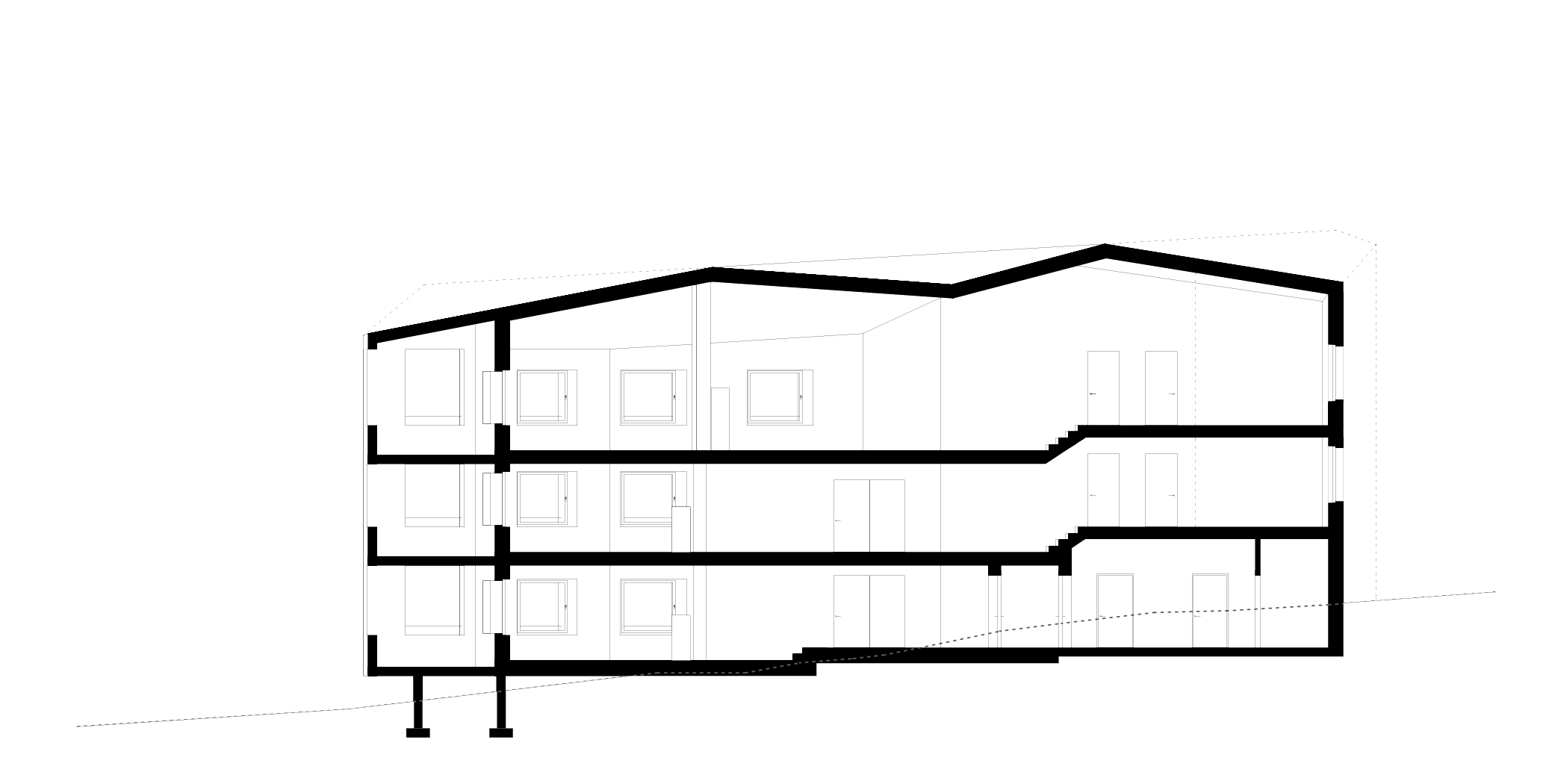

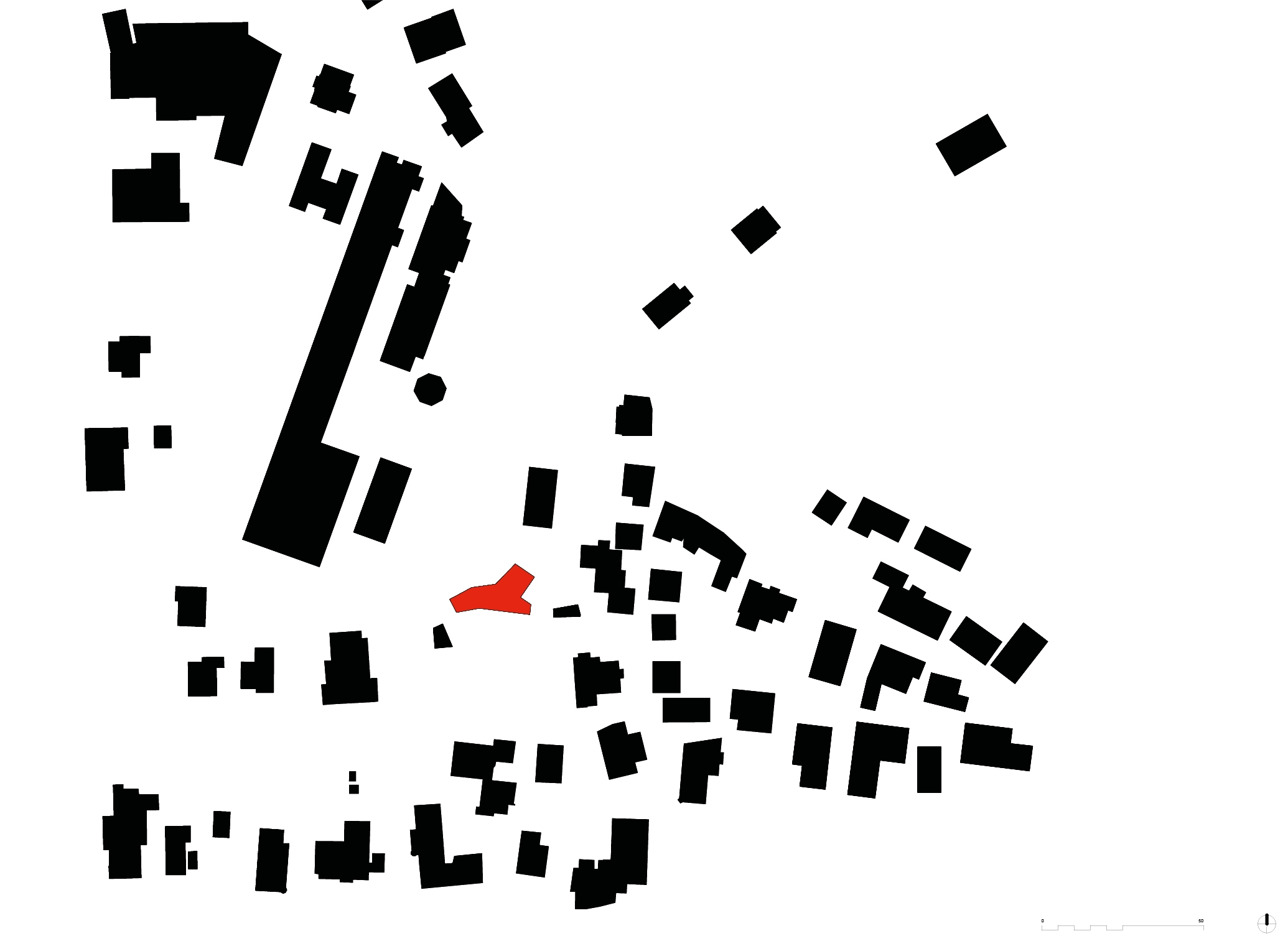

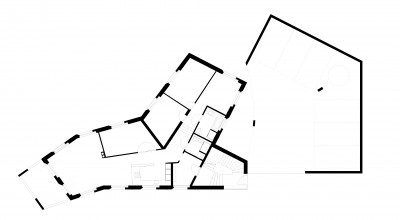

Lokacijski načrt Lokacijski načrt Tloris 1. nadstropja Tloris 1. nadstropja Vzdolžni prerez Vzdolžni prerez
