Komercialna uporaba

Skladiščna hala

Payerne, Švica

Skladiščna hala z dostavnim območjem 1 | Skladiščna hala z dostavnim območjem
Gradnja skladiščne hale je bila z večkratno zrcaljenimi lesenimi elementi stroškovno učinkovita in hkrati arhitekturno natančna.
Oblikovanje: Podjetje Eternit iz Payerna je želelo dopolniti svoje prostore s čimbolj ekonomsko varčno skladiščno halo. Strešni nosilci z osno razdaljo 7,5 metrov prekrivajo dvorano, ki v širino meri 44,5 metrov. Dolžina stavbe znaša 91 metrov. Segmenti hale imajo različne strešne naklone in sovpadajo bočno in v višino. Vsak drugi segment je zrcaljen preko glavne osi, tako da je nastala karakteristična strešna struktura, ki se dotika strehe sosednje Eternitove proizvodne dvorane. Fasada neposredno prehaja v strešno površino. Strešne in fasadne površine so narejene iz valovitih Eternit plošč. Prednje stranice so prekrite s prosojnimi valovitimi poli karbonatnimi ploščami.

Les: Pri gradnji je bil zavestno uporabljen avtohtoni les, ki dopušča čutno in prefinjeno konstrukcijo. Elementi iz regijskega lesa so bili serijsko narejeni v obrtnih podjetjih v neposredni bližini.

Energija: Stavba ni izolirana, a se jo lahko po potrebi dodatno opremi z izolacijo v leseni konstrukciji.

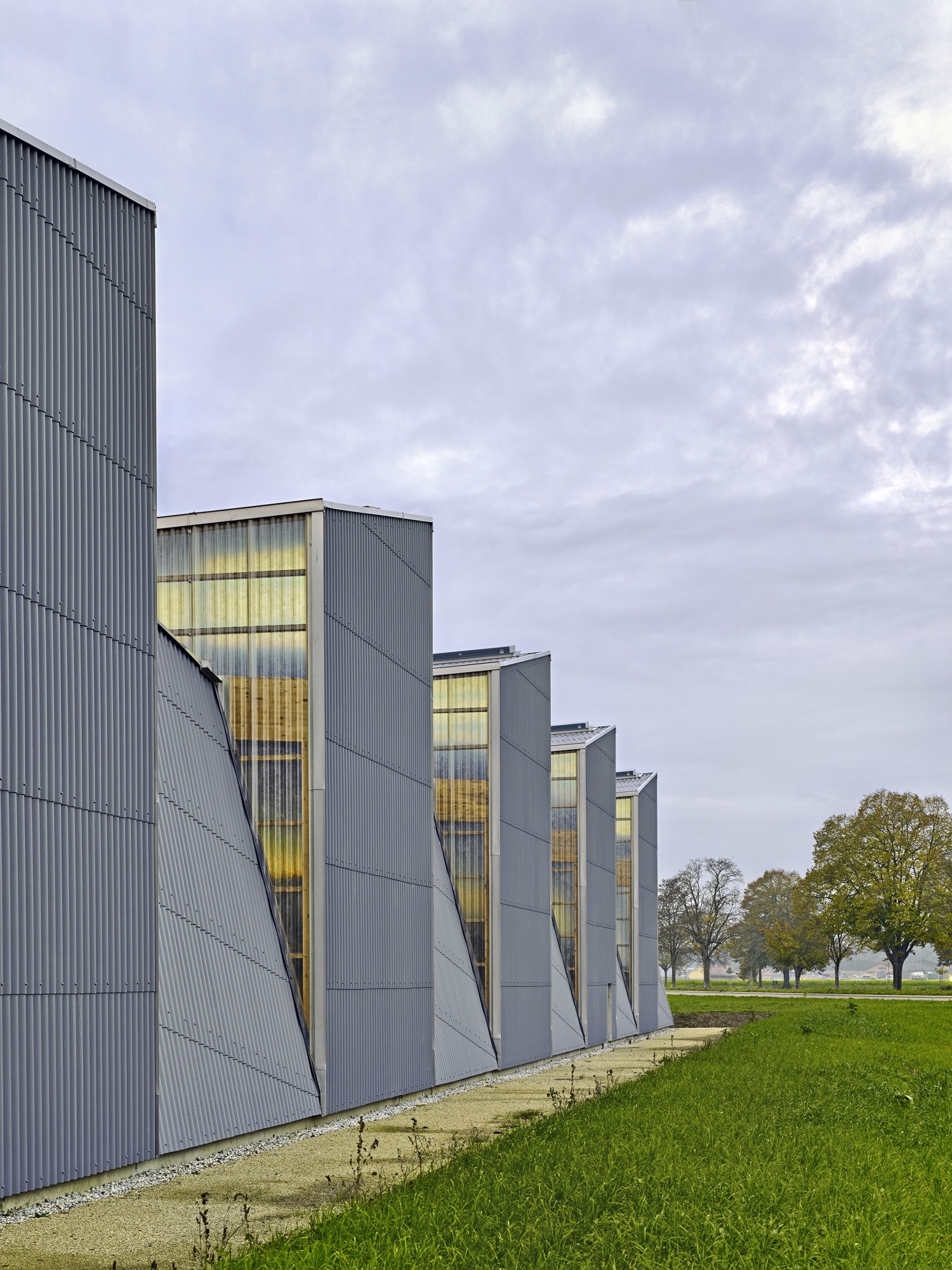

Pogled 2 | Pogled

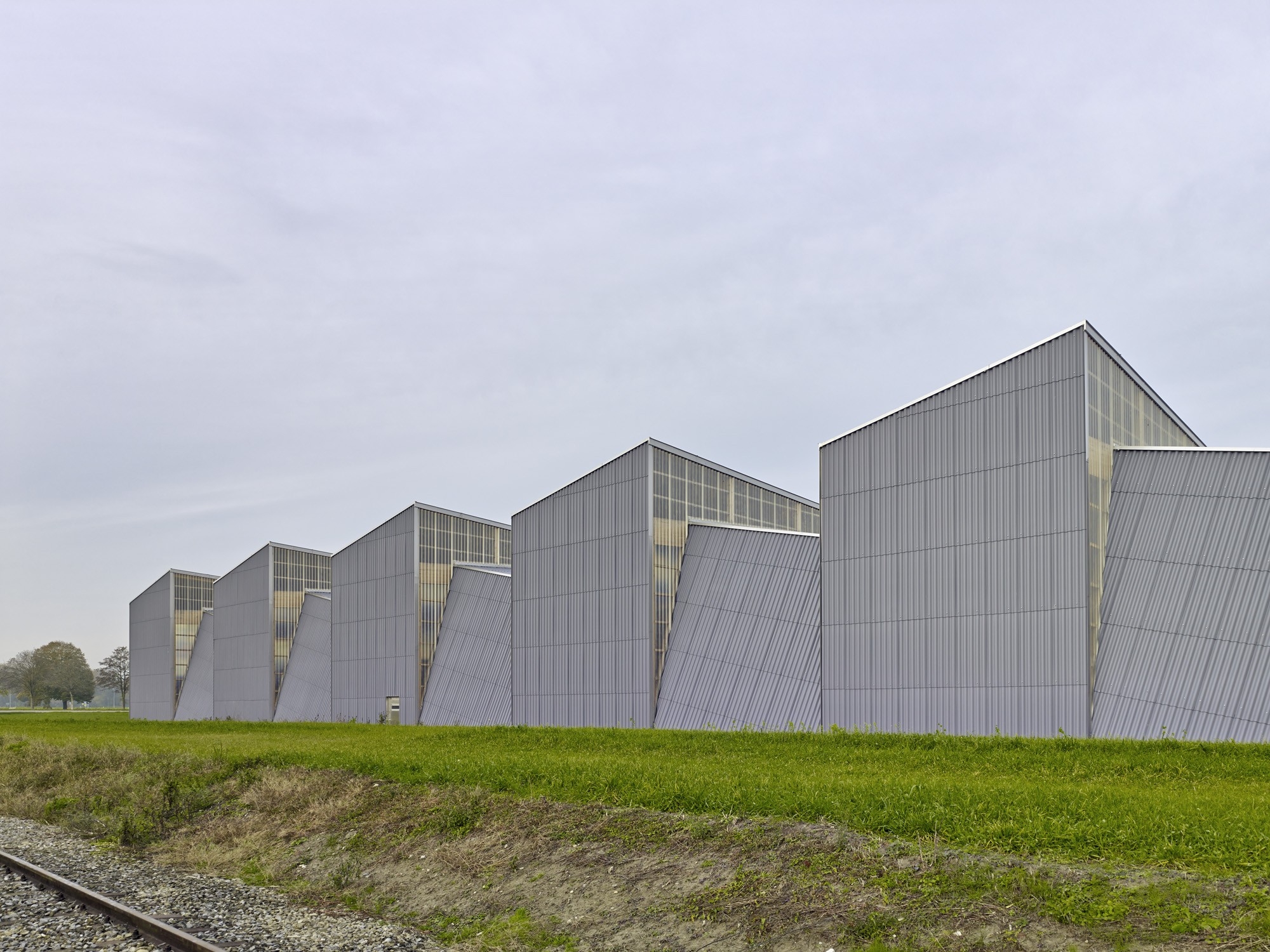

Osvetlitvene reže 3 | Osvetlitvene reže

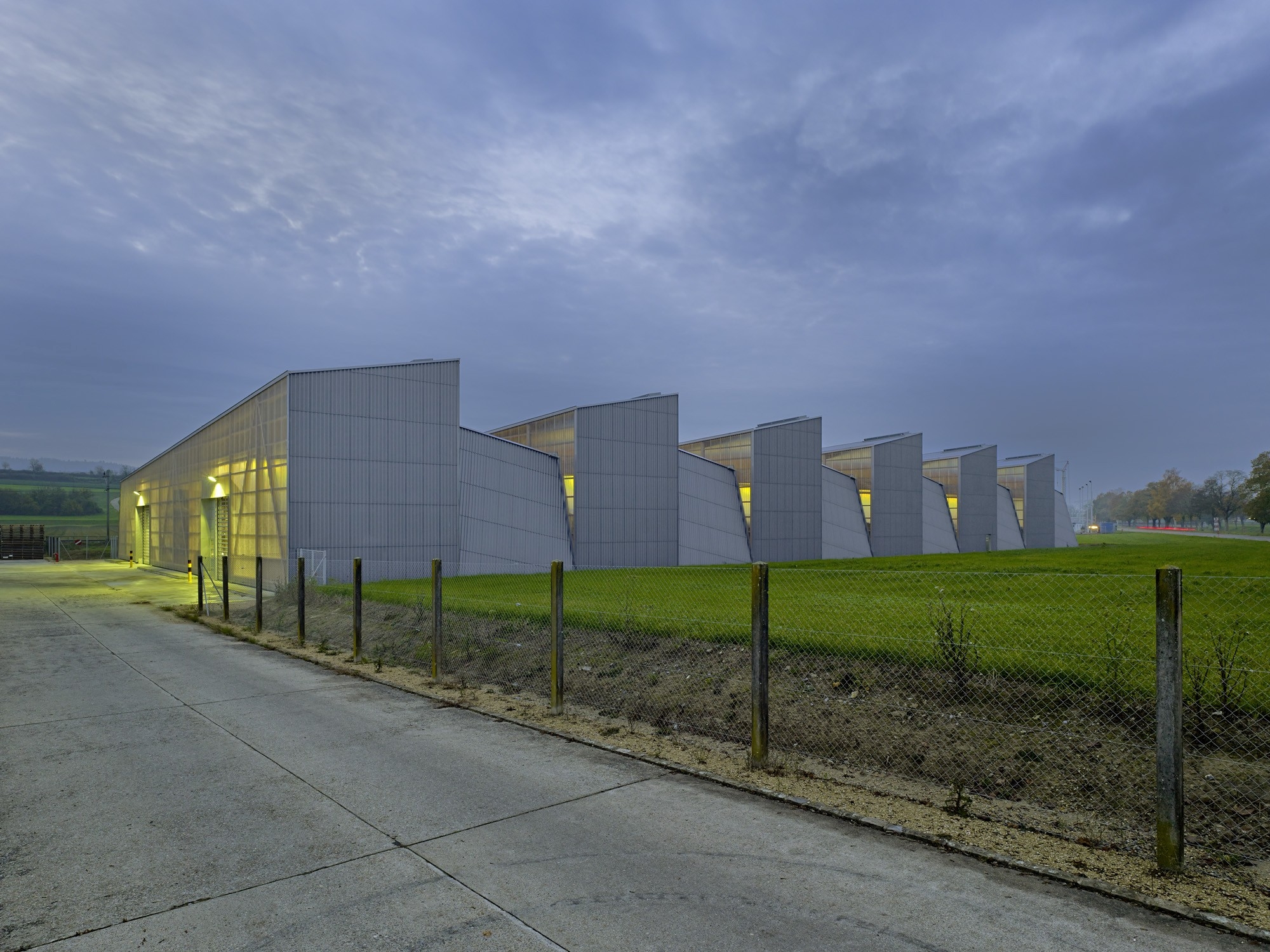

Ponoči 4 | Ponoči

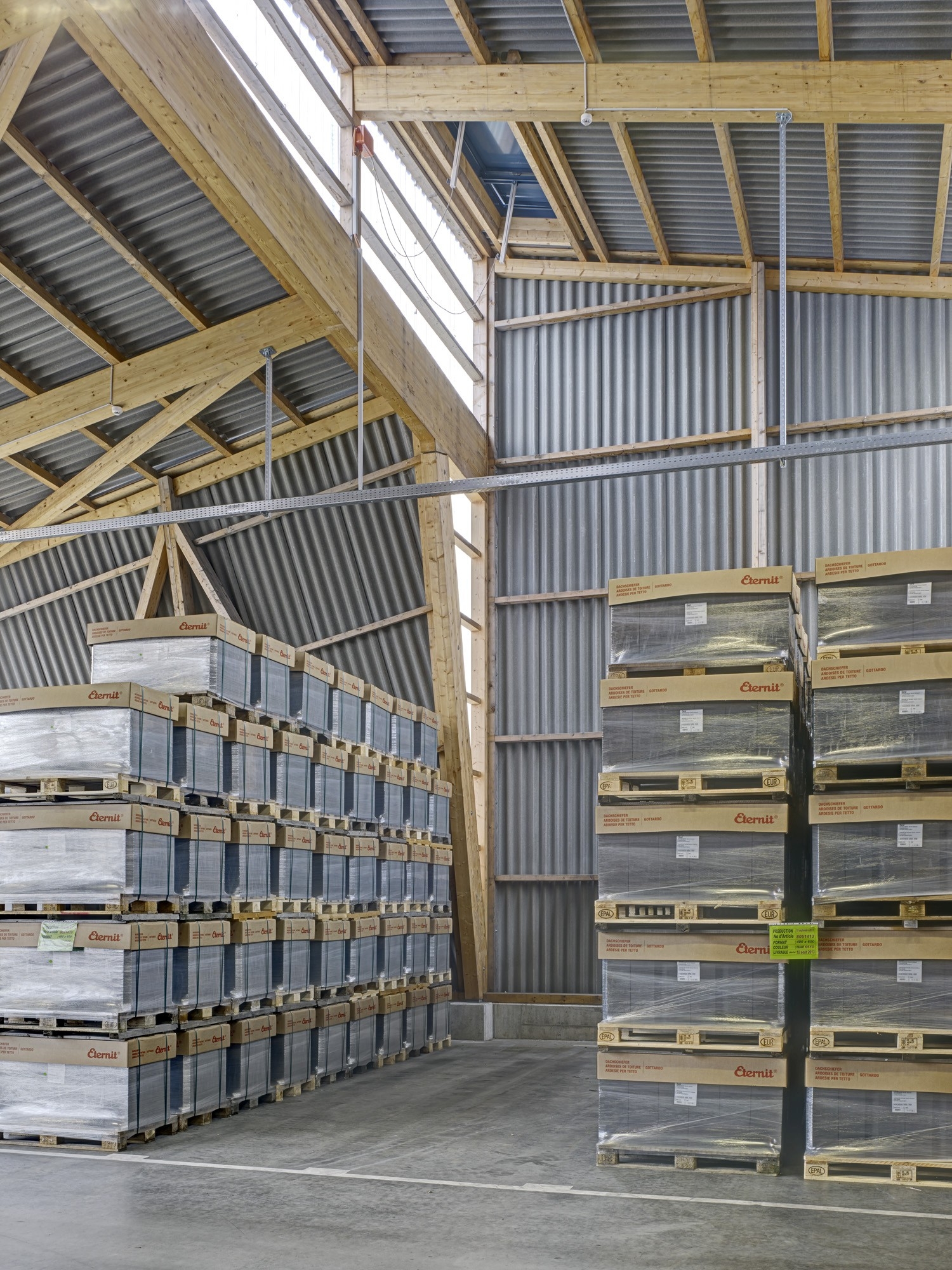

Notranji pogled 5 | Notranji pogled

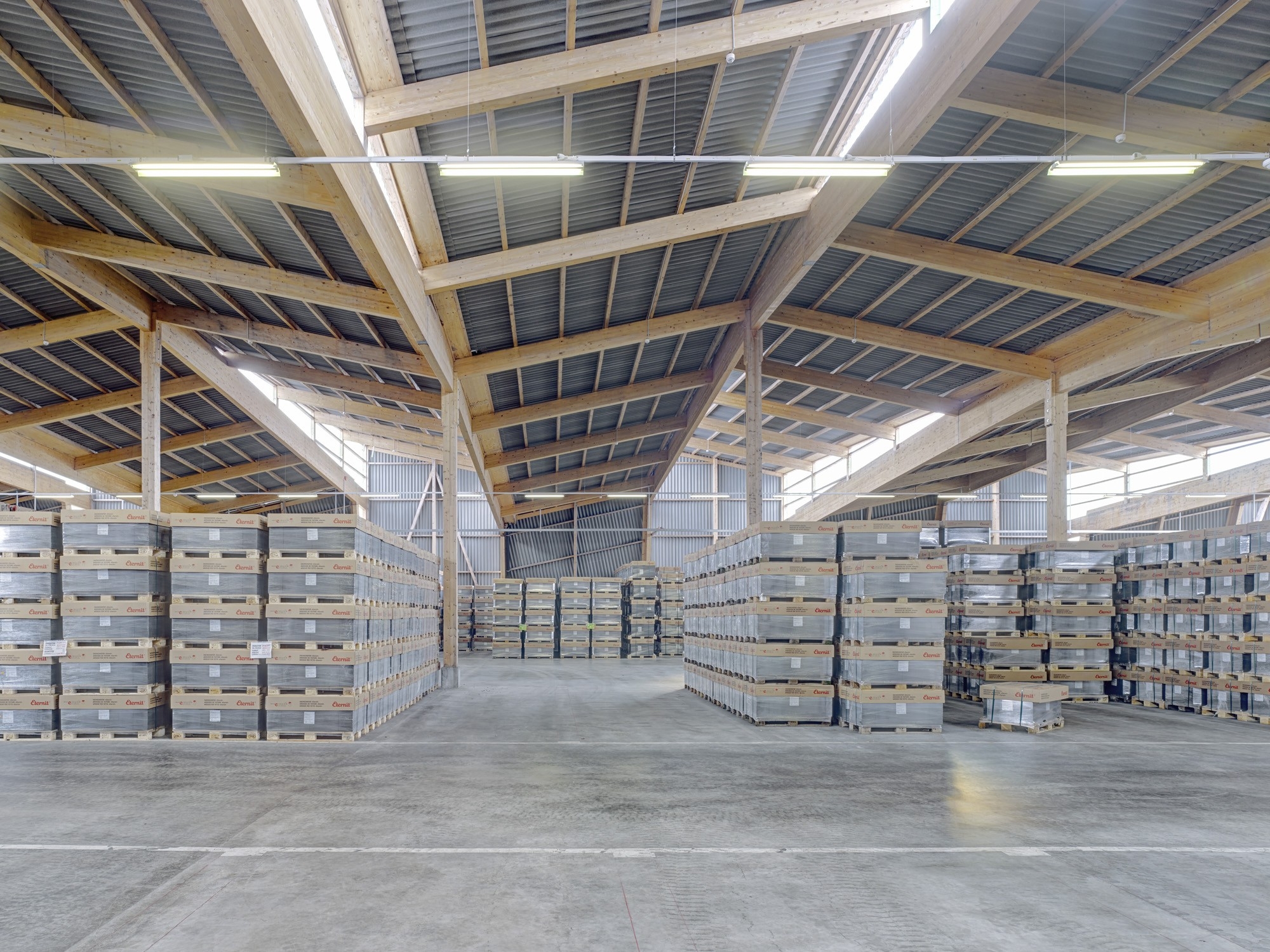

Osvetlitvene reže od znotraj 6 | Osvetlitvene reže od znotraj
55m
Splošne informacije
Leto zaključka |  2013
Investitor |  Eternit (Suisse) SA, Payerne (CH)
Arhitektura |  Cadosch & Zimmermann Architekten ETH/SIA, Stefan Cadosch, Zürich (CH)
Gradbeni inženiring |  Küng et Associés SA, Ingénieurs civils EPFL/SIA, Payerne (CH); Les: Ivo Diethelm GmbH, Gommiswald (CH)
Čas gradnje |  12 mesecev
Število nadstropij |  1
Velikost parcele |  9 300 m²
Bruto talna površina |  4 049,5 m²
Stroški gradnje (gradnja in tehnična oprema, neto) |  767 EUR/m² bruto površina

Tehnični vidiki
Koncept |  Lesena okvirna konstrukcija, nosilni strešni tramovi
Obdelava lesa |  Charpentes Vial SA, Le Mouret (CH)
Izvor lesa, certificiranje |  Jelka/Smreka iz lokalne žage (lesni obrati kantona Freiburg (CH), oddaljeni največ 30 km)
Sledljivost lesa |  Da
Gozdno-lesna veriga vrednosti |  Vsa dela so bila izvedena s strani lokalnih obrtnikov, transportne poti pribl. 10 km
Standard energetske učinkovitosti |  Skladiščna hala brez izolacije, vendar mogoča zapolnitev s polnili


Regional Wood Cost Saving 100% Wood

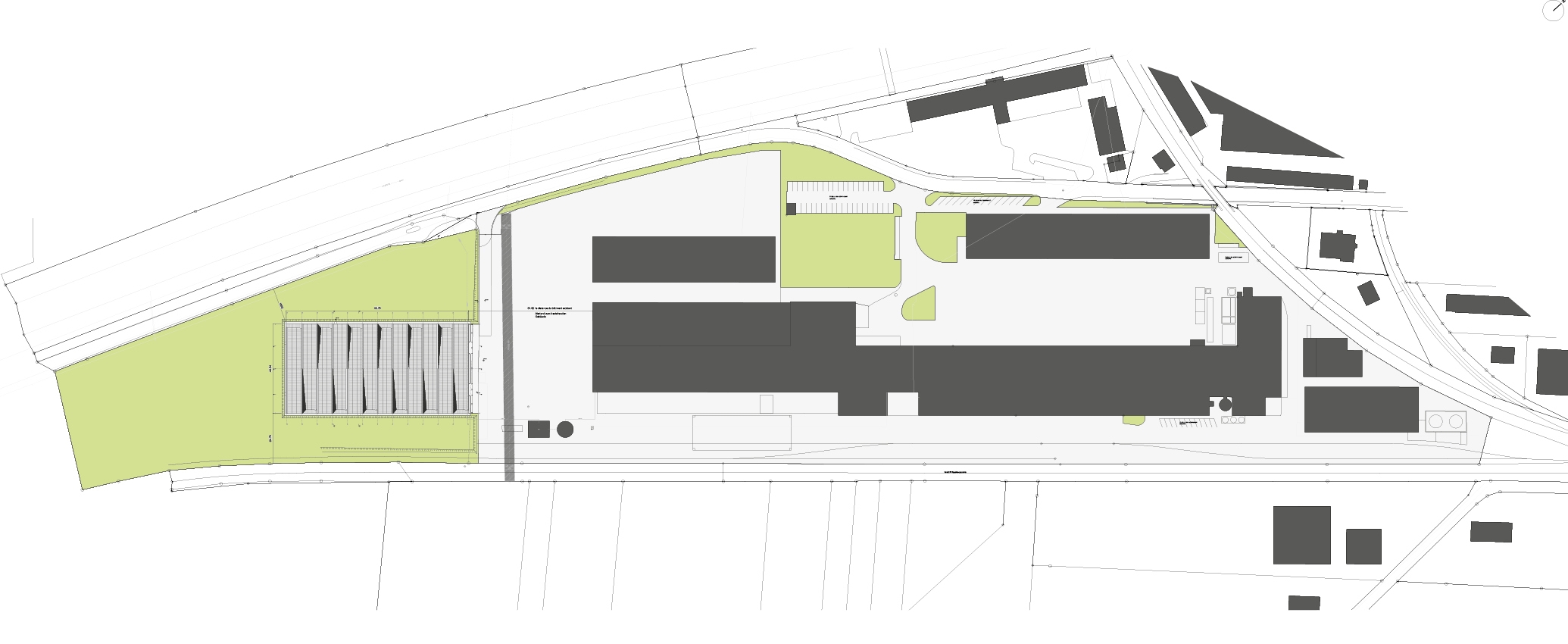

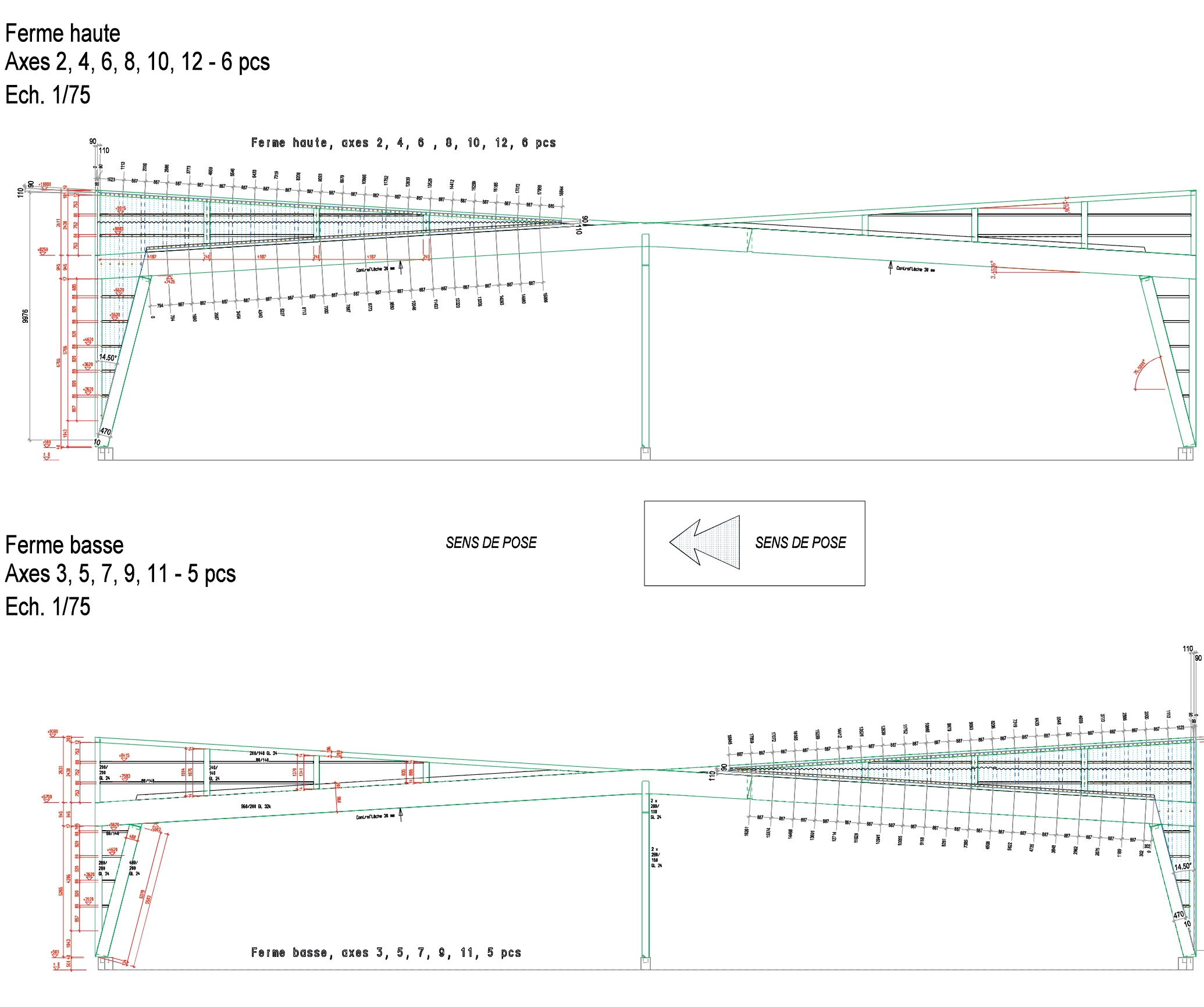

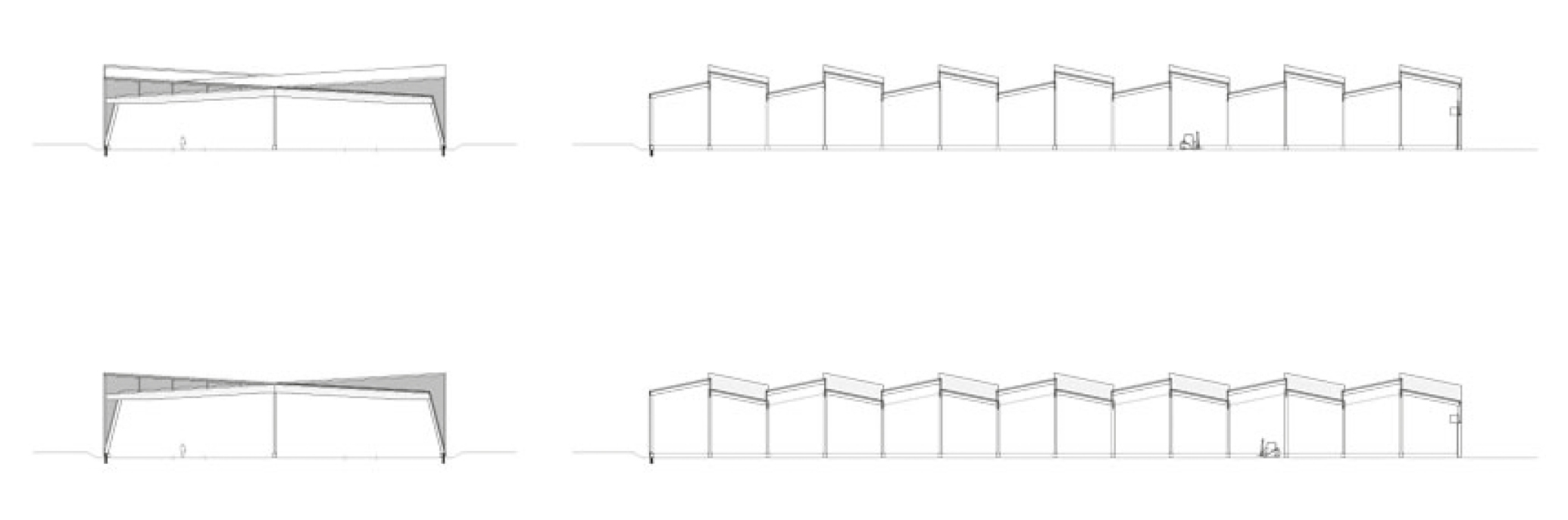

Lokacijski načrt Lokacijski načrt Prerezi Prerezi Konstrukcija osi Konstrukcija osi
