Edifici ad uso commerciale

Magazzino

Payerne, Svizzera

Magazzino e piazzale di scarico 1 | Magazzino e piazzale di scarico
Per la funzione quotidiana di un magazzino si è trovata una soluzione a basso costo, ma di grande intensità architettonica.
Progetto: La fabbrica di Eternit di Payern aveva bisogno di un magazzino a un costo contenuto. Le travi del tetto attraversano la campata di 44,5 metri in larghezza del magazzino con un interasse di 7,5 metri. La lunghezza dell’edificio è di 91 metri. I segmenti del magazzino hanno tetti con inclinazioni differenti e di lato si intersecano per la larghezza e per l‘altezza. I segmenti del tetto sono specchiati, in modo da creare una particolare struttura di copertura che si riallaccia al tetto della vicina fabbrica di eternit. Le facciate creano un incastro tridimensionale con le superfici del tetto. Ambedue sono realizzate con lastre di eternit ondulato. I fronti sono rivestiti con lastre ondulate e trasparenti di policarbonato.

Legno: Ci si è orientati consapevolmente al legno come materiale locale che permette di realizzare una costruzione sensuale e raffinata. Gii elementi in legno regionale sono stati prodotti in serie da aziende artigiane delle immediate vicinanze.

Energia: L’edificio non è coibentato, ma può in caso di necessità essere dotato di un isolamento negli interstizi della struttura in legno.

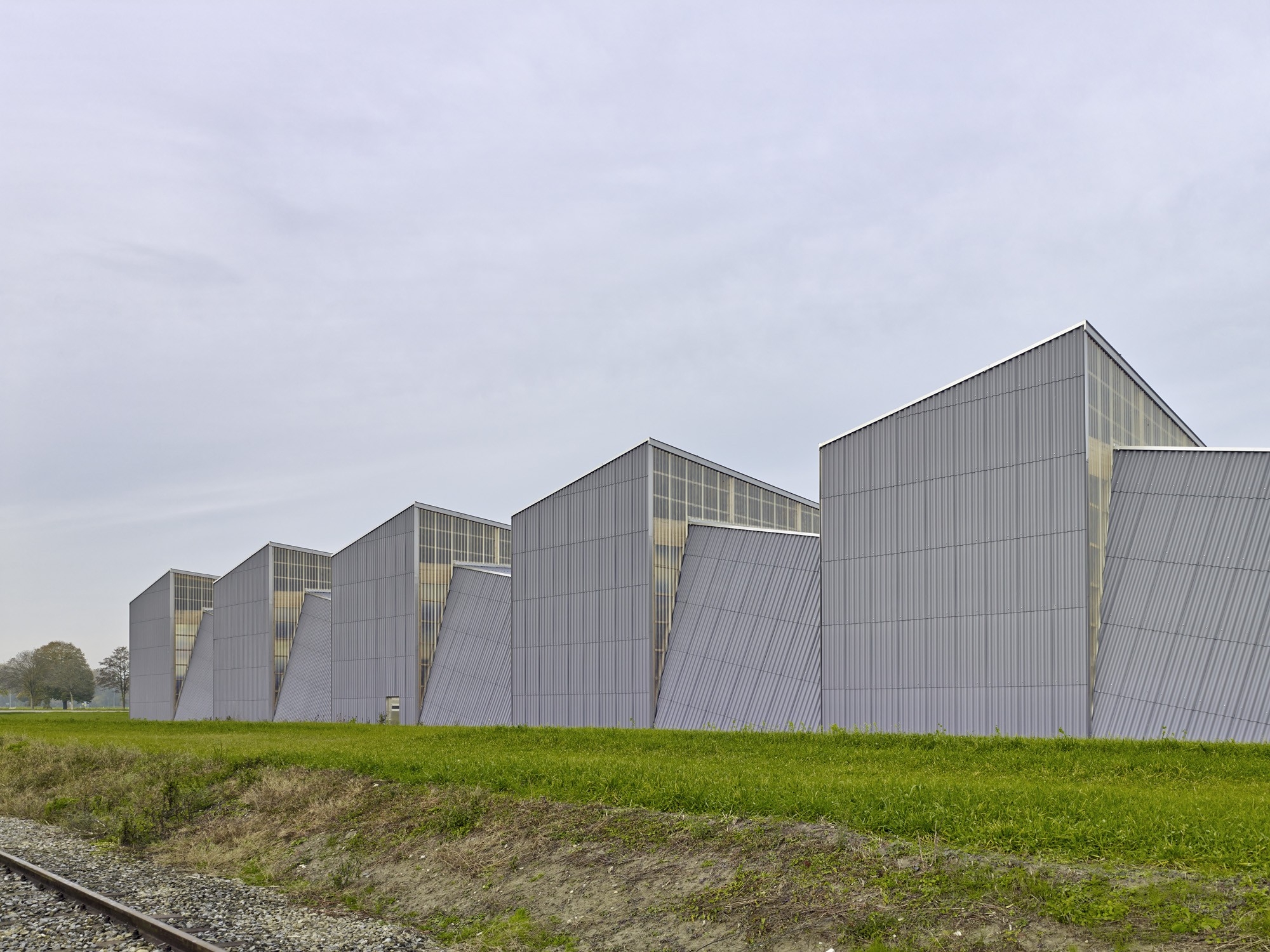

Vista esterno 2 | Vista esterno

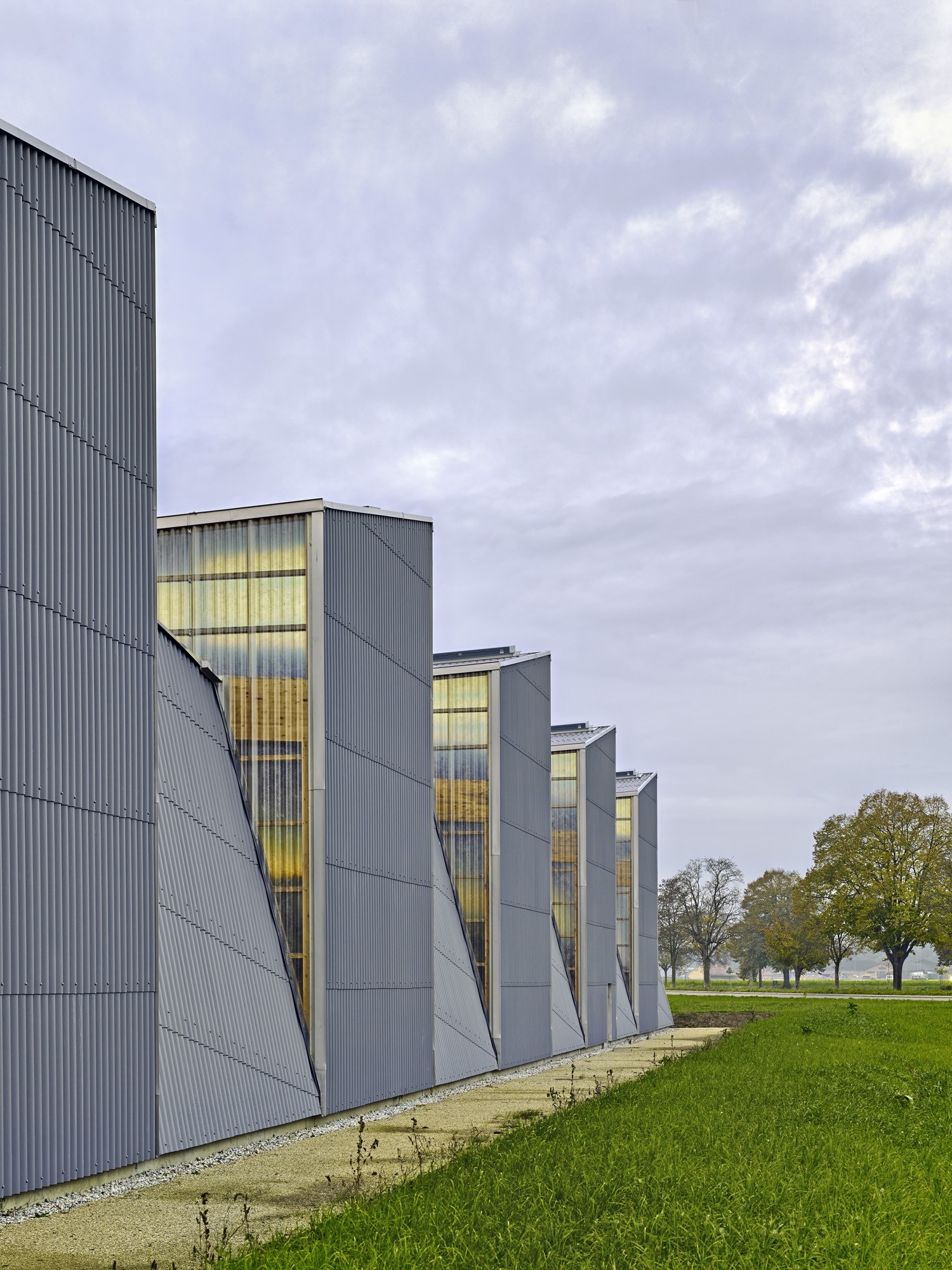

Fenditure per l’illuminazione 3 | Fenditure per l’illuminazione

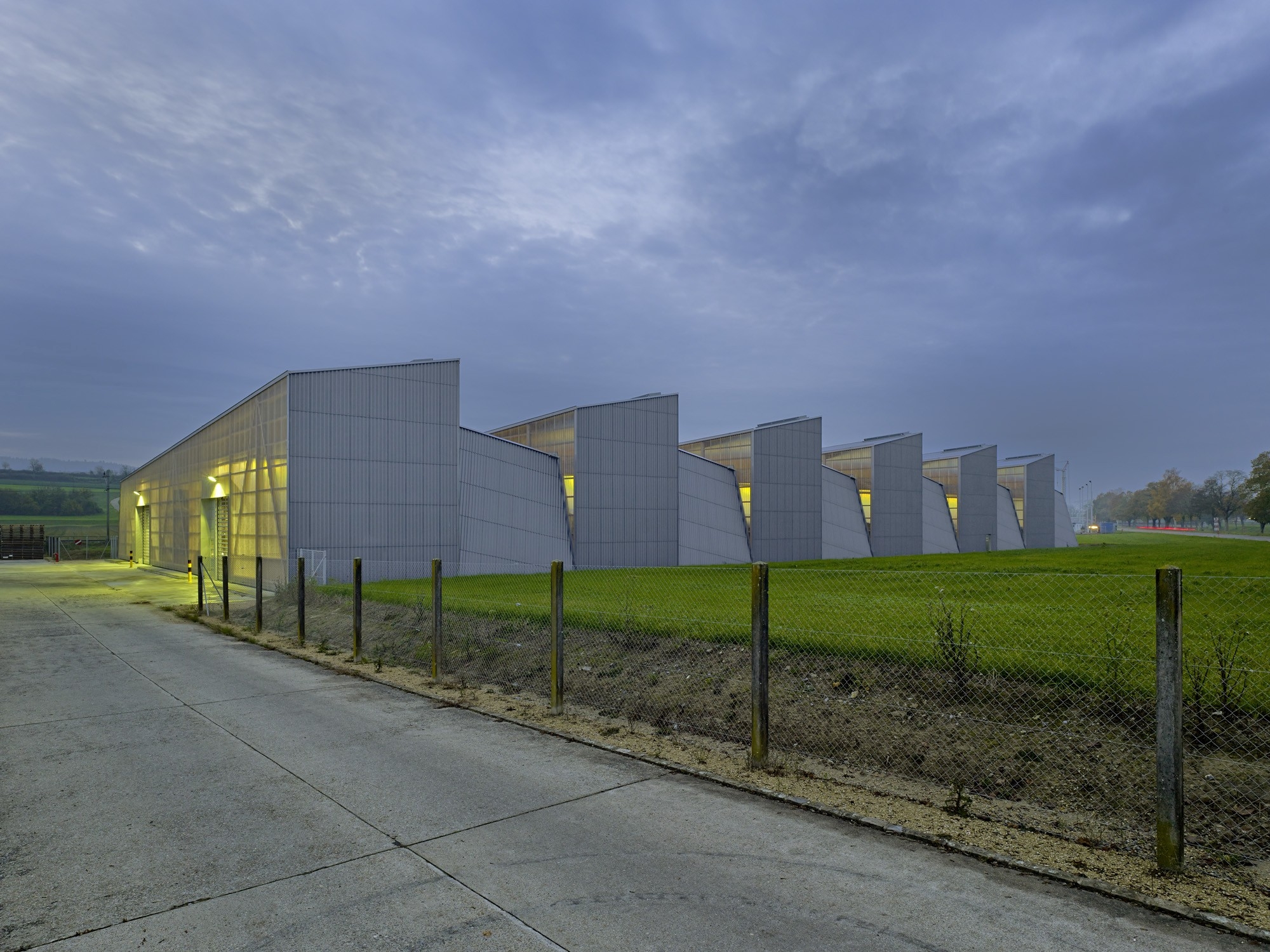

Di notte 4 | Di notte

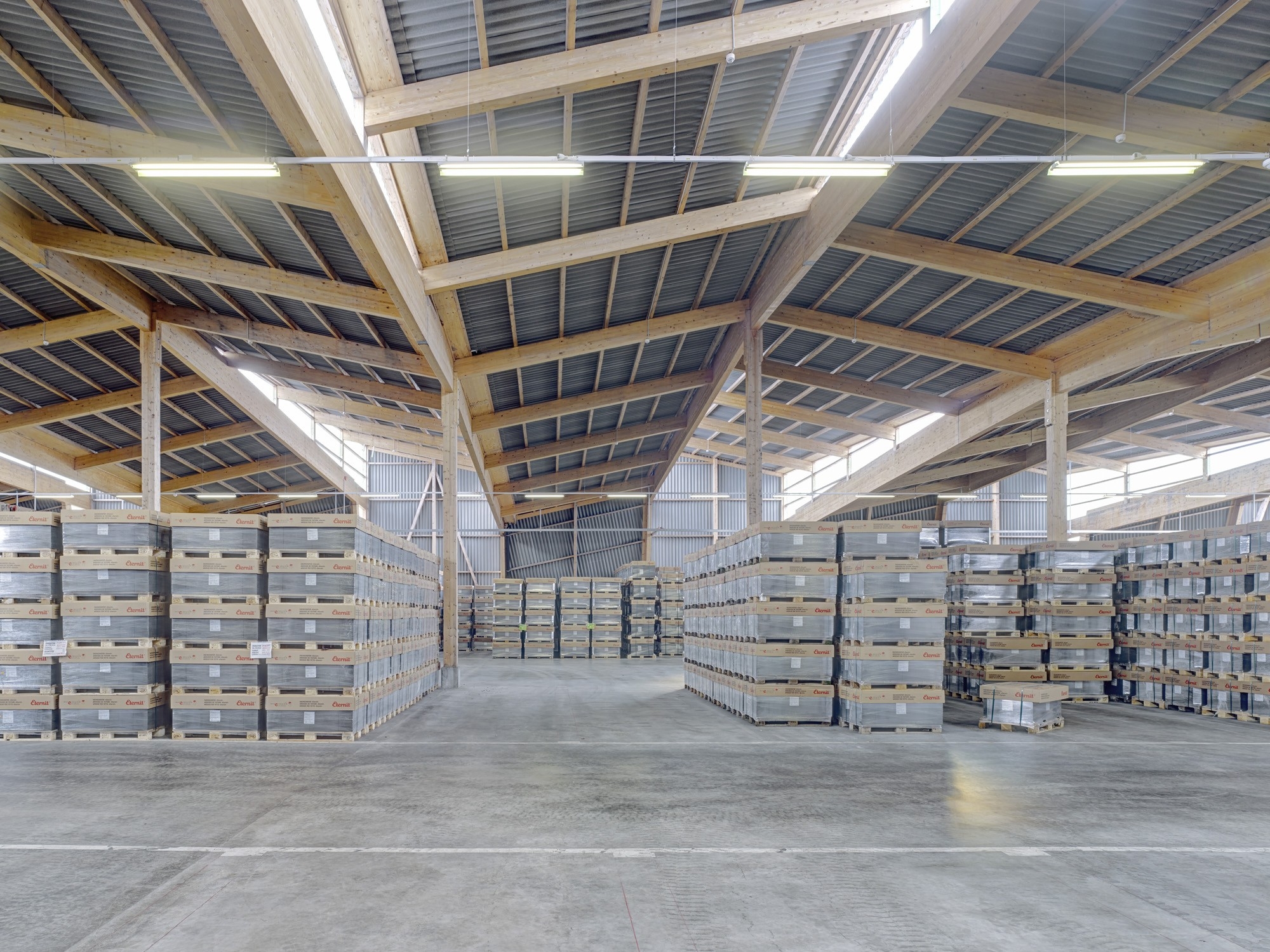

Vista interno 5 | Vista interno

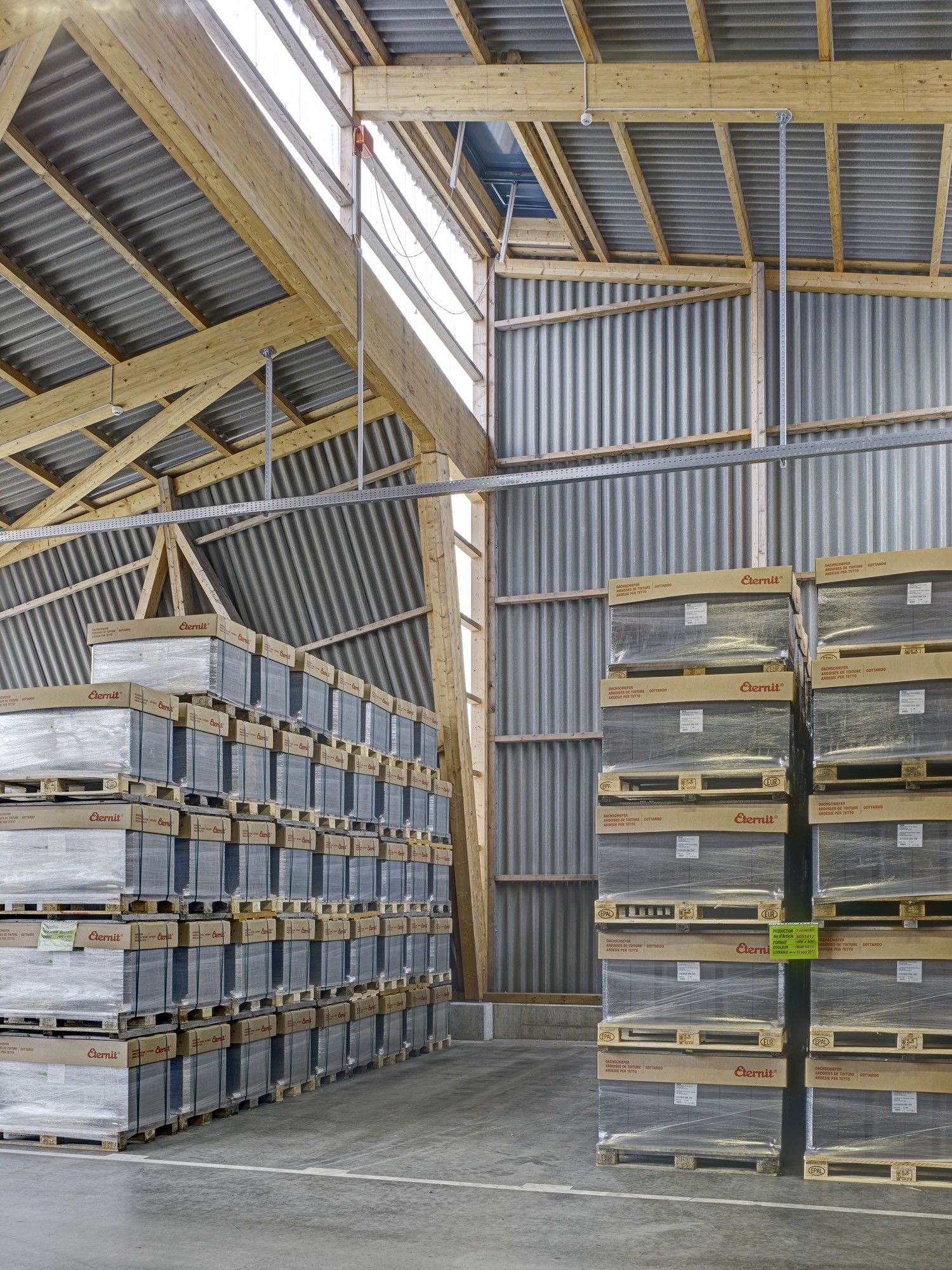

Le fenditure viste dall’interno 6 | Le fenditure viste dall’interno
55m
Informazioni di base
Anno di realizzazione |  2013
Committente |  Eternit (Suisse) SA, Payerne (CH)
Progetto architettonico |  Cadosch & Zimmermann Architekten ETH/SIA, Stefan Cadosch, Zurigo (CH)
Progetto strutturale |  Küng et Associés SA, Ingénieurs civils EPFL/SIA, Payerne (CH); legno: Ivo Diethelm GmbH, Gommiswald (CH)
Tempi di realizzazione |  12 mesi
Numero di piani |  1
Dimensioni del lotto |  9 300 m²
Superficie lorda complessiva |  4 049,5 m²
Costi di costruzione (netti) |  767 €/m² SLP

Aspetti tecnici
Concetto  |  Telai in legno, capriata in legno per il tetto
Fornitore struttura in legno |  Charpentes Vial SA, Le Mouret (CH)
Origine del legno, Certificazione |  Abete, abete rosso dalla segheria locale (foreste di provenienza Canton Friburgo (CH), distanza max. 30 km
Tracciabilità del legno |  Si
Filiera foresta-legno  |  Tutti i lavori eseguiti da maestranze locali, distanza di trasporto 10 km ca.
Standard di efficienza energetica |  Magazzino non coibentato, ma possibile isolamento interno


Regional Wood Cost Saving 100% Wood

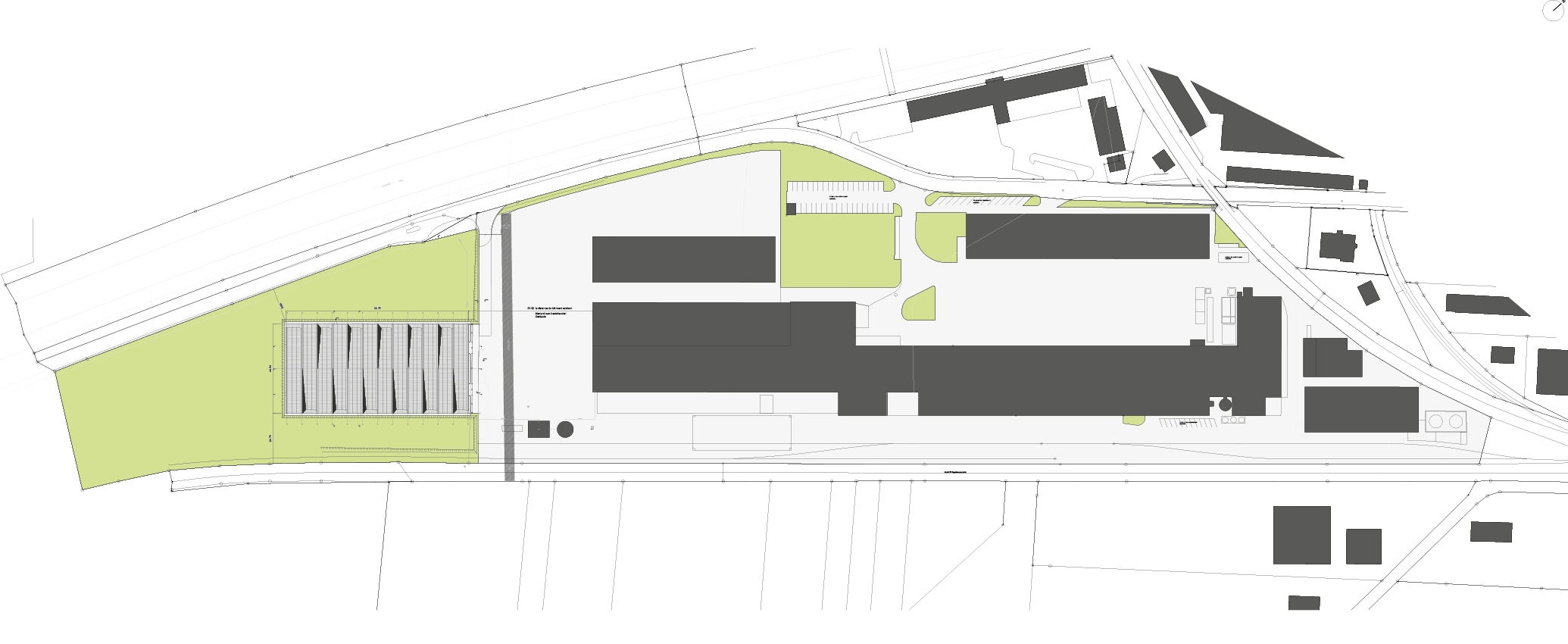

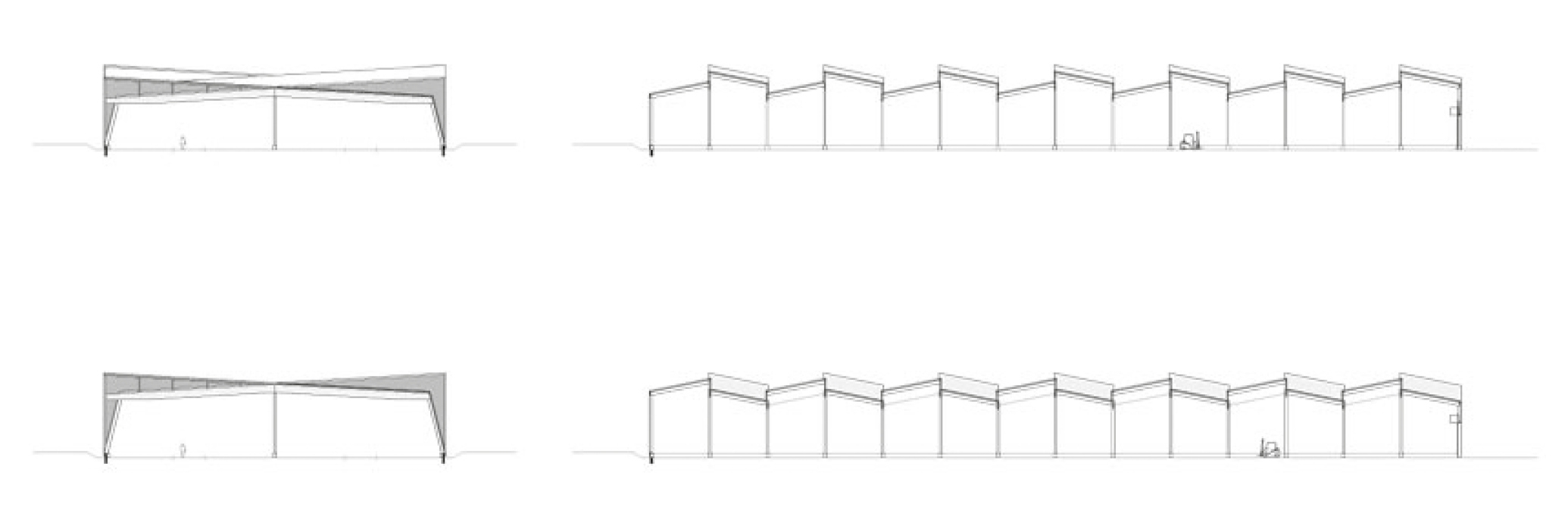

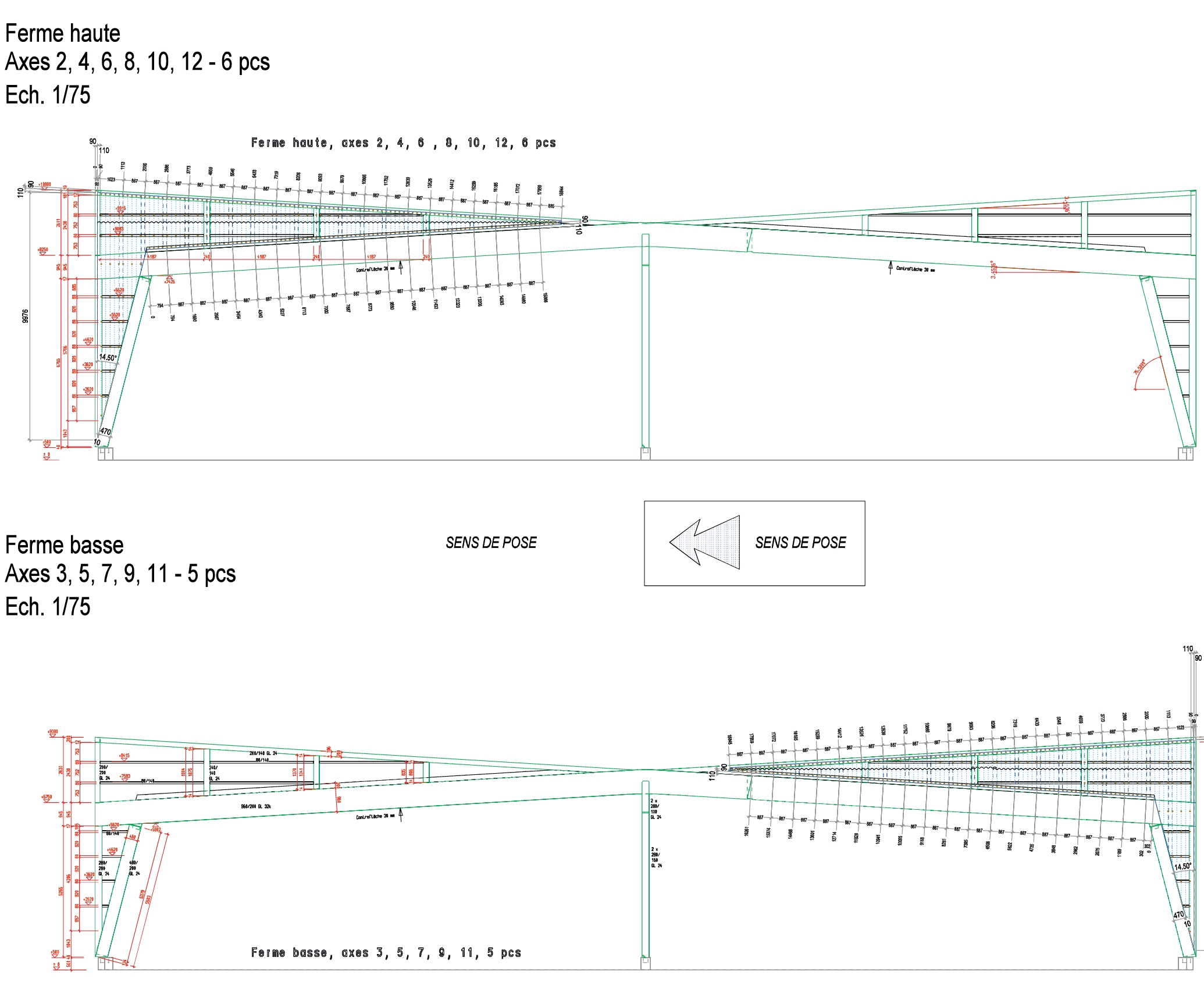

Planimetria generale Planimetria generale Sezioni, viste Sezioni, viste Costruzione di un asse Costruzione di un asse
