Edifici per uffici

Illwerke Zentrum Montafon

Vandans, Austria

Vista Nord 1 | Vista Nord
Una struttura in legno superlativa: tra i più grandi edifici per uffici in legno al mondo, ha definito nuovi standard per l’edilizia sostenibile.
Progetto: Per poter garantire condizioni omogenee a tutte le 270 postazioni di lavoro, la profondità dell’edificio rappresentava un limite. Si è dunque pensato di allungarlo fino a 120 metri, ed oggi sporge in aggetto sull’acqua. Il progetto ha fatto perno sui vantaggi delle costruzioni modulari e sulla capacità delle imprese artigiane locali. Le potenzialità delle costruzioni ibride sono state sfruttate fino in fondo, combinando i punti di forza delle costruzioni in legno con quelli della costruzione massiccia.

Legno: Lo Illwerke Zentrum rappresenta la prima applicazione sul libero mercato della „LifeCycle Tower (LCT)“. Grazie a un solaio collaborante in legno e calcestruzzo prefabbricato questo sistema di costruzione permette di andare oltre una certa altezza nelle costruzioni in legno. La struttura di rinforzo consiste principalmente di calcestruzzo armato (pilastri, nuclei di distribuzione). Le facciate portanti sono scandite da doppi montanti in legno.

Energia: Una tecnologia di pompe di calore ad alta efficienza con prestazioni superiori a 4,5, un impianto di ventilazione meccanica con recupero di calore, la regolazione della ventilazione in base alla rilevazione del CO2, la regolazione automatica dell’ombreggiatura, l’illuminazione LED con sensori di presenza e un rivestimento ermetico permettono di raggiungere lo standard della casa passiva. Come fonte di energia l’edificio si serve tutto l’anno dell’acqua di raffreddamento della vicina centrale idroelettrica. Gli utenti possono controllare dal loro PC illuminazione, temperatura e ombreggiatura del locale.

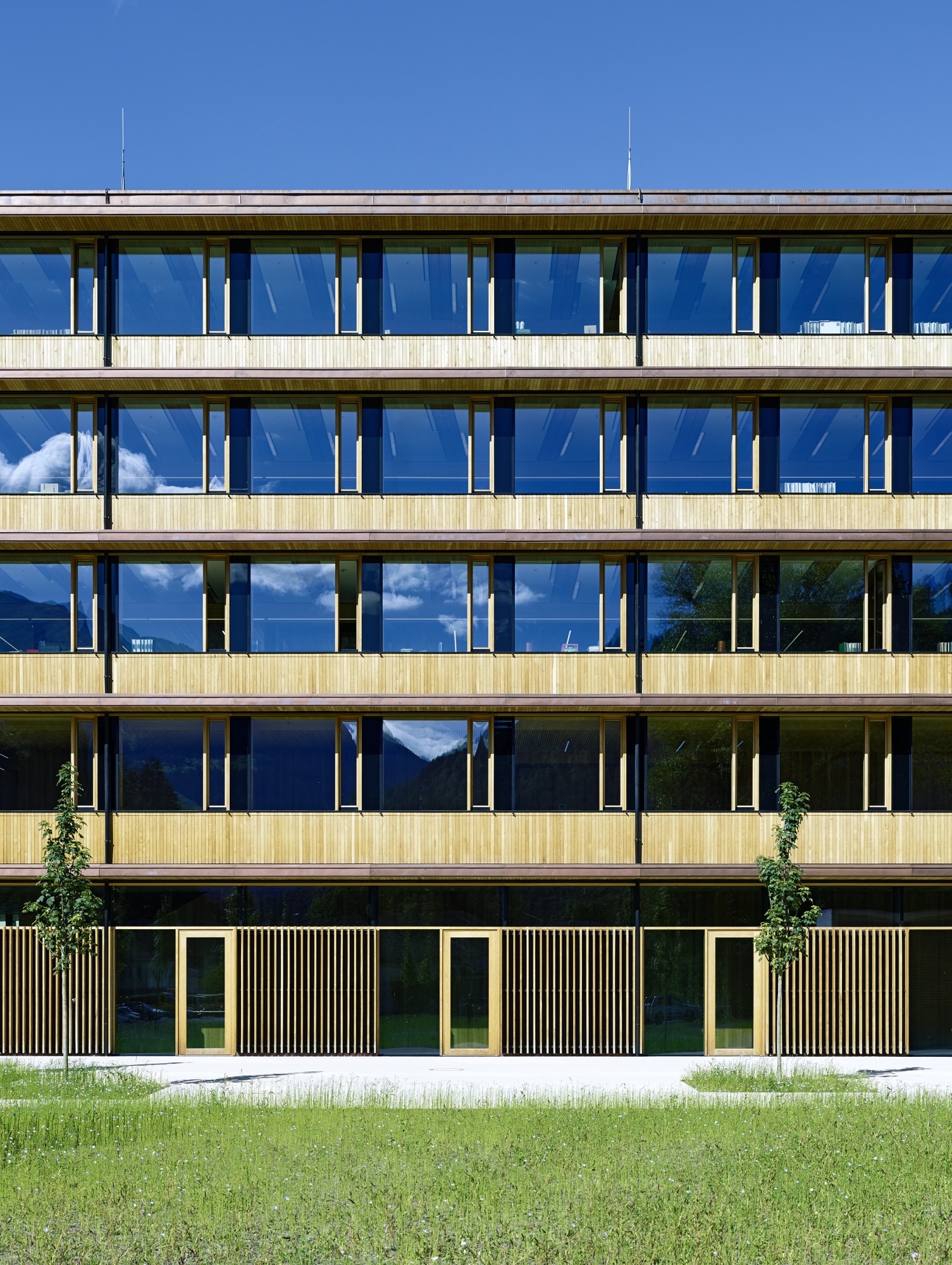

Facciata 2 | Facciata

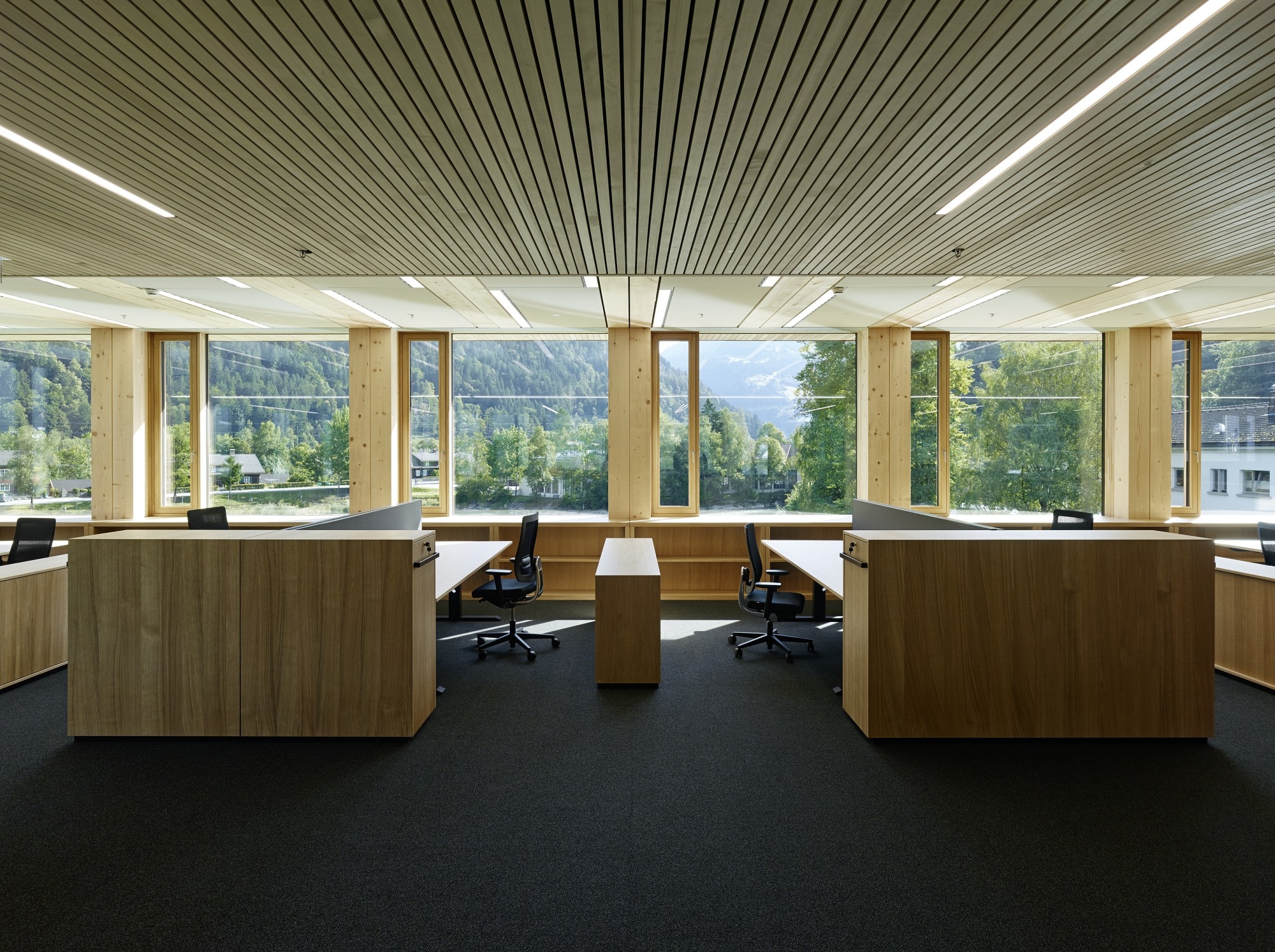

Postazioni di lavoro 3 | Postazioni di lavoro

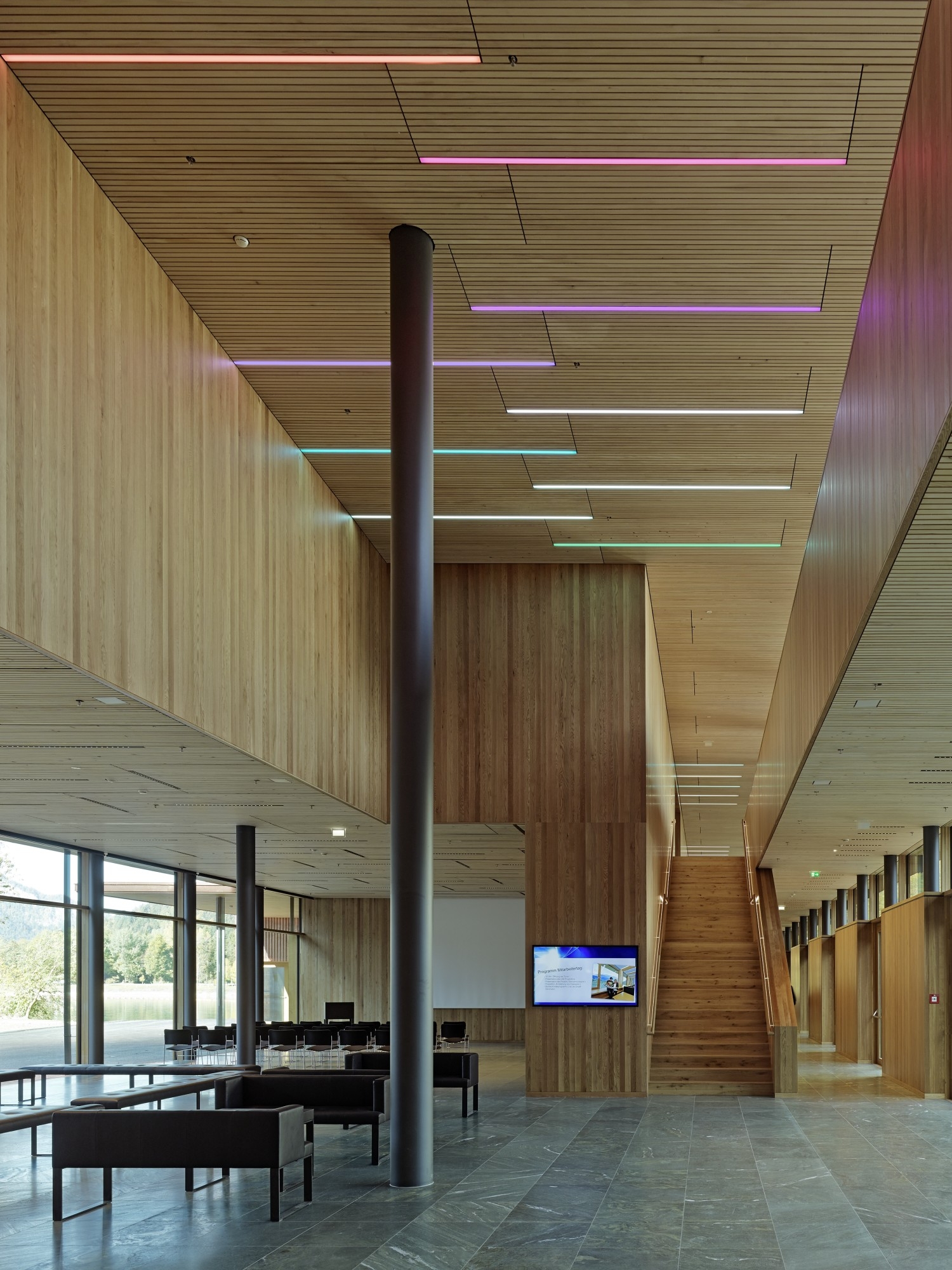

Atrio 4 | Atrio
1m
Informazioni di base
Anno di realizzazione |  2013
Committente |  Vorarlberger Illwerke AG, Bregenz (AT)
Progetto architettonico |  Hermann Kaufmann + Partner ZT GmbH, Schwarzach (AT)
Progetto strutturale |  Merz Kley Partner, Dornbirn (AT)
Tempi di realizzazione |  6 mesi (struttura in legno), 24 mesi nel complesso
Numero di piani |  5 + piano interrato
Dimensioni del lotto |  161 288 m²
Superficie lorda complessiva |  11 497 m²
Costi di costruzione (netti) |  1 718 €/m²
Riconoscimenti |  Staatspreis Architektur und Nachhaltigkeit 2014 (candidatura), Holzbaupreis Vorarlberg 2015 (premio per le costruzioni ibride in legno), Constructive Alps 2015 (riconoscimento), materialPREIS 2015 (primo premio), Hypo Bauherrenpreis 2015 (primo premio), Europäischer Architekturpreis 2015 Energie + Architektur 2016 (riconoscimento)

Aspetti tecnici
Concetto  |  Sistema ibrido in legno (LifeCycle Tower)
Fornitore struttura in legno |  Sohm HolzBautechnik GmbH, Alberschwende (AT)
Origine del legno, Certificazione |  2/3 del legno provenienti dall‘Austria (Montafon, Vorarlberg); prodotti con diverse certificazioni ambientali (natureplus, marchio IBO, Österreichisches Umweltzeichen, Blauer Engel)
Tracciabilità del legno |  Legno della regione
Filiera foresta-legno  |  Per il 70 % dei costi i lavori sono stati affidati a imprese della regione
Standard di efficienza energetica |  Standard Passivhaus, certificato ÖGNI/ DGNB Platin, categoria KlimaAktiv Silber
Impiantistica |  Recupero termico (centrale idroelettrica vicina), pompa di calore, ventilazione controllata con recupero di calore
Consumo energetico |  14 kWh/m²a (fabbisogno per riscaldamento), <30 kWh/m²a (fabbisogno energia primaria)
Trasmittanza termica Pareti | Tetto | Solaio | Serramenti (W/(m²K)) |  0,10 | 0,08 | 0,11 (pavimento), 0,26 | 0,73


Regional Wood Cost Saving Energy Efficiency

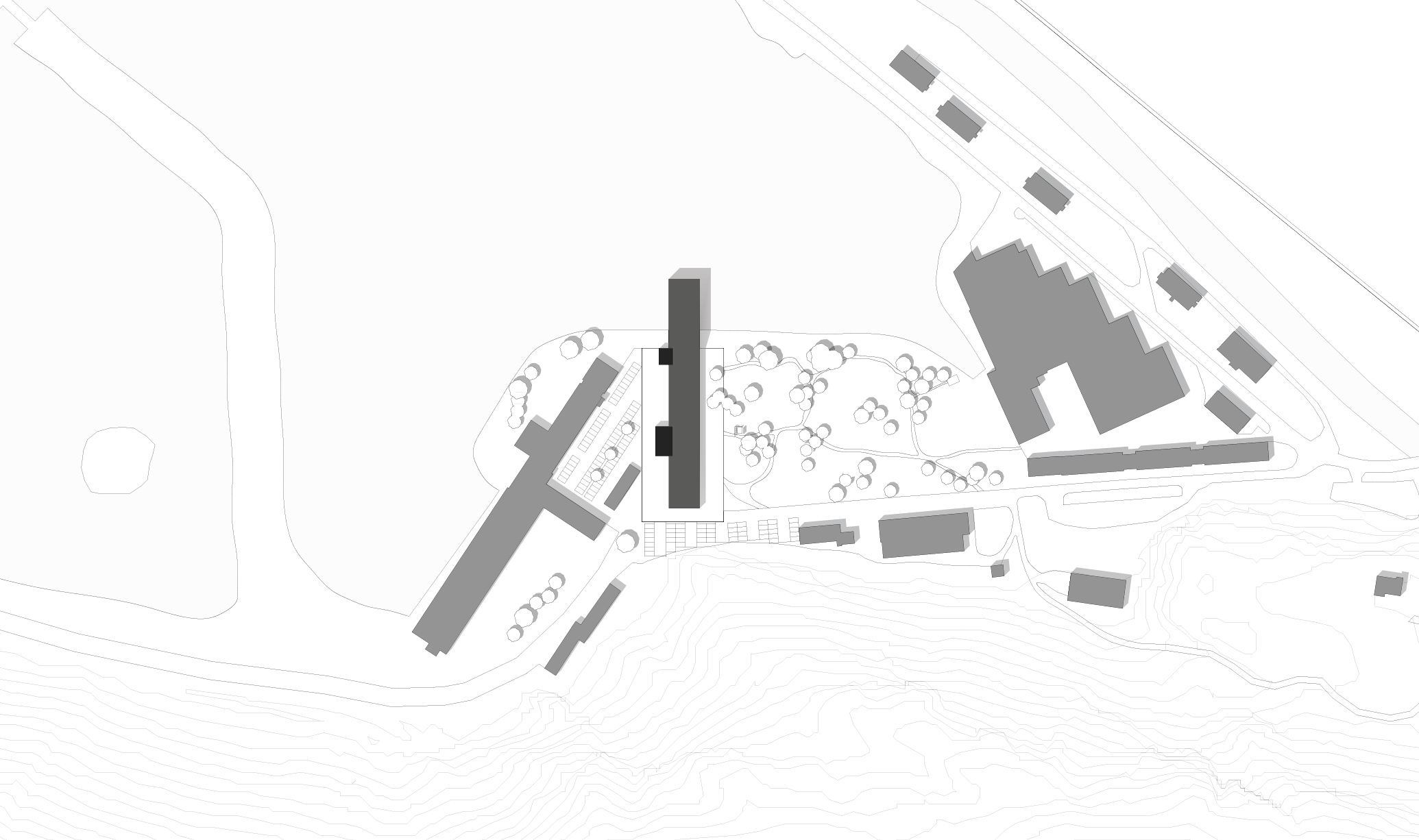

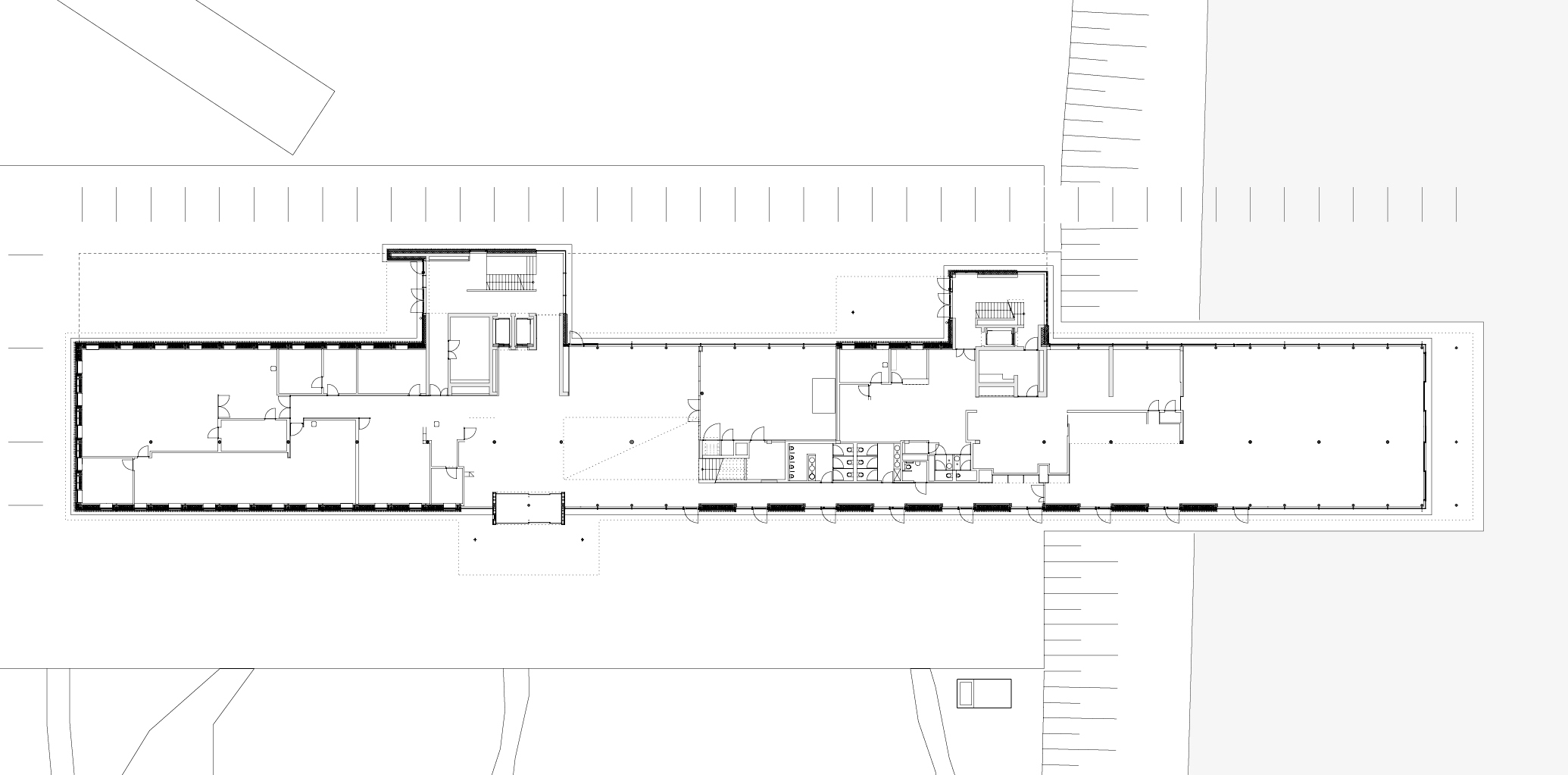

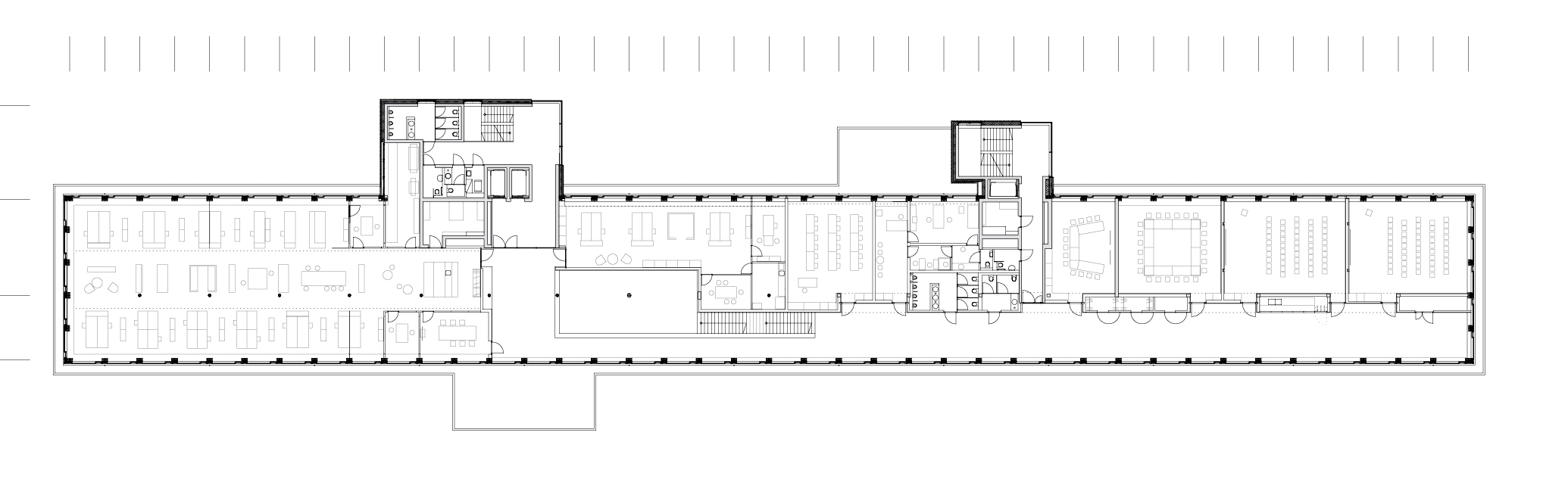

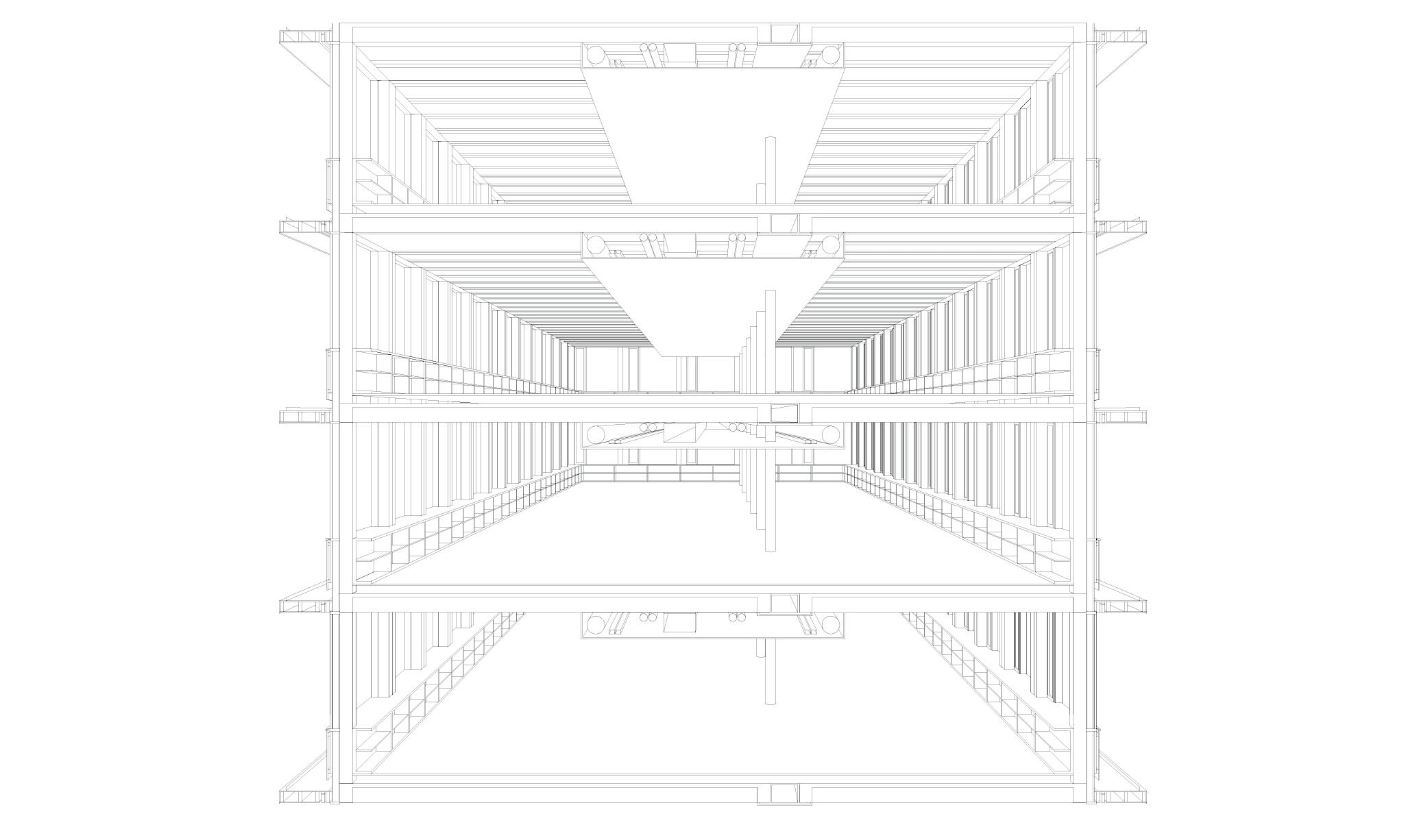

Mappa Mappa Pianta piano terra Pianta piano terra Pianta primo piano Pianta primo piano Prospettiva con moduli di costruzione Prospettiva con moduli di costruzione
