Edifici pubblici

Padiglione del Théâtre Vidy

Losanna, Svizzera

Vista dell’esterno 1 | Vista dell’esterno
Il padiglione è costruito con un sistema portante in pannelli di legno collegati unicamente per mezzo di innovativi giunti legno-legno.
Progetto: Il Théâtre Vidy, che consiste di tre edifici, sorge in una posizione spettacolare sul lago di Ginevra. Un tendone temporaneo utilizzato fino a poco tempo fa è stato sostituito con questo padiglione coibentato da 250 posti a sedere.

Legno: La struttura portante del padiglione é realizzata con pannelli in legno a due strati curvati, giuntati senza utilizzo di viti, chiodi o colla. Con uno spessore dei pannelli di soli 45 millimetri si raggiunge una campata senza travi di 20 metri. I pannelli in legno lamellare a strati incrociati sono collegati tra di loro per mezzo di giunzioni a tenone ispirate alla falegnameria tradizionale. Queste permettono un montaggio veloce, facile e preciso. Altrettanto facilmente il padiglione può essere smontato. La peculiarità delle giunzioni da falegname è che sono parte integrante del pannello. Per la costruzione è quindi necessaria una prefabbricazione su misura – le giunzioni vengono tagliate assieme al pannello (CNC 5 assi). Una volta montati, i pannelli forniscono l’unica struttura portante e riducono al minimo la necessità di giunzioni metalliche. Le giunzioni legno-legno danno stabilitá alla struttura portante in pannelli a doppia curvatura. É la prima volta che le giunzioni in solo legno trovano impiego in una costruzione di queste dimensioni.

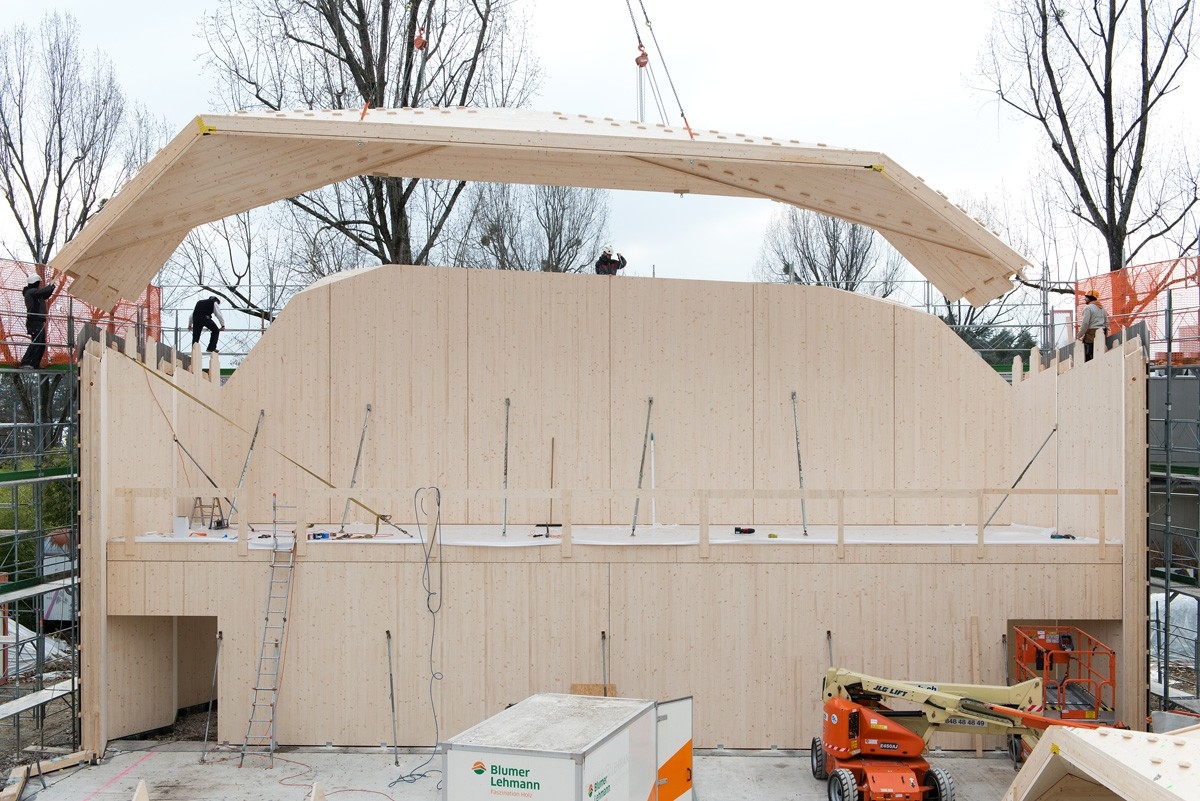

Nell’edificio 2 | Nell’edificio

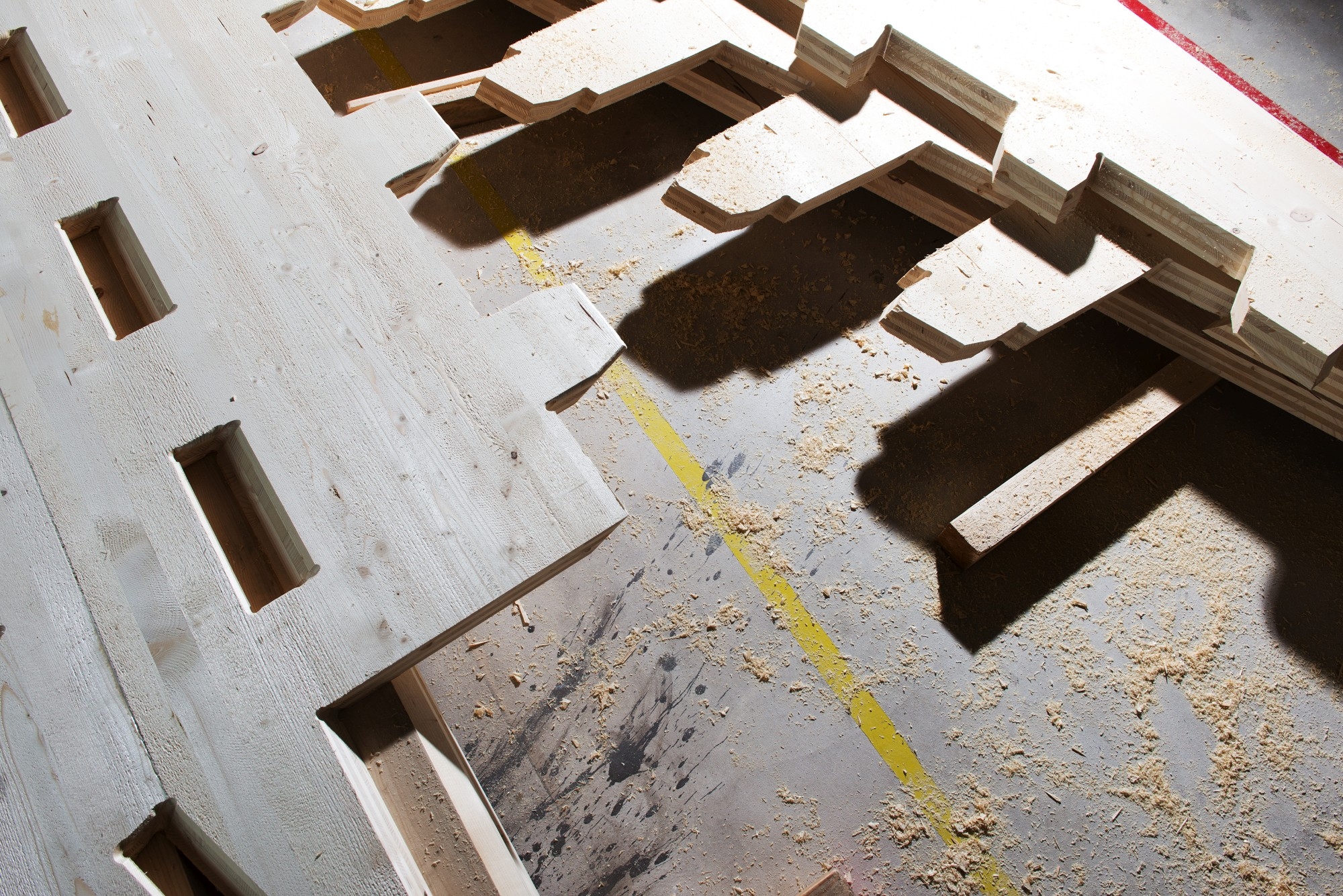

Particolare 3 | Particolare

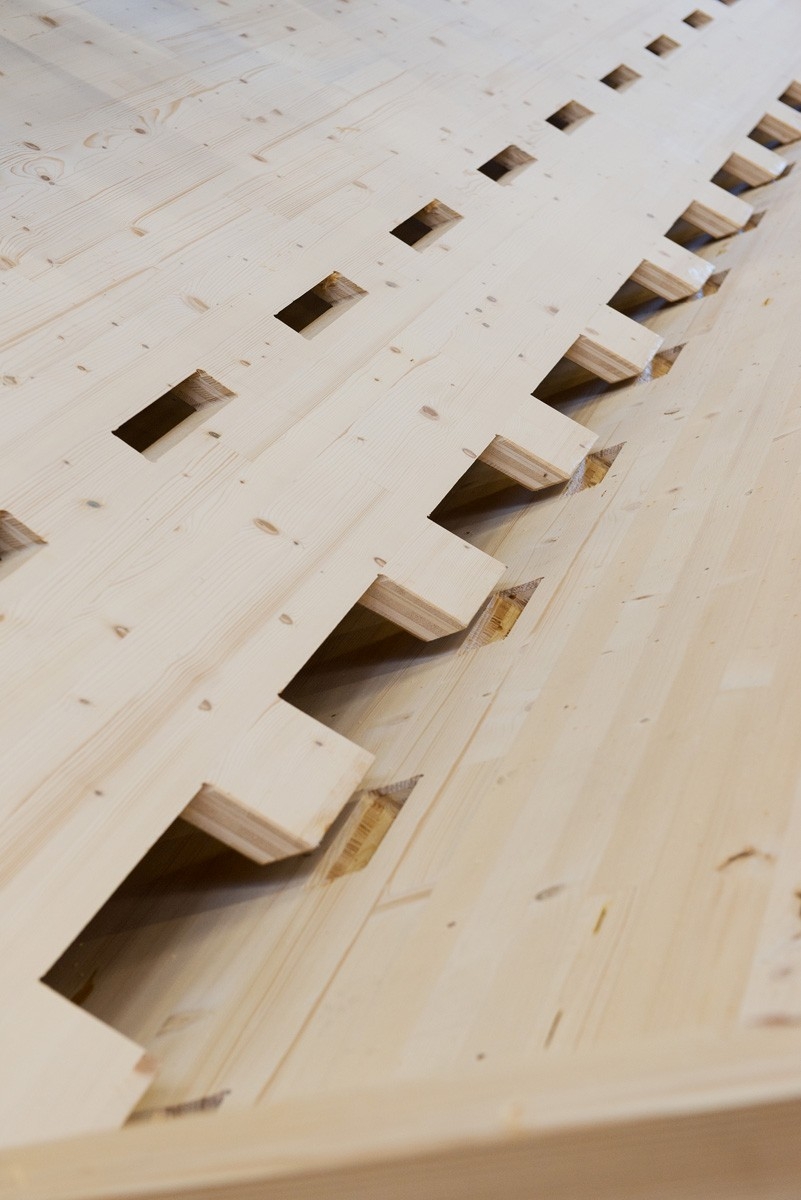

Particolare 4 | Particolare

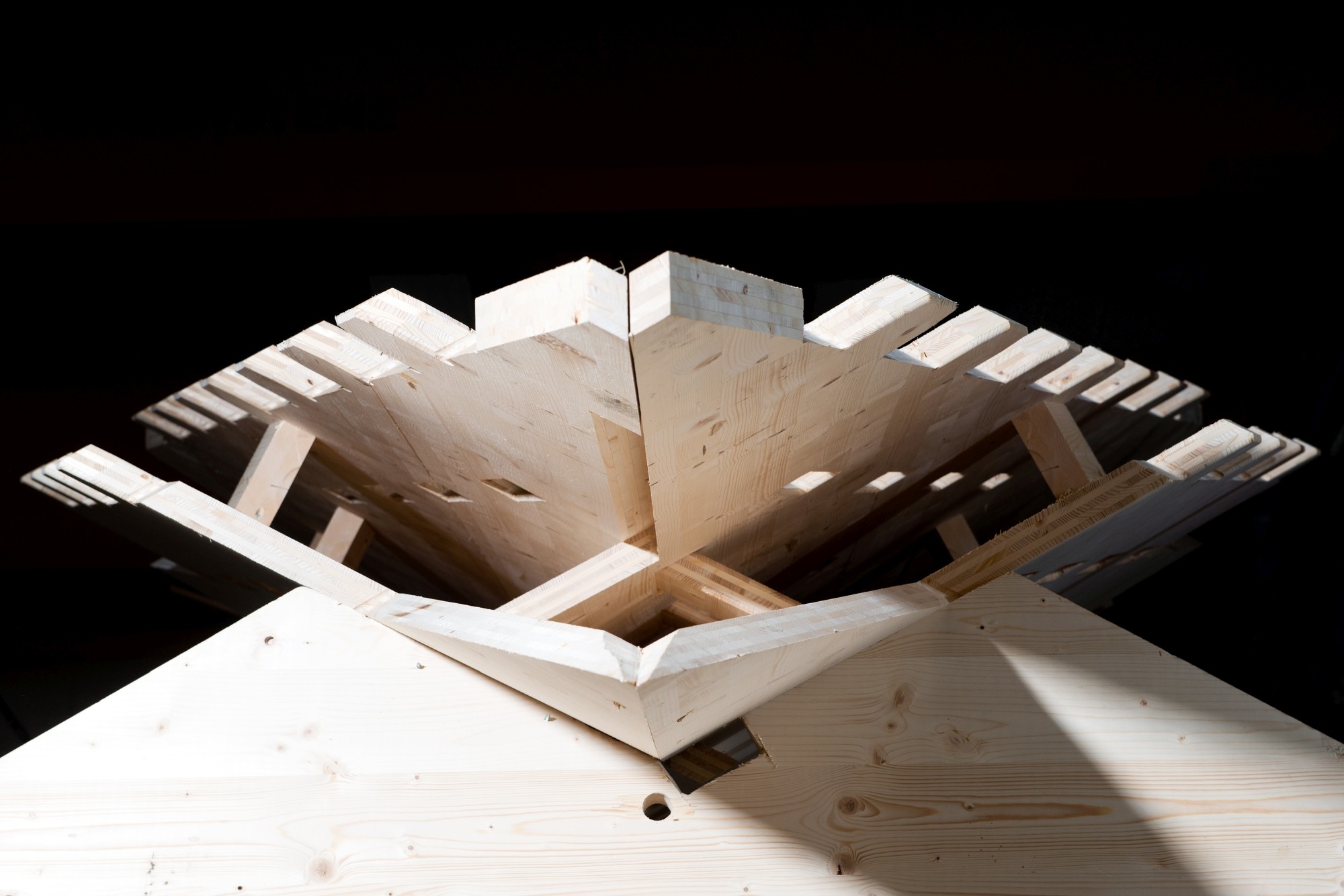

Particolare 5 | Particolare

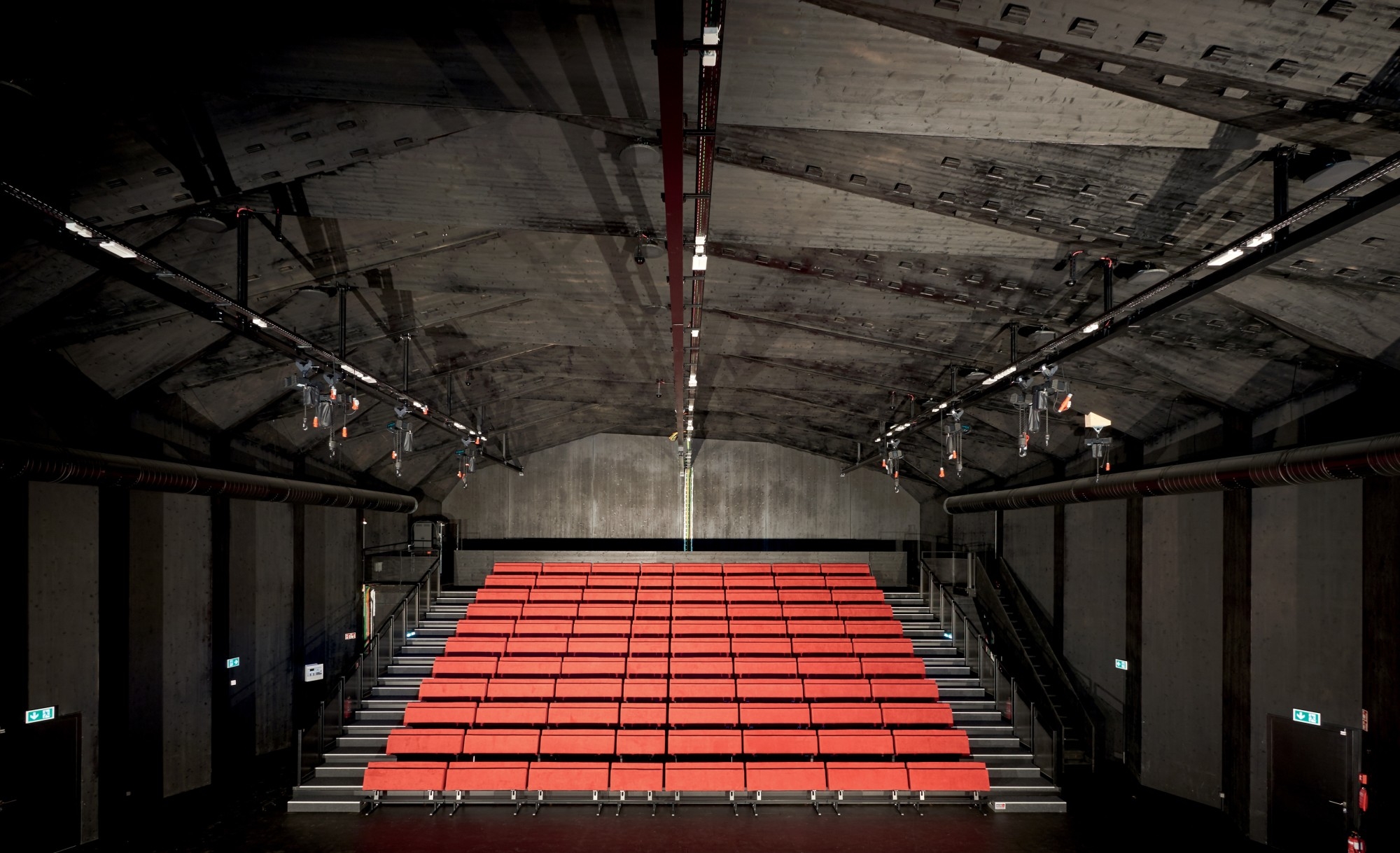

Interno 6 | Interno
57m
Informazioni di base
Anno di realizzazione |  2017
Committente |  Théâtre Vidy-Lausanne, Losanna (CH)
Progetto architettonico |  Prof. Yves Weinand, Laboratory for Timber Construction IBOIS (CH); assistenza sul cantiere: Atelier Cube (CH)
Progetto strutturale |  Bureau d'étude Weinand, Liège (BE)
Tempi di realizzazione |  12 mesi
Numero di piani |  1
Superficie lorda complessiva |  540 m²
Costi di costruzione (netti) |  2,45 milioni di € (palcoscenico e dotazione tecnica inclusi)
Riconoscimenti |  Prix Lignum 2018 (Region West, riconoscimento)

Aspetti tecnici
Concetto  |  Tavole di legno di faggio lamellare a strati incrociati, legno-legno innovativo composti
Fornitore struttura in legno |  Blumer-Lehmann AG, Gossau (CH)
Origine del legno, Certificazione |  Legno alpino certificato HSH (“Herkunftszeichen Schweizer Holz”)
Tracciabilità del legno |  Si (Schilliger Holz SA)


Regional Wood Circular Economy 100% Wood

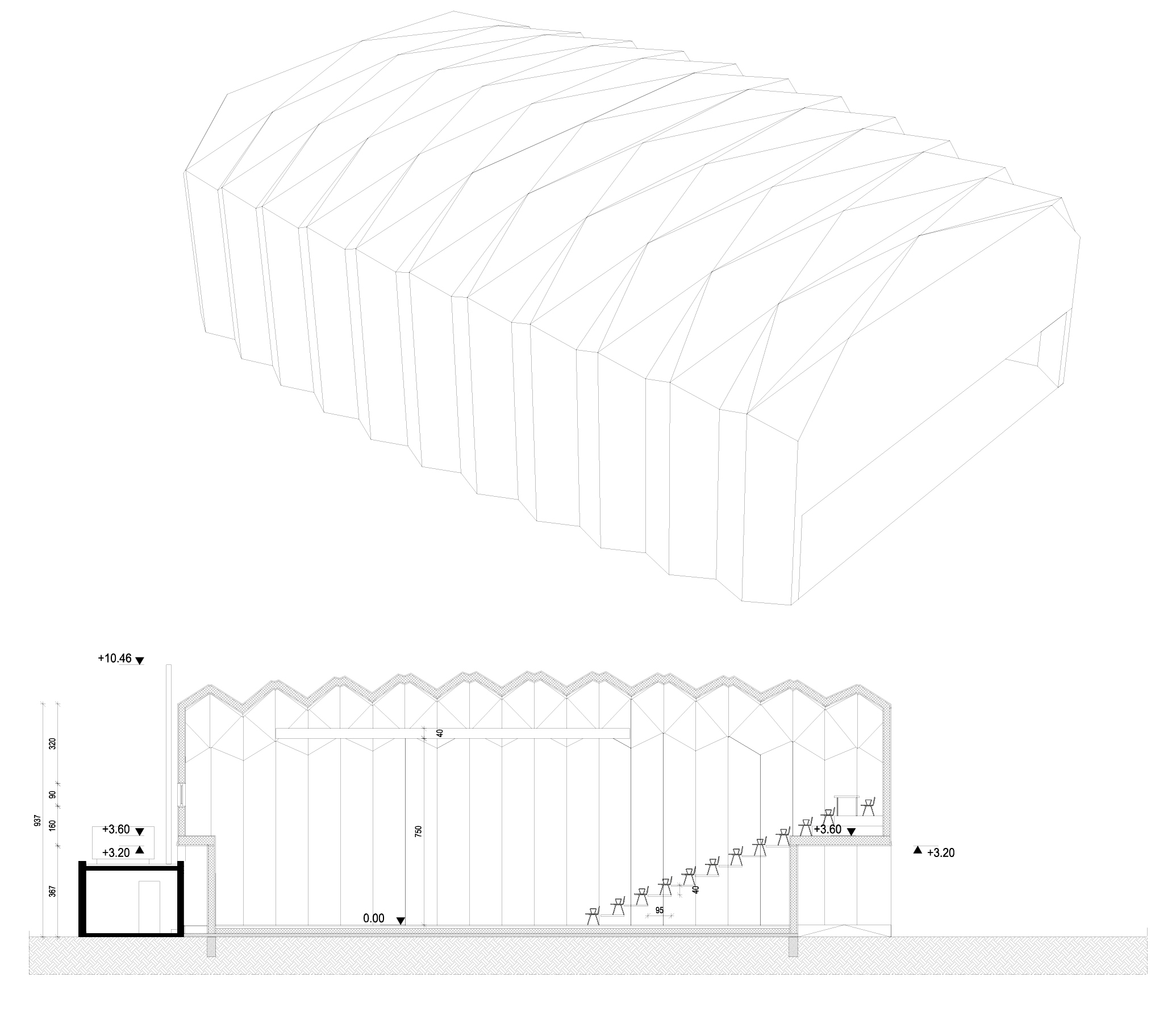

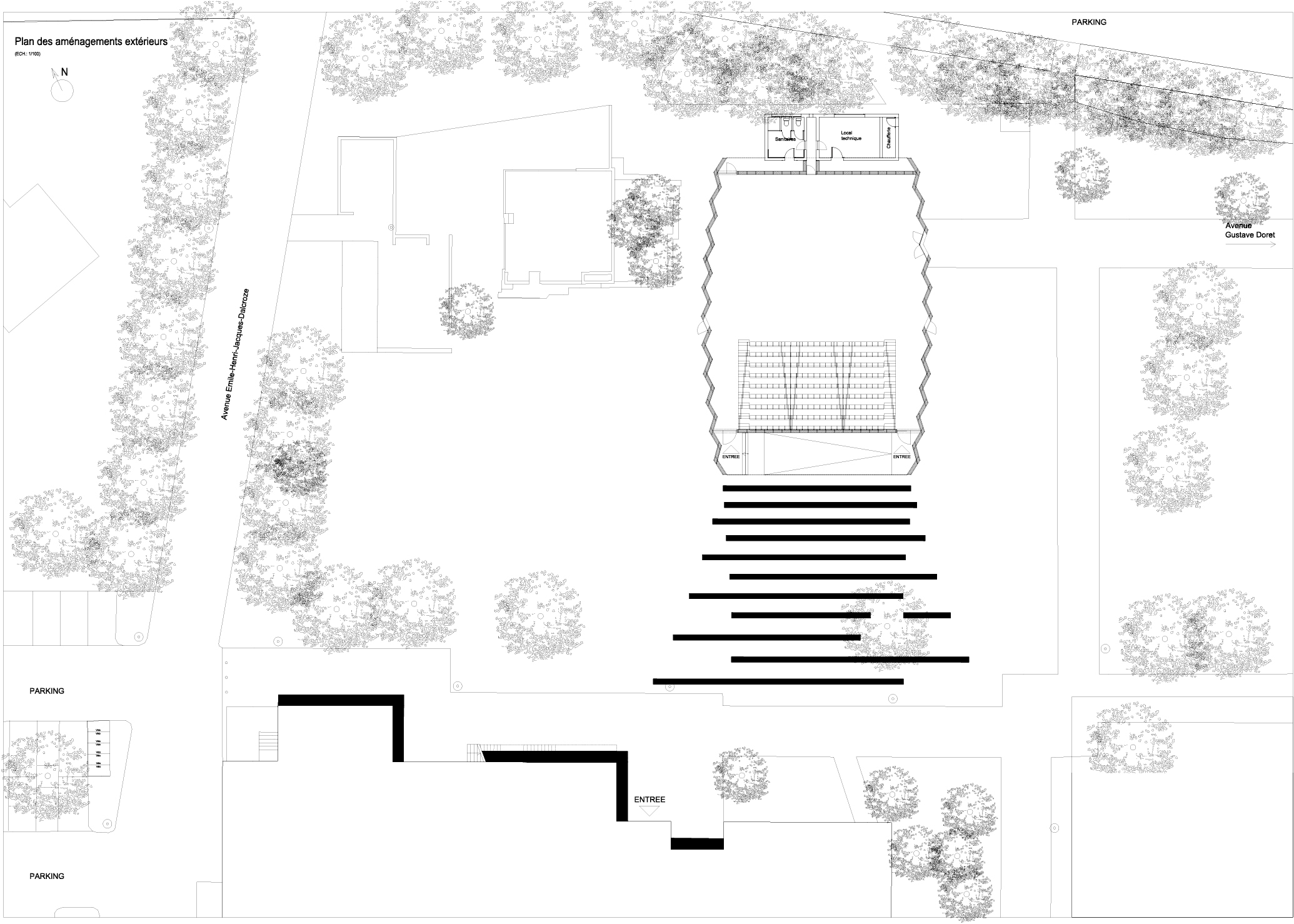

Planimetria generale Planimetria generale Isometria, sezione Isometria, sezione
