Edifici residenziali

Casa multifamiliare Papillon

Mauren, Liechtenstein

Vista Nord-Ovest 1 | Vista Nord-Ovest
L’edificio destinato a abitazioni è una composizione di tre corpi di fabbrica costruiti in legno prefabbricato che si inserisce senza sforzo alcuno nella collina digradante.
Progetto: Al centro dell´insediamento piuttosto frammentato si trova il complesso residenziale Papillon, con più di 1 000 m² di superficie abitativa e 600 m² di superficie utile. Un’ulteriore caratteristica è data dal fatto che a proporre lo sviluppo di un complesso abitativo con case di proprietà e case in affitto tramite una gara è stata una famiglia. L’edificio è pensato per offrire uno spazio in cui vivere a tre generazioni. Verso valle la loggia, il giardino e le corti sono confinate da una stecca di tre piani d’altezza, al limite superiore del pendio si trova un corpo di fabbrica quadrangolare e di fronte un cubo chiuso, che funge da laboratorio e locale per le prove musicali.

Legno: Sullo zoccolo in cemento si erge una costruzione di solo legno fatta con elementi prefabbricati. Soltanto gli elementi di irrigidimento della colonna scale e degli ascensori sono in cemento. La costruzione portante delle pareti interne ed esterne è realizzata in pannelli di legno multistrato massicci, gli elementi strutturali sono a vista, le pareti interne senza funzione portante sono in costruzione leggera in modo da permettere l’adattabilità delle unità abitative. Le solette sono strutture collaboranti in legno e calcestruzzo. Il rivestimento in legno all’esterno garantisce una durabilità ottimale e una facciata senza necessità di manutenzione.

Energia: La casa passiva sfrutta come fonte di energia termica sonde geotermiche a 100 metri circa di profondità associate ad un efficiente sistema centralizzato di pompa di calore.

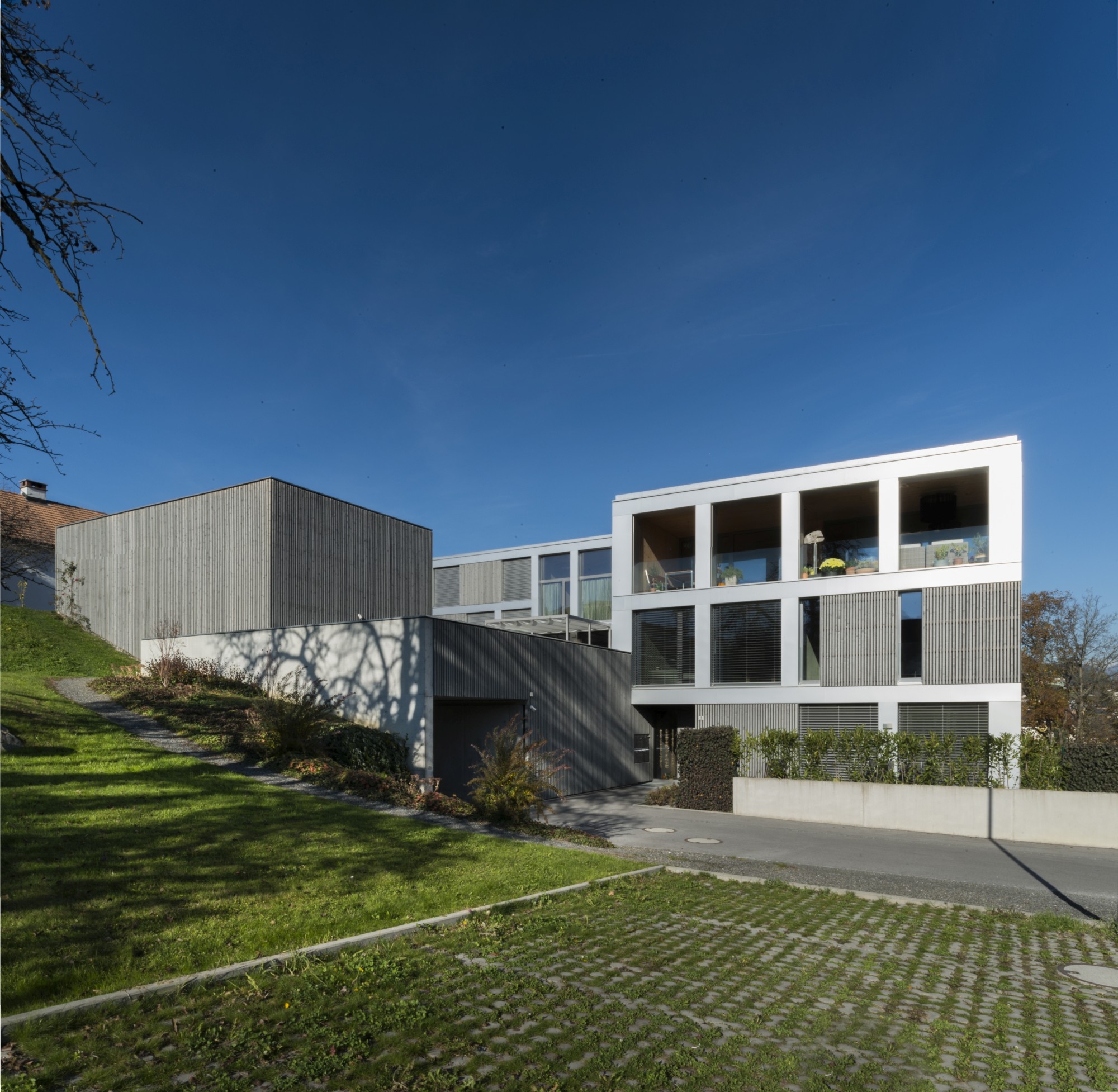

Vista Sud-Est 2 | Vista Sud-Est

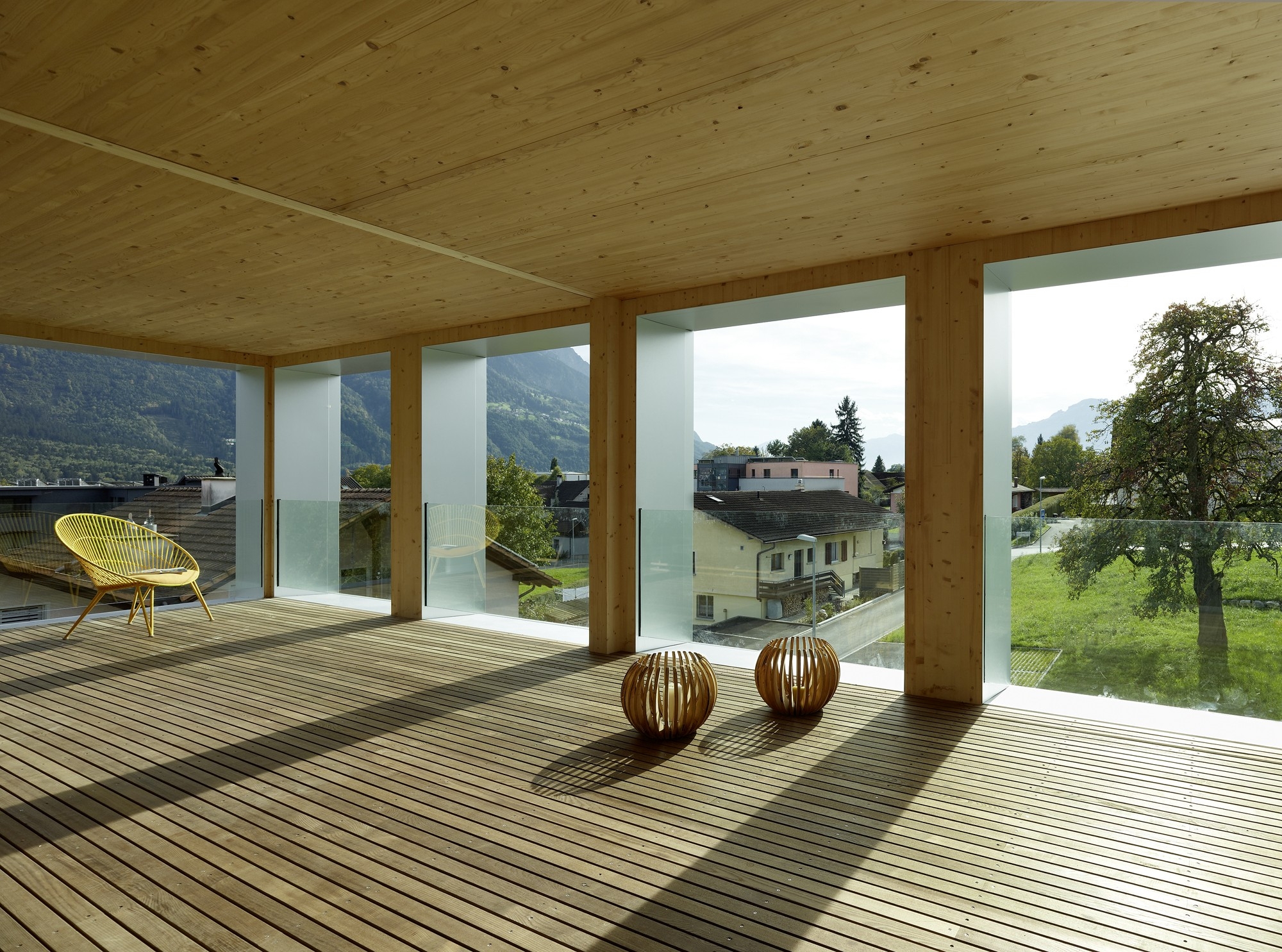

Terrazza 3 | Terrazza

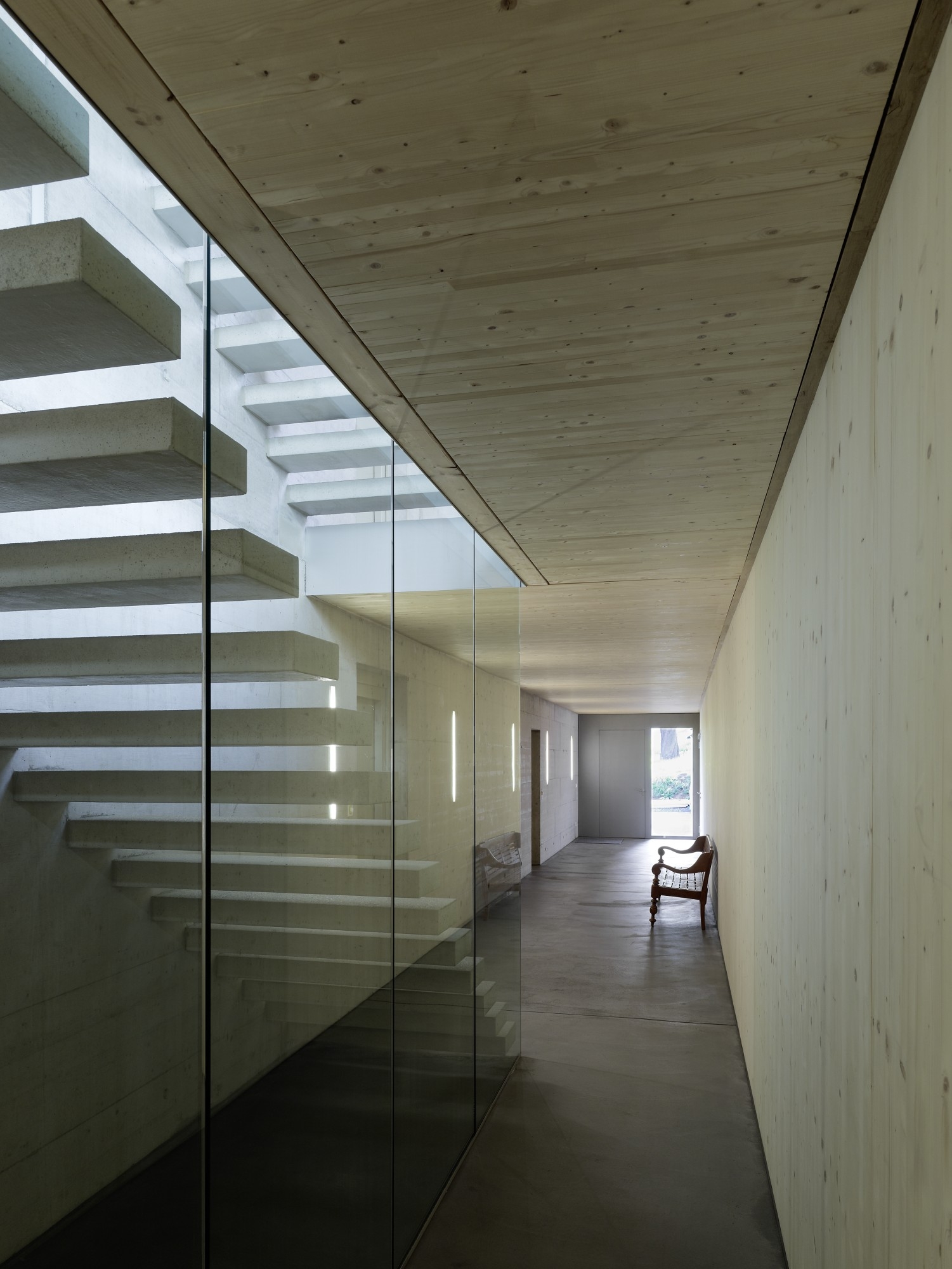

Le scale 4 | Le scale
39m
Informazioni di base
Anno di realizzazione |  2012
Committente |  BFS Biedermann Bühel Familienstiftung, Mauren (LI)
Progetto architettonico |  Gohm Hiessberger Architekten ZT GmbH, Feldkirch (AT)
Progetto strutturale |  Silvio Wille Anstalt, Balzers (LI); legno: XYLO AG, Schaan (LI)
Tempi di realizzazione |  19 mesi
Numero di piani |  4
Dimensioni del lotto |  1 553 m²
Superficie lorda complessiva |  2 494 m²
Costi di costruzione (netti) |  2 800 €/m² SLP
Riconoscimenti |  2017 premio LIA "Gutes Bauen in Liechtenstein"; 2013 candidatura "Constructive Alps"; 2013 premio "best architects 14"

Aspetti tecnici
Concetto  |  Piano inferiore: cemento armato con coibentazione interna; piano terra e piani superiori: elementi prefabbricati in legno, solai collaboranti in legno e calcestruzzo; struttura in pannelli massicci di legno multistrato; colonna di distribuzione in calcestruzzo
Fornitore struttura in legno |  Frommelt Zimmerei und Ing. Holzbau AG, Schaan (LI)
Origine del legno, Certificazione |  Svizzera (CH), certificazione: FSC, HSH (marchio d’origine Schweizer Holz)
Filiera foresta-legno  |  Si, sono state impiegate quasi esclusivamente maestranze locali
Standard di efficienza energetica |  Standard casa passiva (Minergie P)
Impiantistica |  Riscaldamento a pavimento con impostazione regolabile per singolo spazio, ventilazione controllata con recupero di energia termica all’80 %; riscaldamento dell’acqua tramite sonde geotermiche, pompa di calore grado di copertura 100; ventilazione controllata con sistema di ventilazione comfort (recupero energia termica 78 % tramite scambiatore di calore a rotazione)
Consumo energetico |  Edificio B = 28 kWh/m²a, edificio C = 25 kWh/m²a (fabbisogno termico)
Trasmittanza termica Pareti | Tetto | Solaio | Serramenti (W/(m²K)) |  0,14 | 0,10 | 0,12 | 0,63


Regional Wood Circular Economy

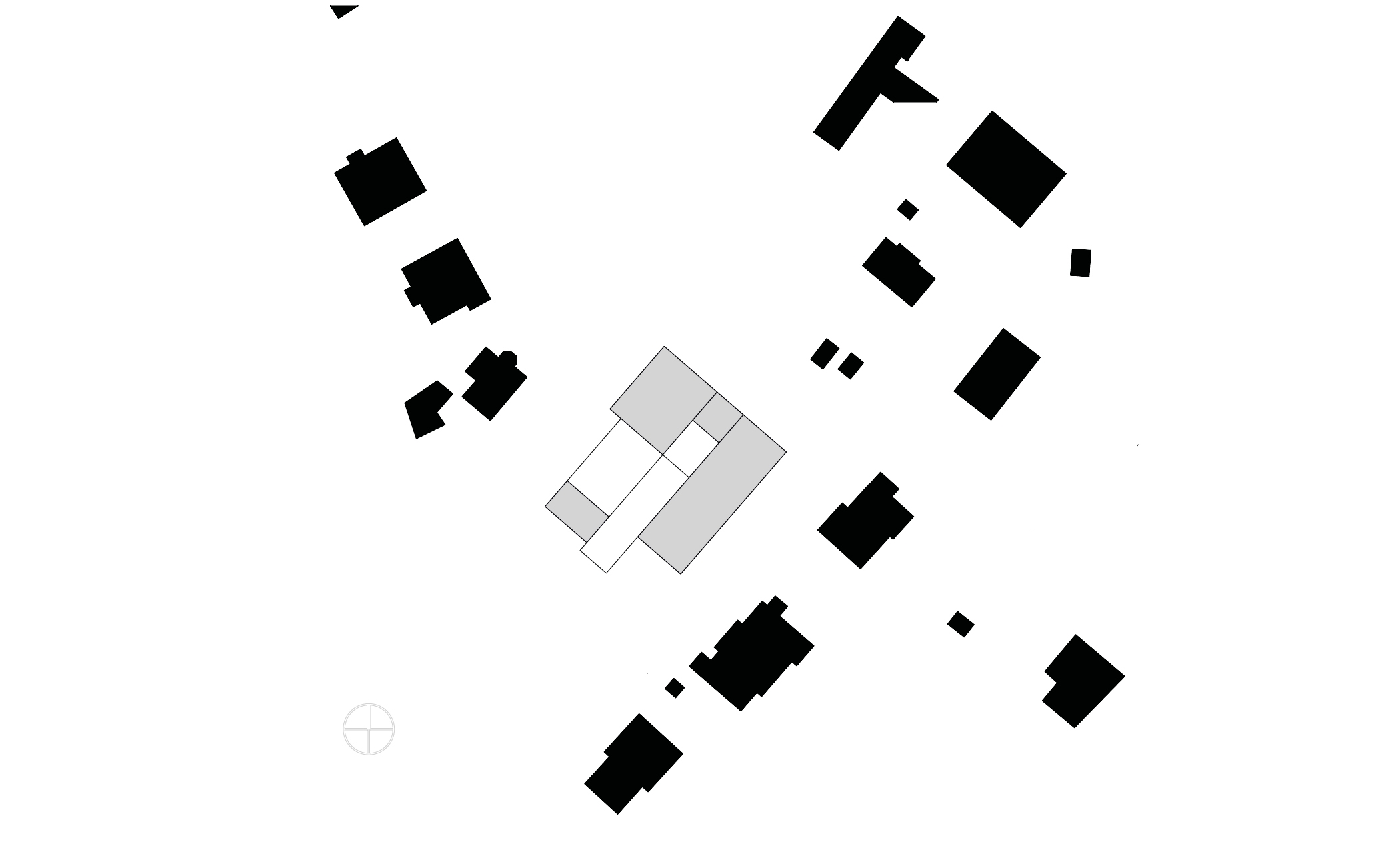

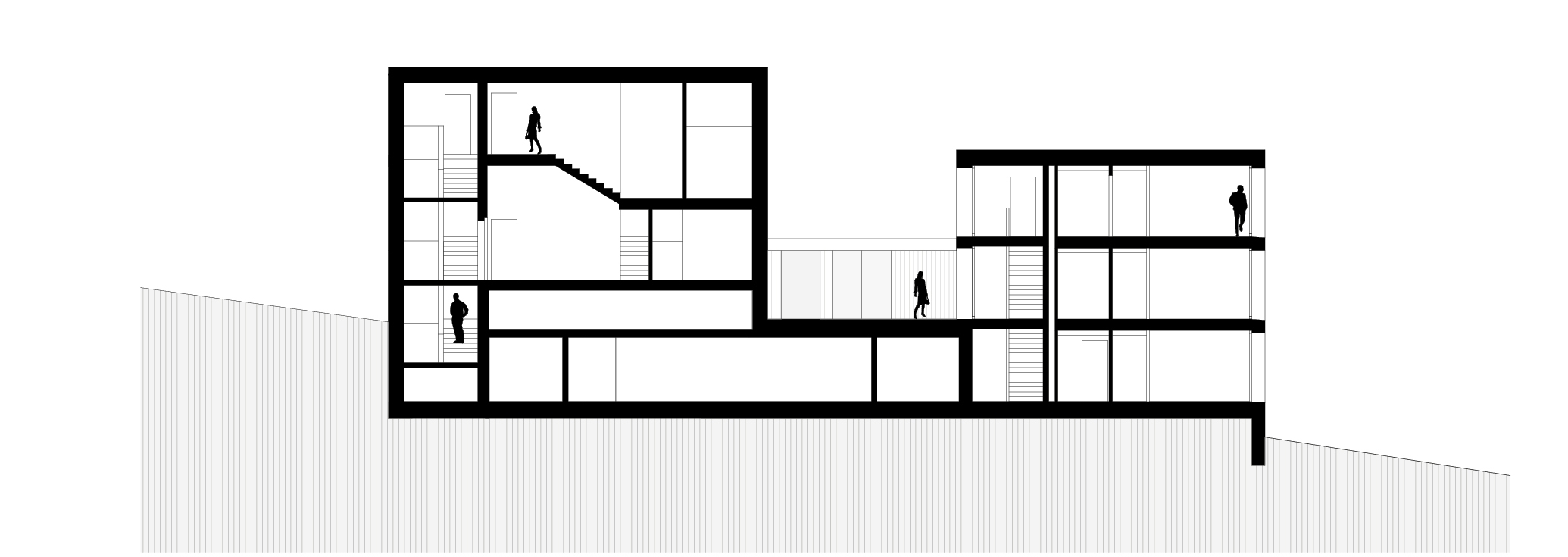

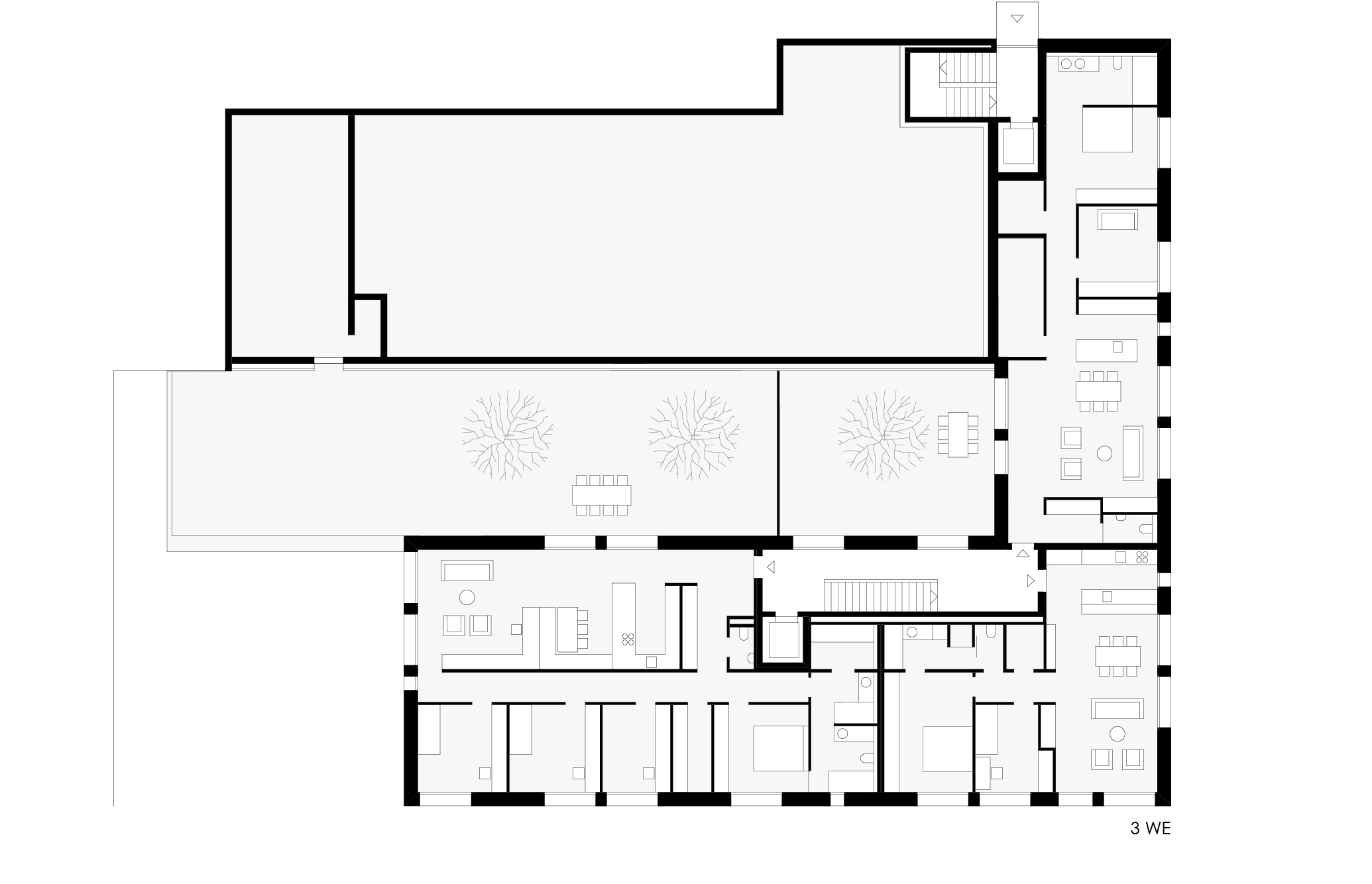

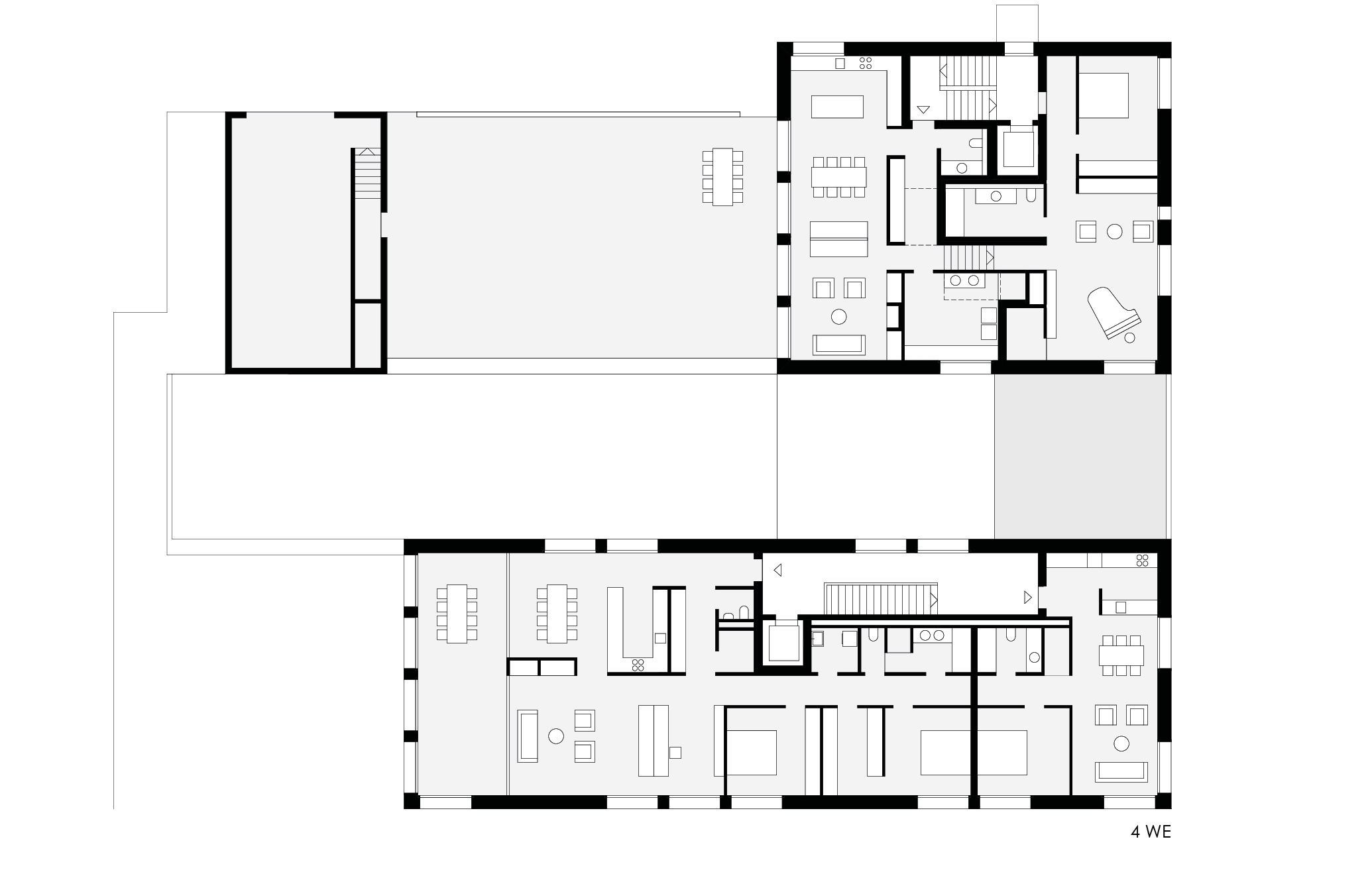

Planimetria generale dell'area Planimetria generale dell'area Pianta piano terra Pianta piano terra Pianta primo piano Pianta primo piano Sezione Sezione
