Edifici multipiano

Area Suurstoffi, lotto 3

Risch Rotkreuz, Svizzera

Edifici 5-9 (Müller Sigrist Architekten) 1 | Edifici 5-9 (Müller Sigrist Architekten)
Il complesso residenziale “Suurstoffi”, con i suoi 156 appartamenti, è il più grande insediamento residenziale costruito in legno della Svizzera Centrale.
Progetto: Sull’area dell’ex fabbrica per la produzione di ossigeno, i nove edifici del lotto 3 assomigliano a padiglioni sparsi nel verde. Un set di piante è stato assemblato in modo diversificato, secondo un sistema modulare, nei singoli edifici. In questo modo si massimizza la variabilità senza costi aggiuntivi, usando ripetutamente gli stessi elementi costruttivi. I balconi trasparenti in facciata formano dei “soggiorni verdi”, che migliorano notevolmente la qualità abitativa.

Legno: Gli edifici 1-4 (Masswerk Architekten) sono stati costruiti con strutture in legno. L’involucro esterno è realizzato in lamiera piegata chiara, mentre i balconi sono caratterizzati dal rivestimento in legno. Gli edifici 5-9 (Müller Sigrist Architekten) sono dotati di una colonna di distribuzione in cemento e di pareti interne portanti in legno. Qui le facciate sono realizzate come rivestimenti in legno ventilati e rivestite con listelli di legno verticali di forma conica. La loro patina grigioargentea forma un piacevole contrasto con il verde circostante.

Energia: Lo sfruttamento dell’energia solare, lo stoccaggio dinamico e una rete a bassa temperatura che sfrutta il calore di scarto sono il presupposto per raggiungere l’obiettivo energetico Zero-Zero. L’intera area di 165 000 m² punta alla neutralità carbonica. L’obiettivo è la totale autosufficienza in fatto di energia primaria per il riscaldamento e l’acqua calda.
Edifici 1-4 (Masswerk Architekten) 2 | Edifici 1-4 (Masswerk Architekten)
Il verde tra gli edifici (edifici 5-9) 3 | Il verde tra gli edifici (edifici 5-9)

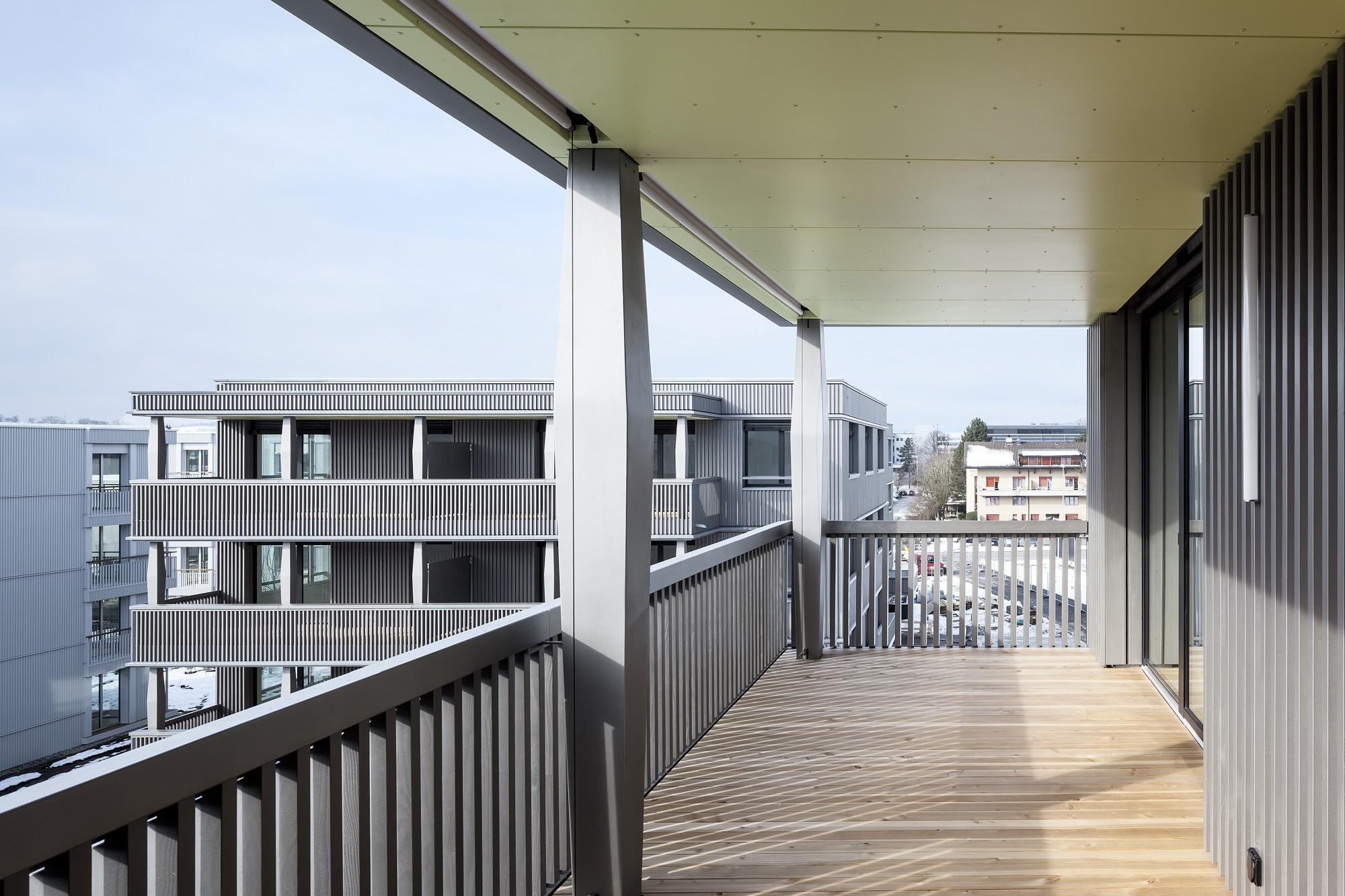

Balcone (edifici 5-9) 4 | Balcone (edifici 5-9)

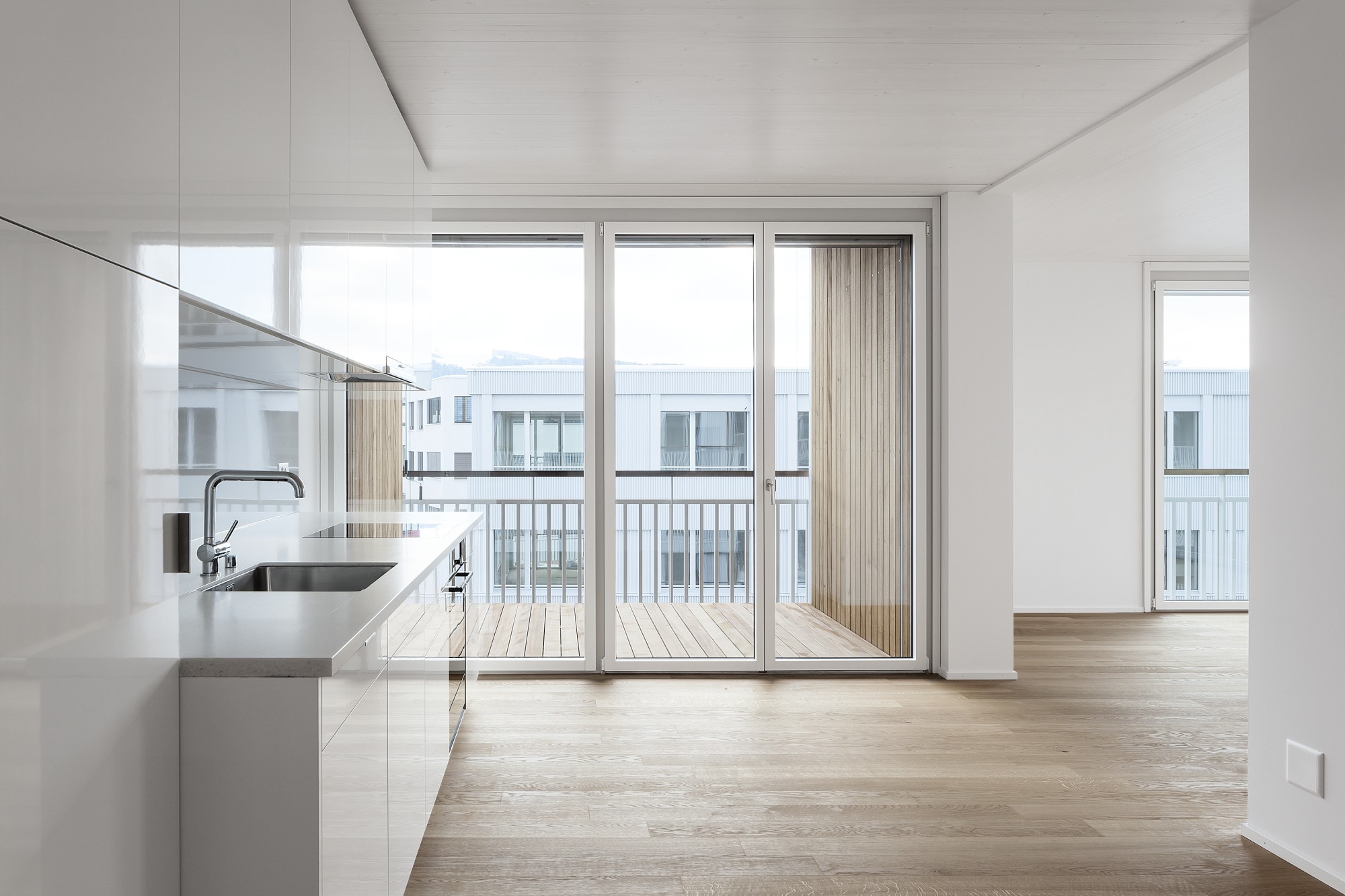

Zona cucina/soggiorno (edifici 1-4) 5 | Zona cucina/soggiorno (edifici 1-4)
53m
Informazioni di base
Anno di realizzazione |  2015
Committente |  Zug Estates AG, Zug (CH)
Progetto architettonico |  GP Suurstoffi Baufeld 3 GmbH (Müller Sigrist Architekten, Masswerk Architekten, Archobau)
Progetto strutturale |  Funk + Partner AG, Urdorf (CH); struttura in legno: edifici 1-4: Pirmin Jung AG, Rain (CH); edifici 5-9: Merz Kley Partner AG, Altenrhein (CH)
Tempi di realizzazione |  2013-2015
Numero di piani |  4 + garage interrato
Dimensioni del lotto |  18 656 m²
Superficie lorda complessiva |  27 569 m² SQ (parcheggi inclusi)
Costi di costruzione (netti) |  34,8 milioni di € (lotto 3), 1 264 €/m² SQ parcheggi inclusi

Aspetti tecnici
Concetto  |  Edifici 1-4: struttura in legno (pareti a intelaiatura in legno singola o doppia con interposto isolante tra i pilastri portanti), solai in legno-calcestruzzo-composito. Edifici 5-9: struttura in legno, nucleo irrigidente in cemento, pareti interne portanti in grandi lastre di legno lamellare a strati incrociati, solai realizzati con elementi in legno lamellare a strati incrociati e rinzaffo in pietrisco
Fornitore struttura in legno |  Edifici 1-4: Hecht Holzbau AG, Sursee Tschopp Holzbau AG, Hochdorf Bisang Holzbau AG (tutte: CH). Edifici 5 -9: Zaugg AG (CH), Fussenegger Holzbau GmbH (AT)
Filiera foresta-legno  |  Le aziende coinvolte sono locali (CH/AT)
Standard di efficienza energetica |  Zero Zero
Impiantistica |  Impianti per l’energia solare (collettore termofotovoltaico) e energia solare (fotovoltaica); raffreddatore; Anergy; impianto di stoccaggio del calore (per l’intera area)


Cost Saving Energy Efficiency 100% Wood

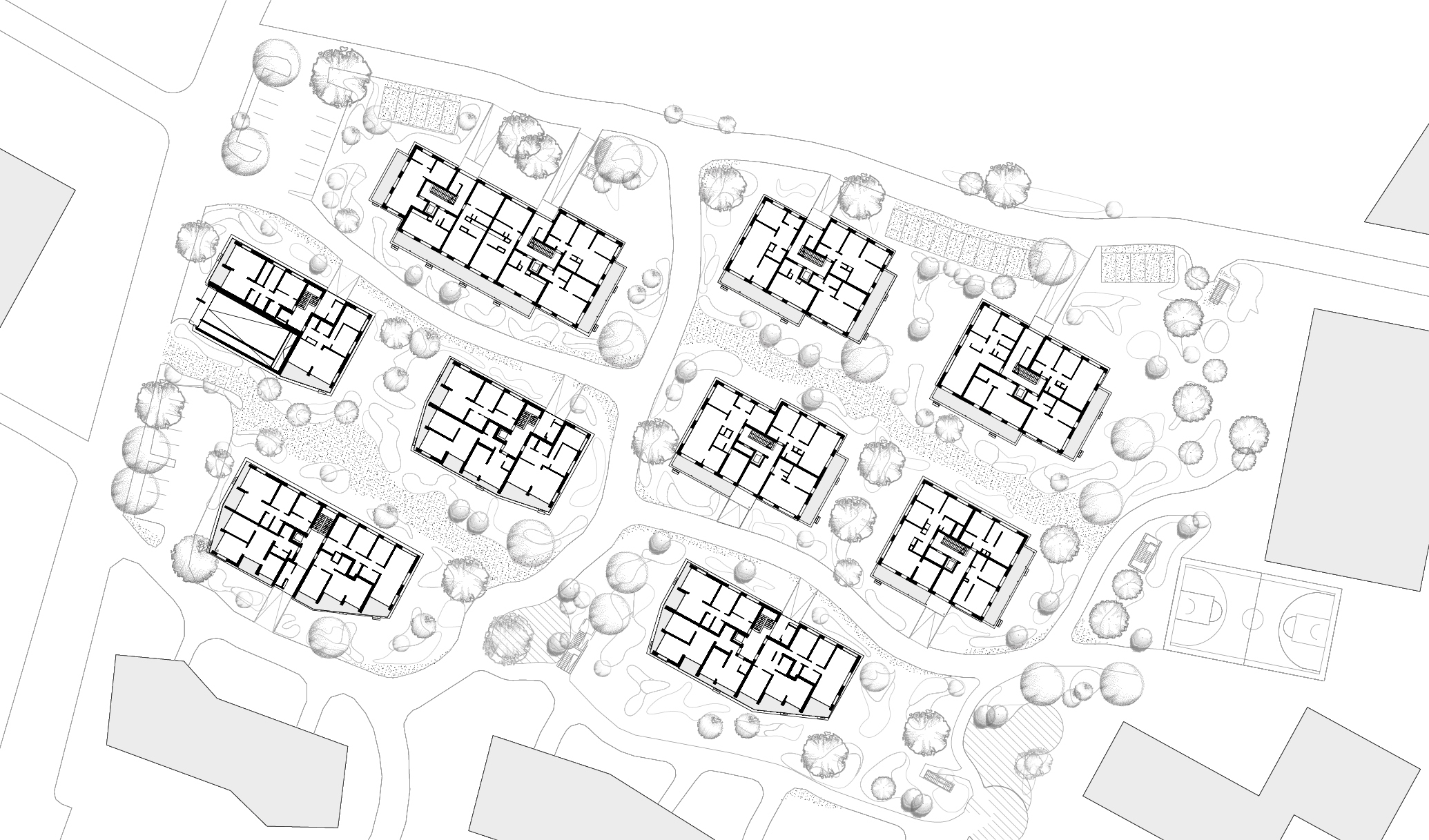

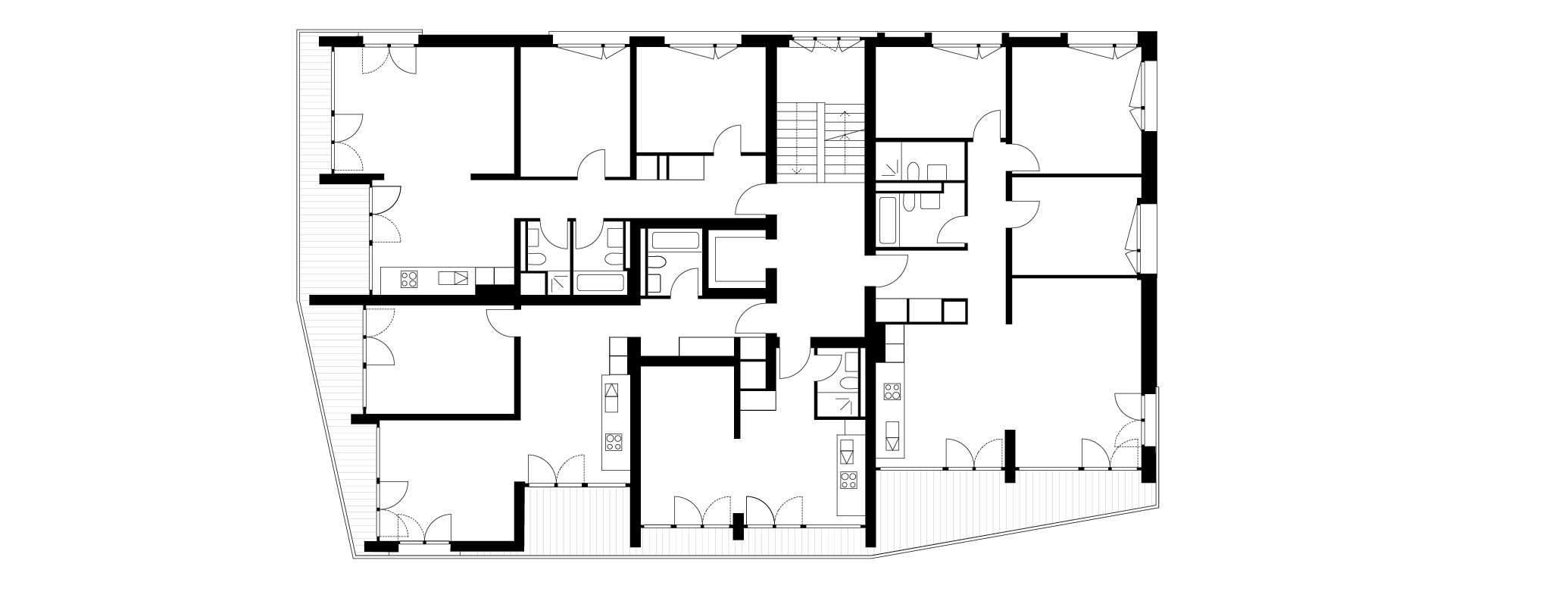

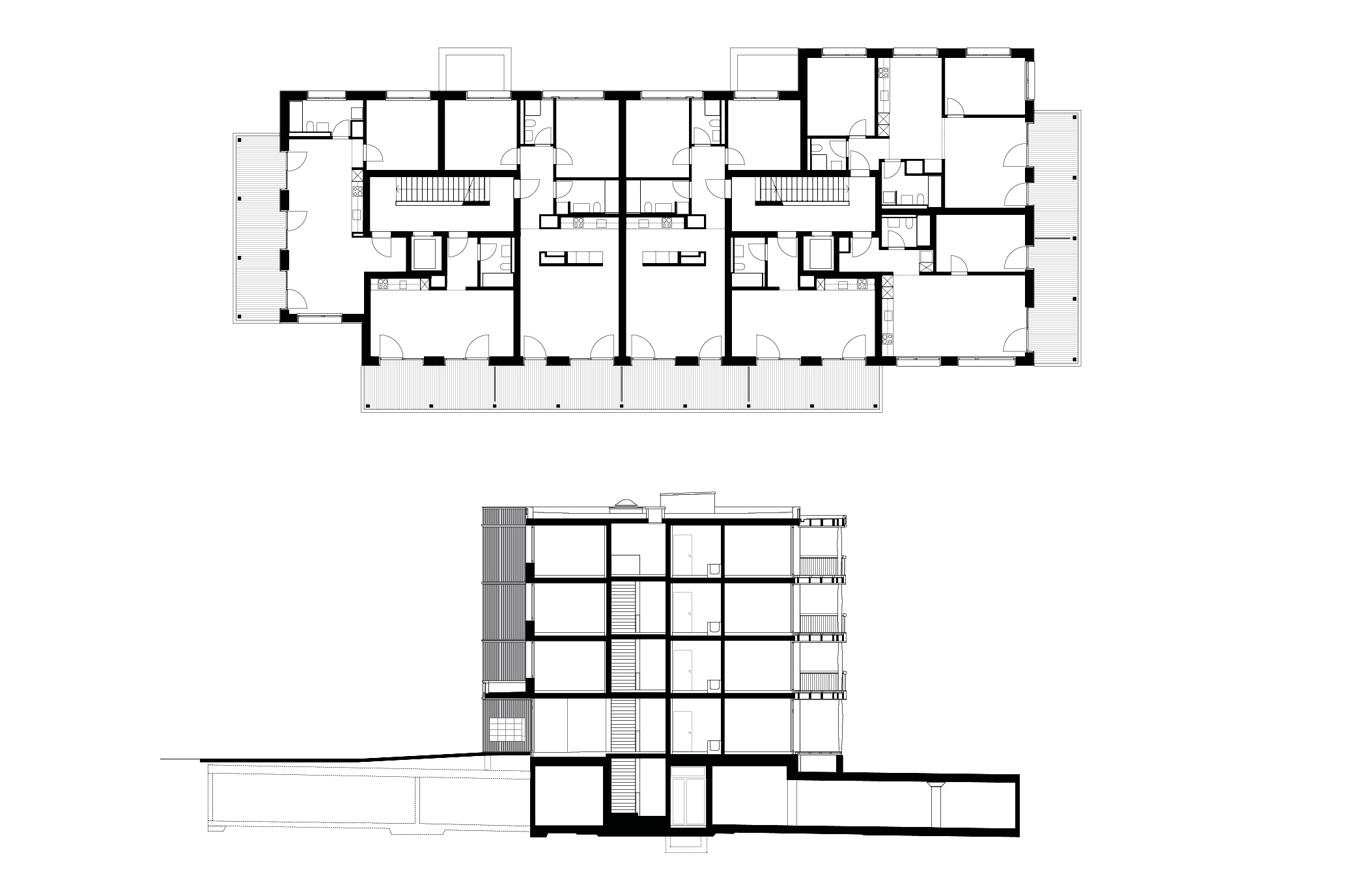

Planimetria generale con piante terra Planimetria generale con piante terra Edificio 3 – Pianta piano tipo Edificio 3 – Pianta piano tipo Edificio 5 – Pianta piano tipo, sezione Edificio 5 – Pianta piano tipo, sezione
