Opere di ingegneria civile

Casa degli Elefanti, Zoo di Zurigo

Zurigo, Svizzera

Vista dall’alto 1 | Vista dall’alto
La struttura organica del tetto, interamente in legno, trae spunto dall’ambiente circostante e crea all’interno del padiglione un’atmosfera davvero speciale.
Progetto: Con la sua forma libera simile a un guscio, il tetto della Casa degli Elefanti diventa parte del paesaggio. La sua struttura organica e reticolare trae spunto dalla vegetazione circostante. All’interno, la luce solare filtra attraverso l’intricata struttura, creando un’affascinante composizione di luci e ombre, come se la luce penetrasse attraverso le chiome degli alberi.

Legno: Il tetto è un guscio realizzato con pannelli in legno X-lam a triplo strato inchiodati. Le tavole che costituiscono il primo strato sono state modellate ricorrendo a un sistema di centine, mentre quelle del secondo e del terzo sono state ruotate di 60° ciascuna e inchiodate al primo. Le 271 aperture sono state realizzate dopo il montaggio del tetto, seguendo le linee di marcatura del terzo strato di pannelli. Installazioni impiantistiche, isolamento termico e sigillatura sono stati realizzati in seguito. Il ricorso al tranciato stratificato conferisce al guscio esterno una caratteristica sfumatura argentea. Le aperture sono completate da membrane ETFE che lasciano penetrare la luce solare senza tuttavia filtrare le componenti UV necessarie alla crescita della vegetazione.

Energia: L´emissione del riscaldamento avviene attraverso l´impianto di ventilazione meccanica con recupero del calore.

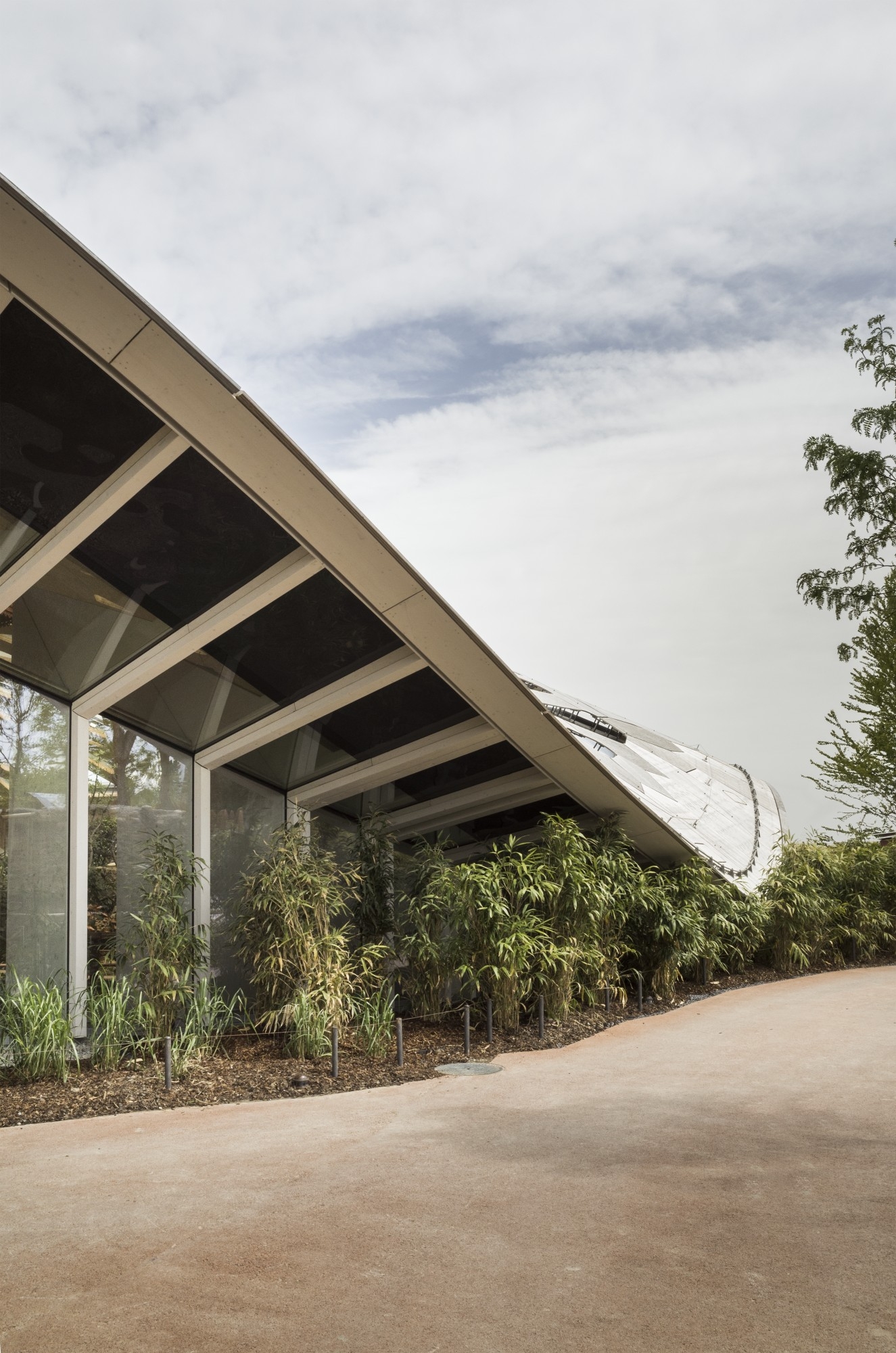

Curvatura del tetto 2 | Curvatura del tetto

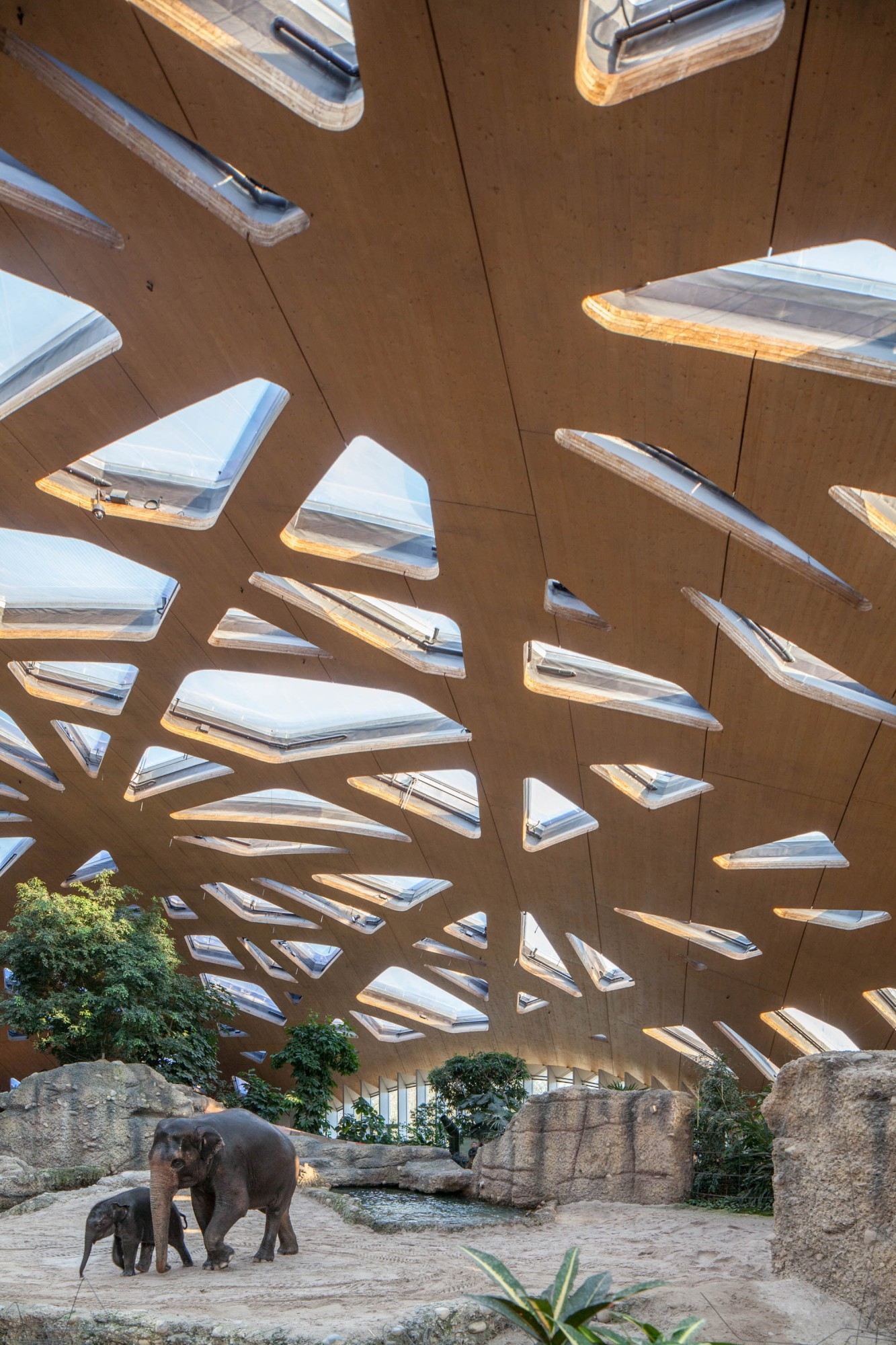

Habitat per elefanti 3 | Habitat per elefanti

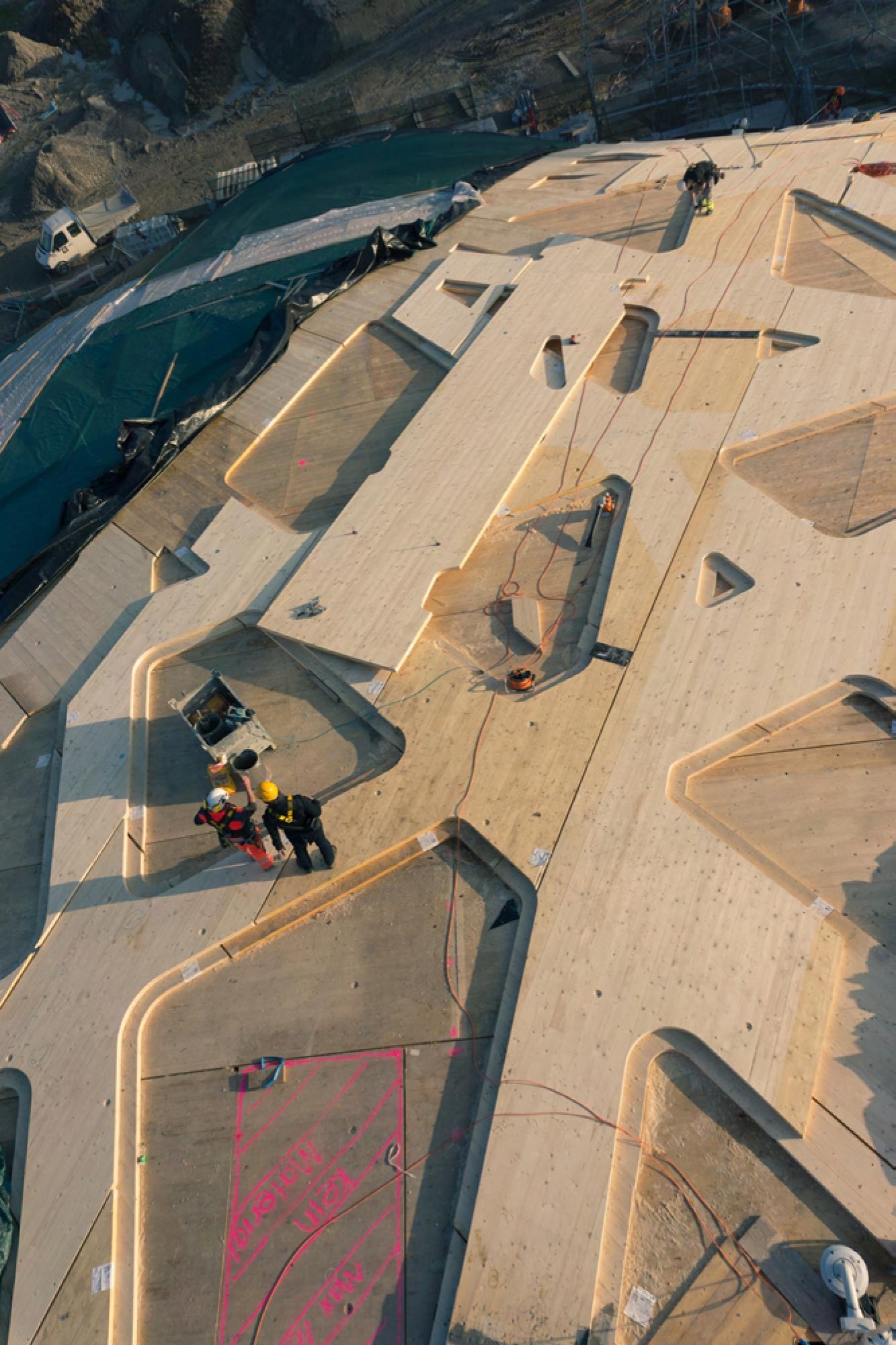

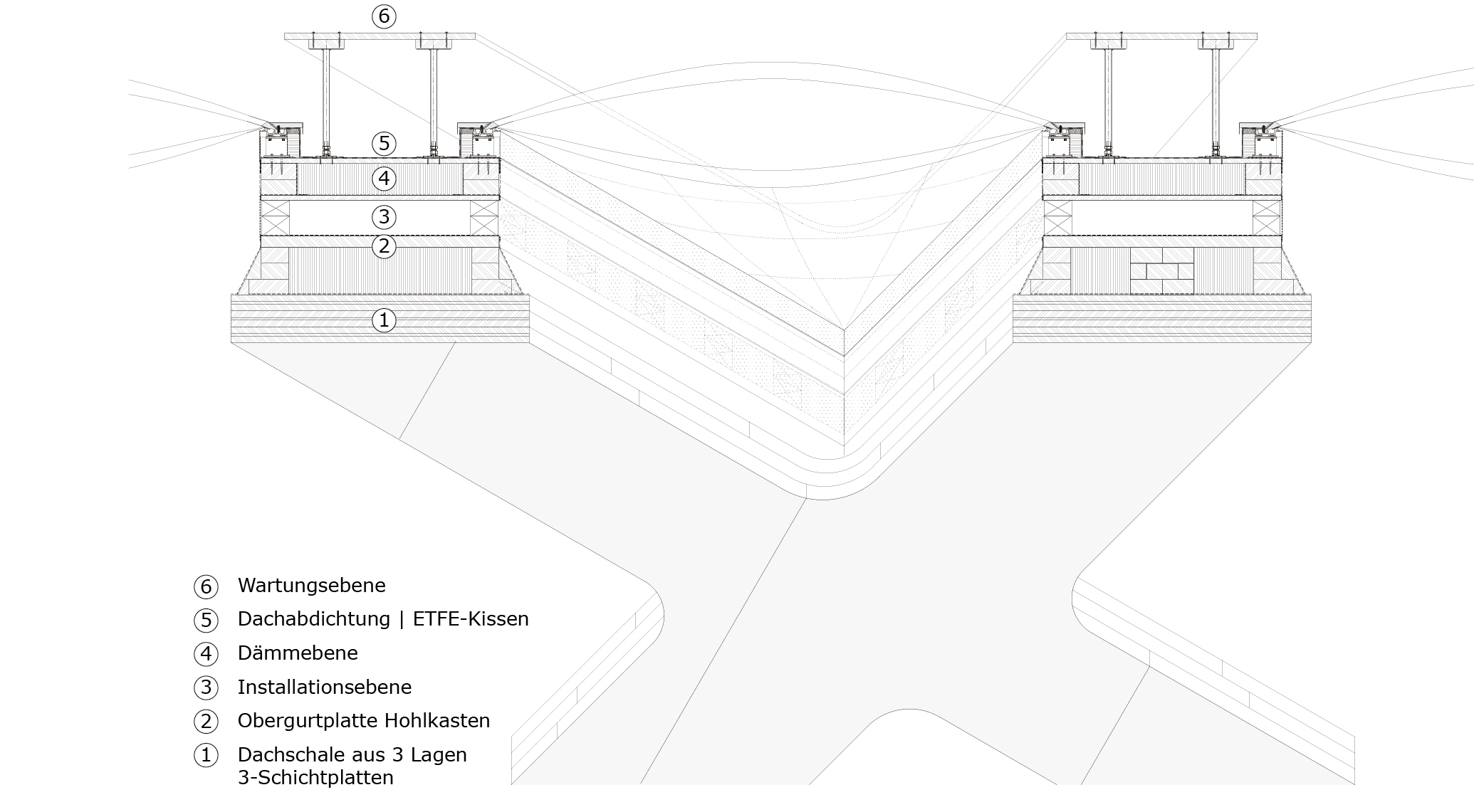

Struttura stratificata della copertura 4 | Struttura stratificata della copertura

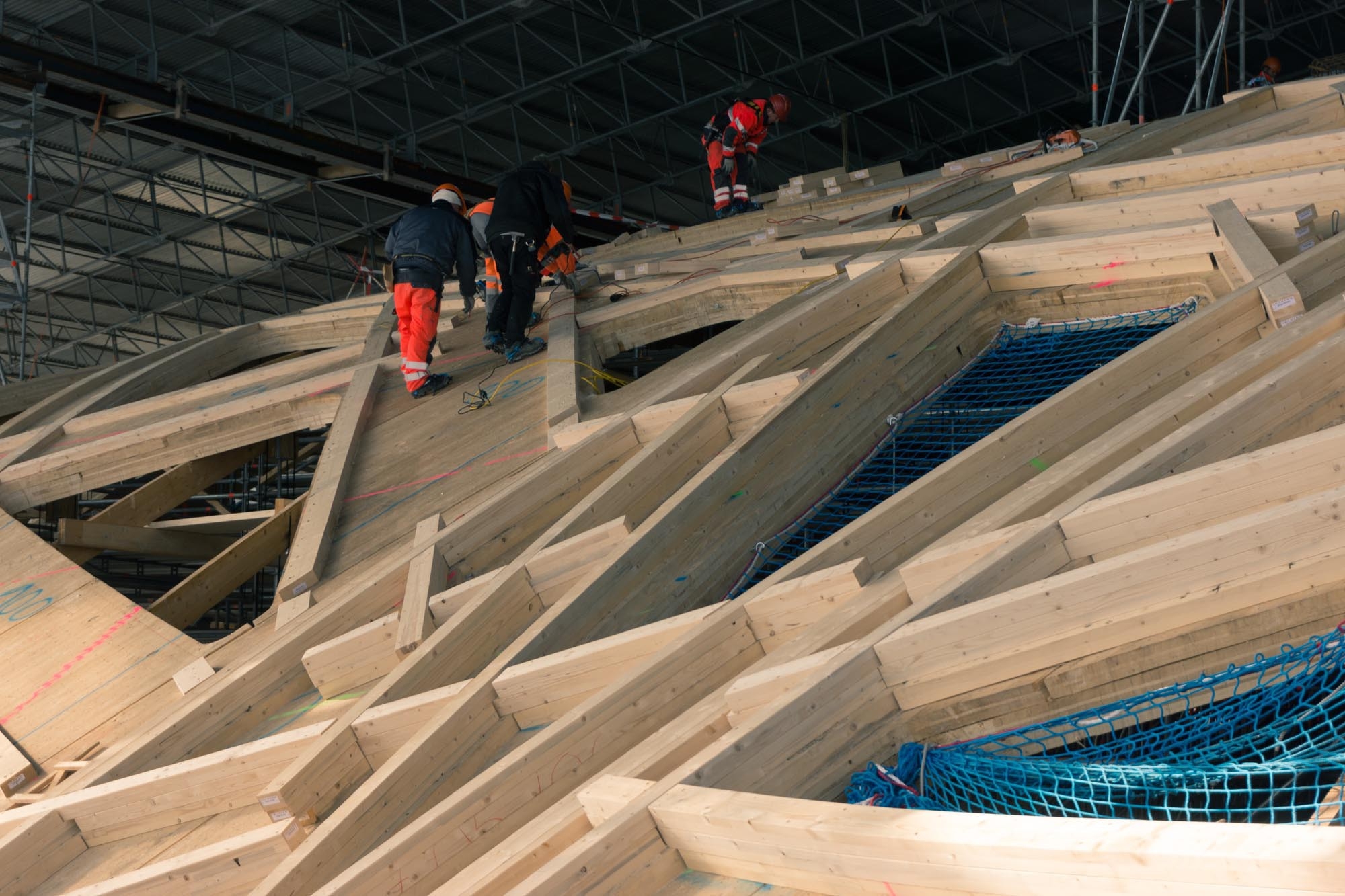

Centina/armatura della costruzione 5 | Centina/armatura della costruzione
52m
Informazioni di base
Anno di realizzazione |  2014
Committente |  Zoo di Zurigo (CH)
Progetto architettonico |  Markus Schietsch Architekten GmbH, Zurigo (CH)
Progetto strutturale |  Walt + Galmarini AG, Zurigo (CH)
Tempi di realizzazione |  24 mesi
Numero di piani |  2
Superficie lorda complessiva |  8 440 m²
Costi di costruzione (netti) |  50,4 milioni di €
Riconoscimenti |  Premio Ulrich Finsterwalder per il progetto (2014), Premio Lignum riconoscimento regione nord (2015), Premio città di Zurigo per i migliori edifici / premio del pubblico (2016)

Aspetti tecnici
Concetto  |  Struttura di copertura: tre strati inchiodati di pannelli X-lam a tre strati (240 mm)
Fornitore struttura in legno |  ARGE Holzbau Elefantenpark: Implenia Holzbau, Implenia Schweiz AG, Modernisation & Development, Rümlang (CH) / STRABAG AG, Lindau (DE) / Paul Huber, Lindau (DE)
Origine del legno, Certificazione |  Europa
Impiantistica |  Collegamento all´impianto di teleriscaldamento a biomassa di cippato esistente; recupero dell’acqua piovana; sistema di monitoraggio per la misurazione del livello di umidità nel legno


100% Wood

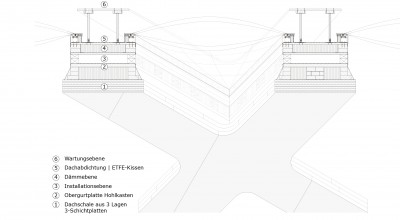

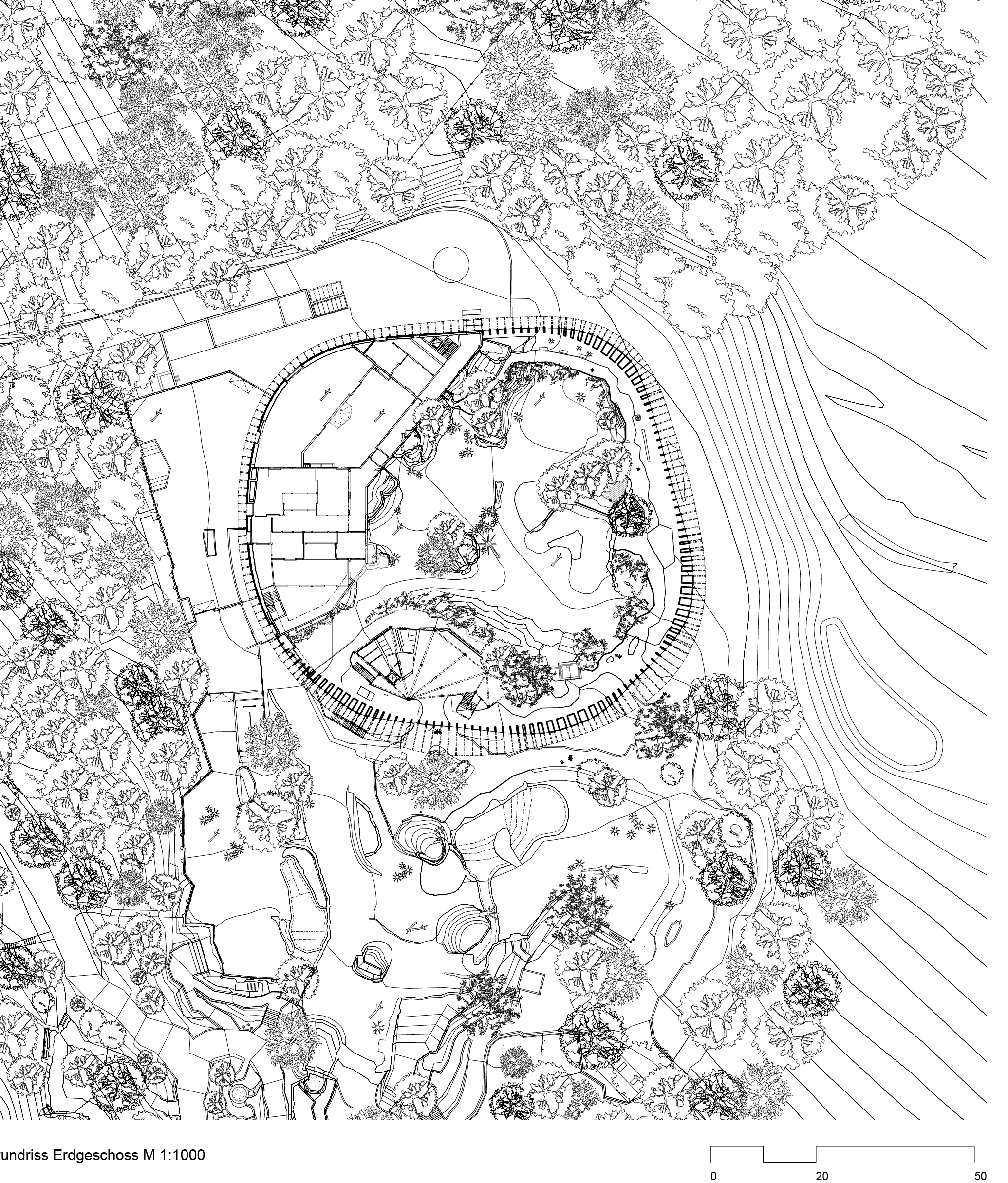

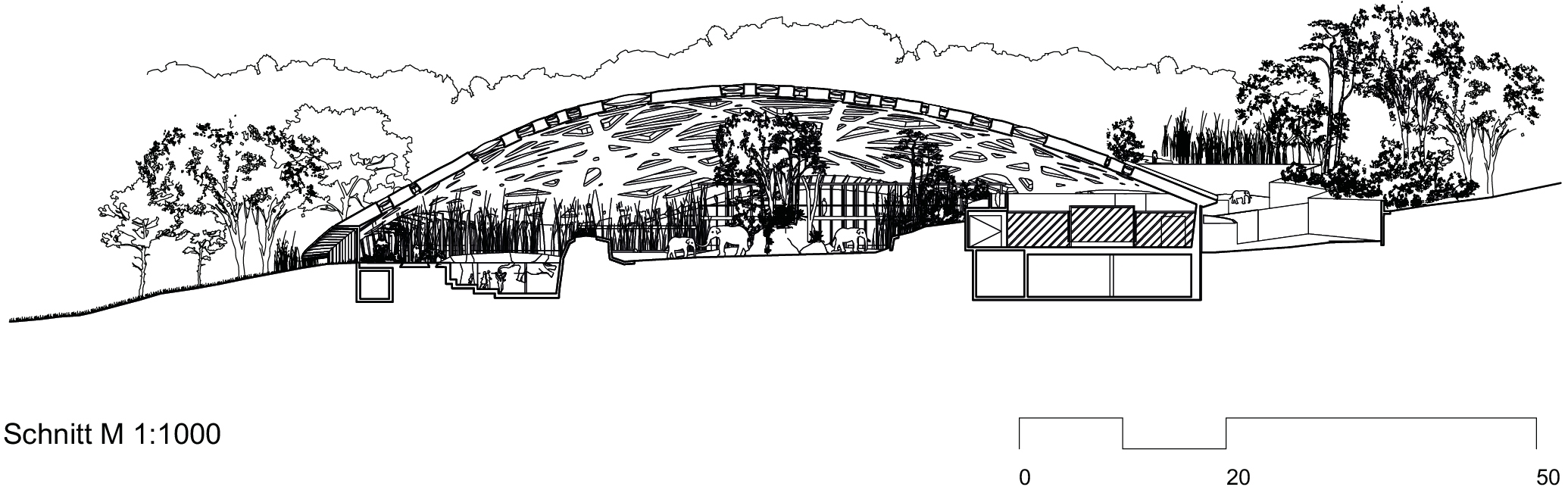

Pianta Pianta Sezione trasversale Sezione trasversale Schema della copertura Schema della copertura
