Edifici multipiano

SKAIO

Heilbronn, Germania

Vista Nord 1 | Vista Nord
Ad Heilbronn con SKAIO è sorto un edificio costruito in legno di 34 m di altezza, la più alta costruzione in legno in Germania – nel legno impiegato qui sono stoccate 1 000 tonnellate di CO2.
Progetto: SKAIO nasce come contributo importante per l’esposizione urbanistica “Stadtaustellung Neckarbogen”, un quartiere misto e vivace progettato nel quadro della Bundesgartenschau 2019. Accanto a spazi commerciali al piano terra, ci sono 60 unità abitative in affitto, quattro delle quali per progetti di coabitazione destinati a persone in difficoltà. Circa la metà delle unità abitative è destinata ad alloggi di edilizia abitativa agevolata. Gli appartamenti di una-due stanze hanno dimensioni comprese tra i 40 e i 70 m² e in caso di necessità possono essere collegati. Tutti gli appartamenti dispongono di una terrazza o balcone. Sul tetto vengono approntati terrazze e orti in comune.

Legno: L’edificio è una costruzione ibrida. La parte più importante la fa il legno (abete rosso), mentre la colonna di distribuzione e il basamento sono in cemento armato. Per i bagni sono impiegati moduli prefabbricati autoportanti. Ai piani superiori la struttura portante è una costruzione ibrida in legno e acciaio ispirata alla costruzione a traliccio.

Energia: L’edificio soddisfa tutti i requisiti previsti dal regolamento per il risparmio energetico EnEV 2014. La concezione ispirata al principio cradle-to-cradle permette la massima riciclabilità dei materiali – gli elementi strutturali sono realizzati a secco (niente massetti in calcestruzzo, per esempio), tutti i materiali sono separabili per tipologie omogenee. Nell’agosto del 2019 l’edificio ha ricevuto il riconoscimento Diamant della DGNB (Società tedesca per l’edilizia sostenibile).

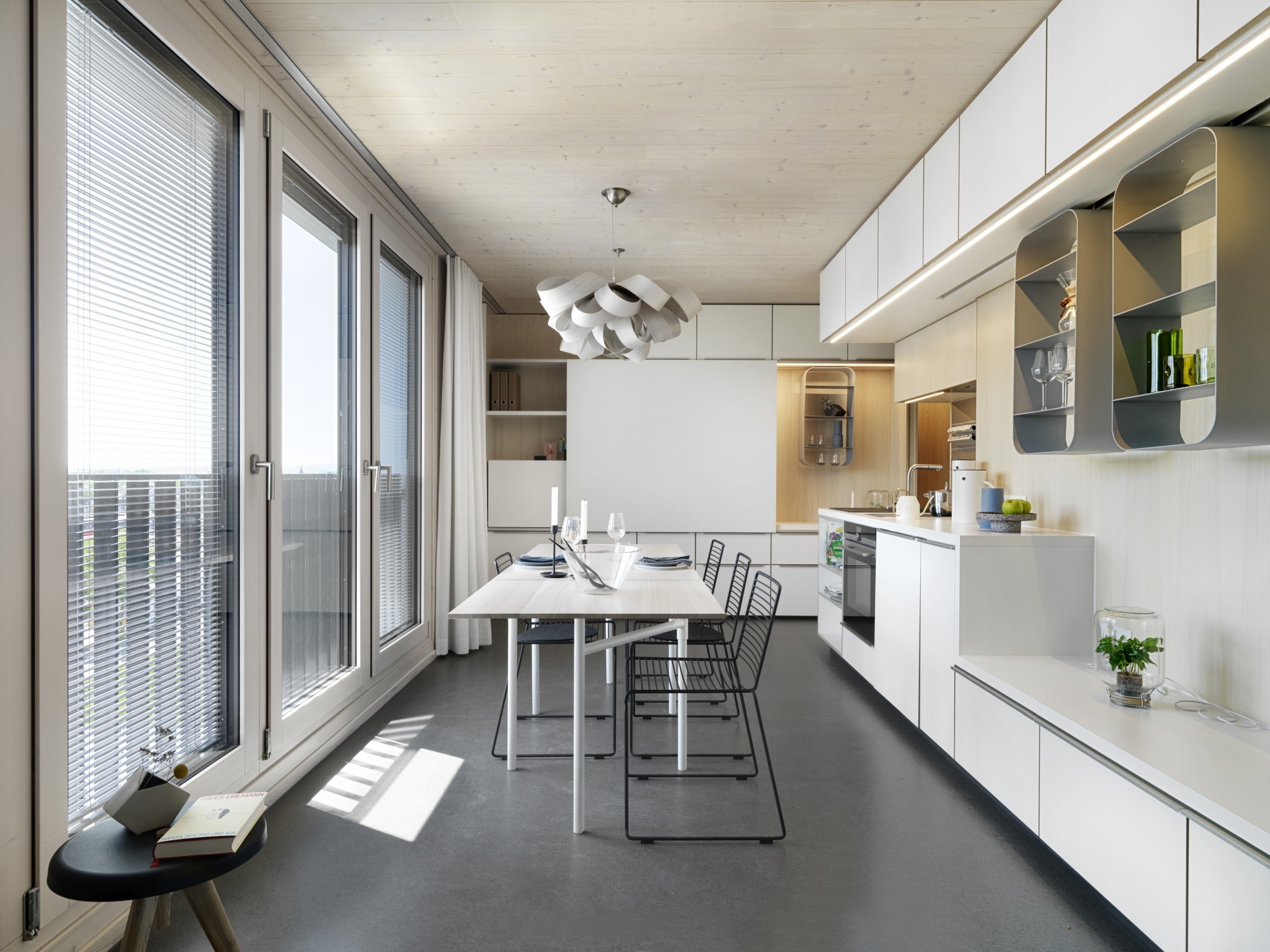

Interno 2 | Interno

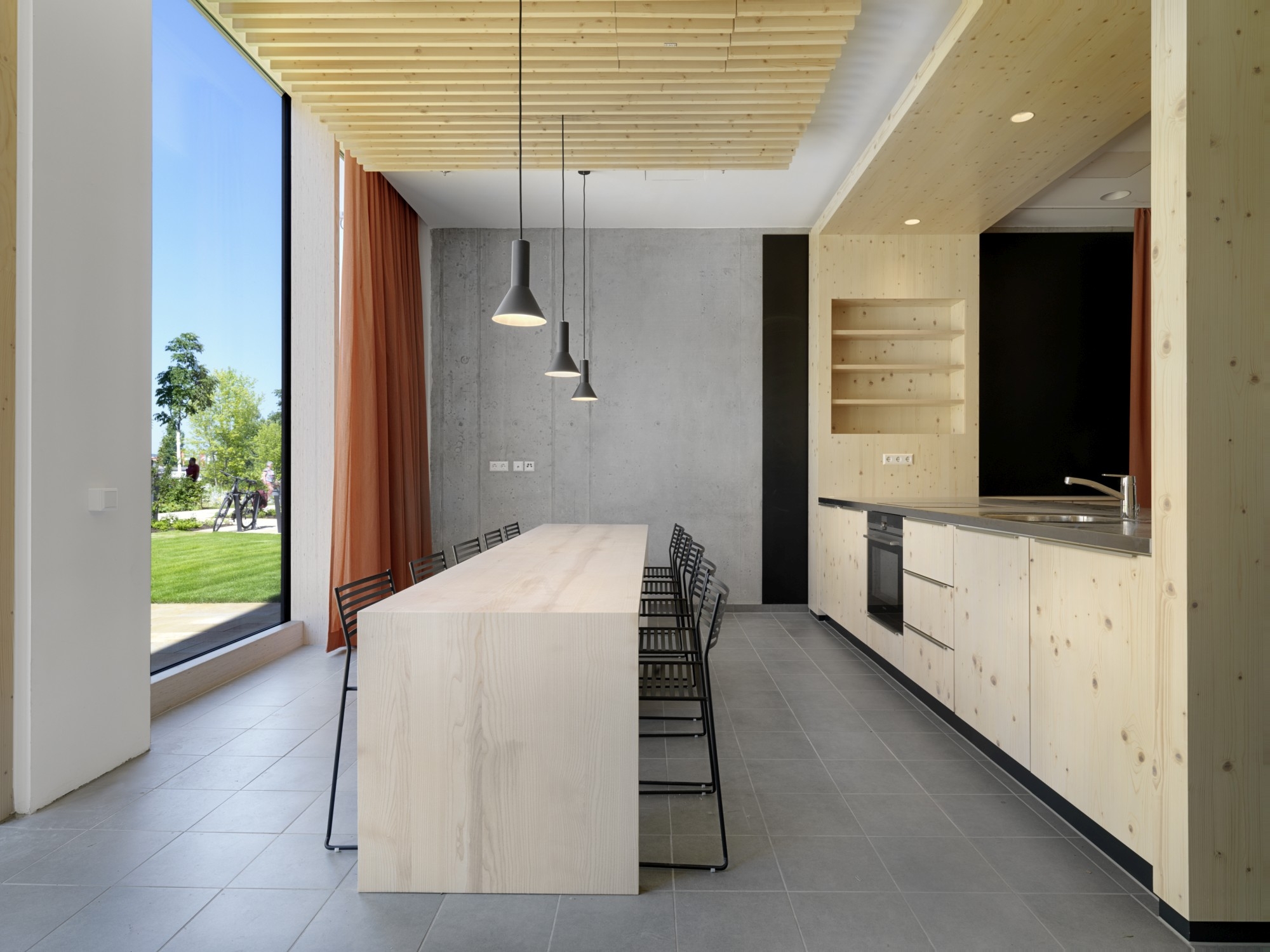

Interno 3 | Interno

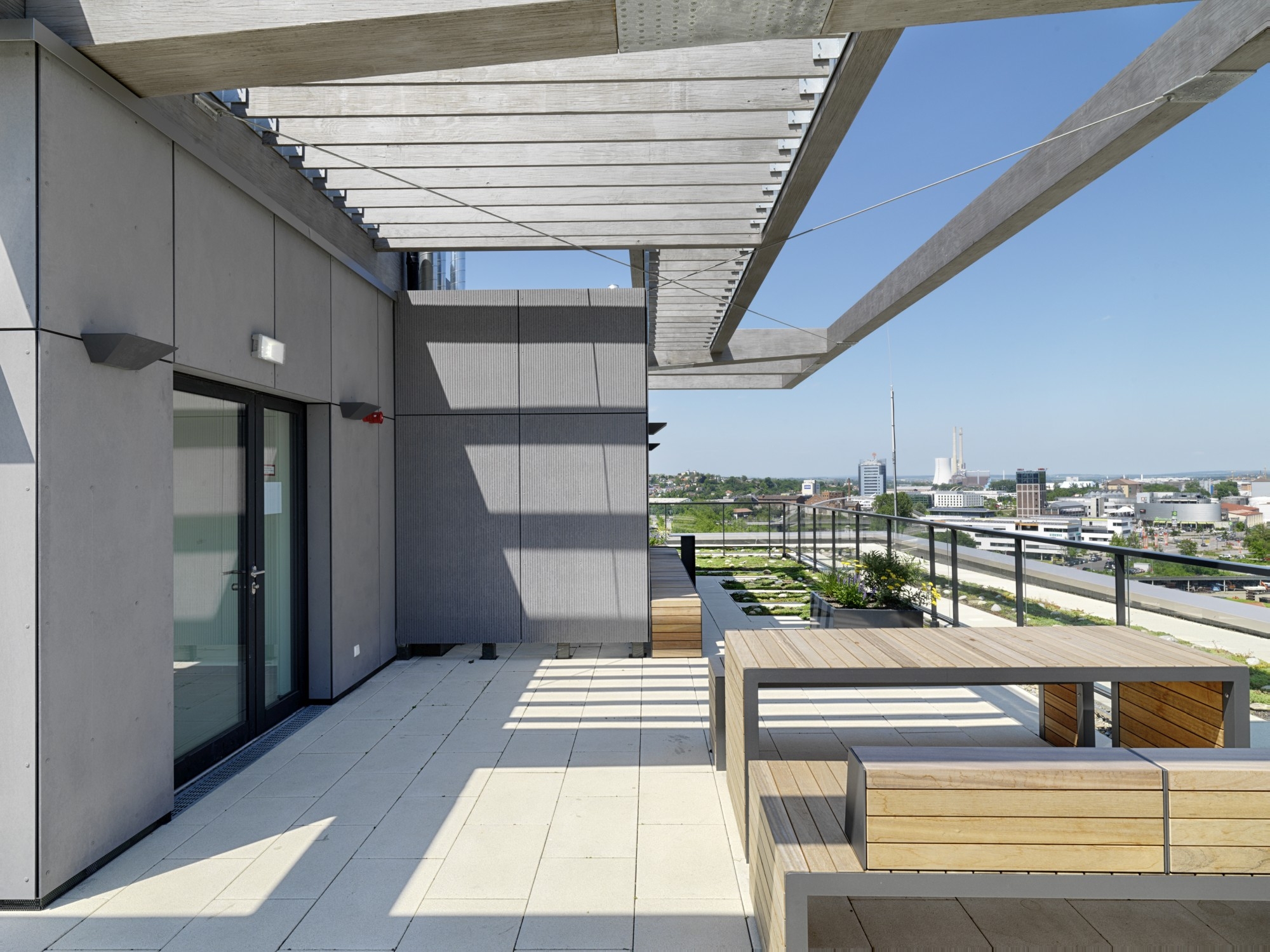

Terrazzo sul tetto 4 | Terrazzo sul tetto

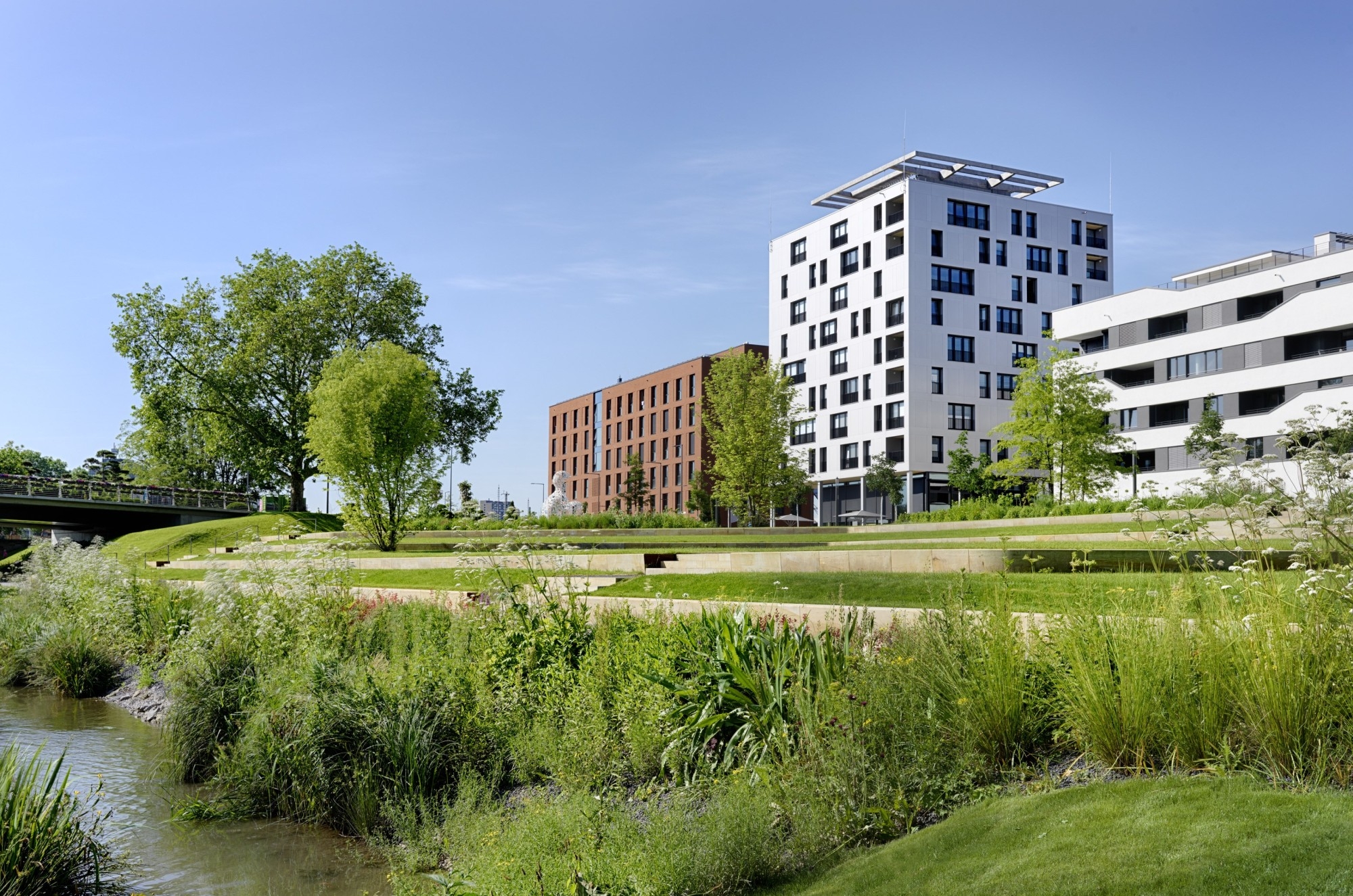

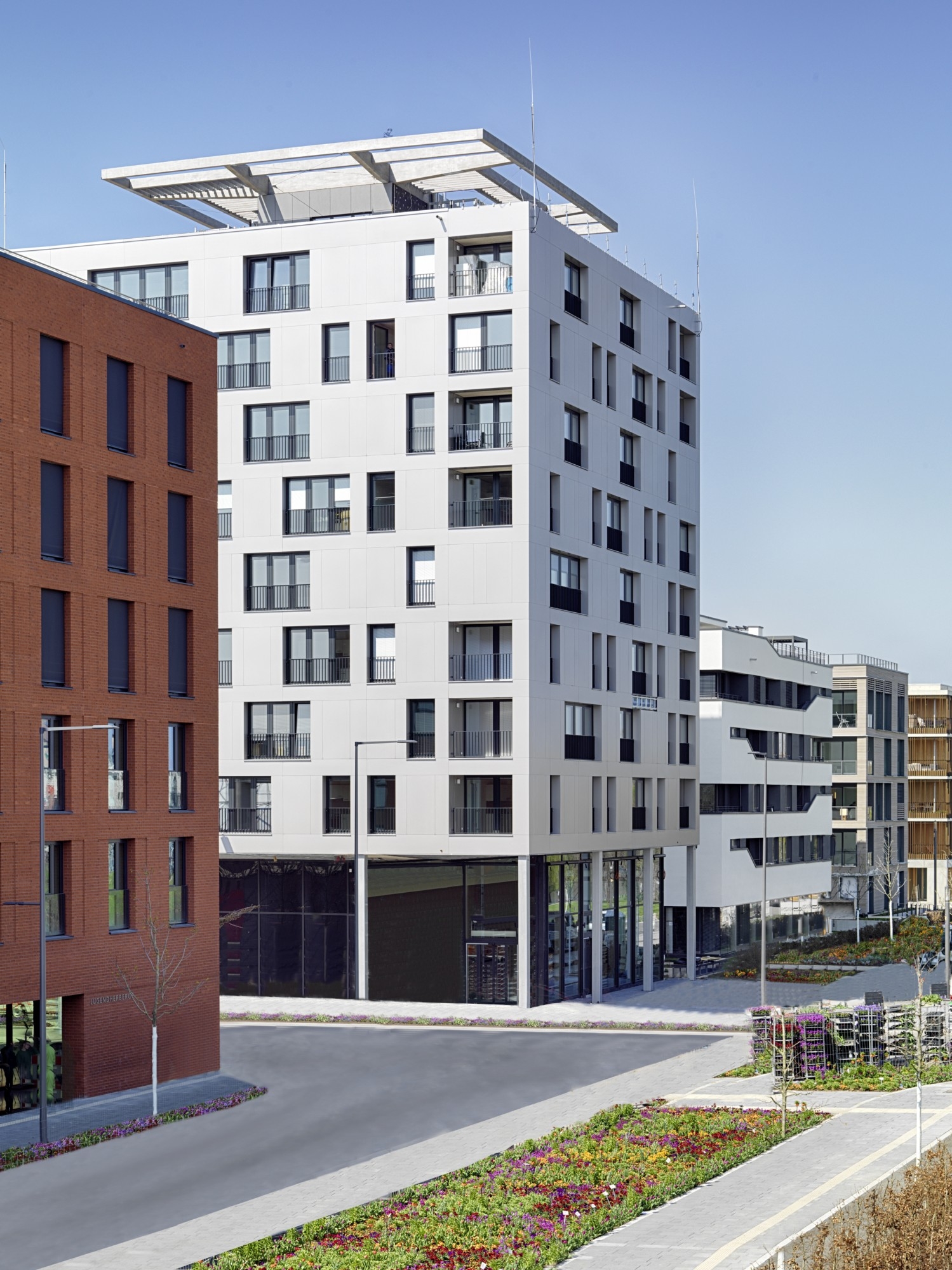

Vista su strada 5 | Vista su strada

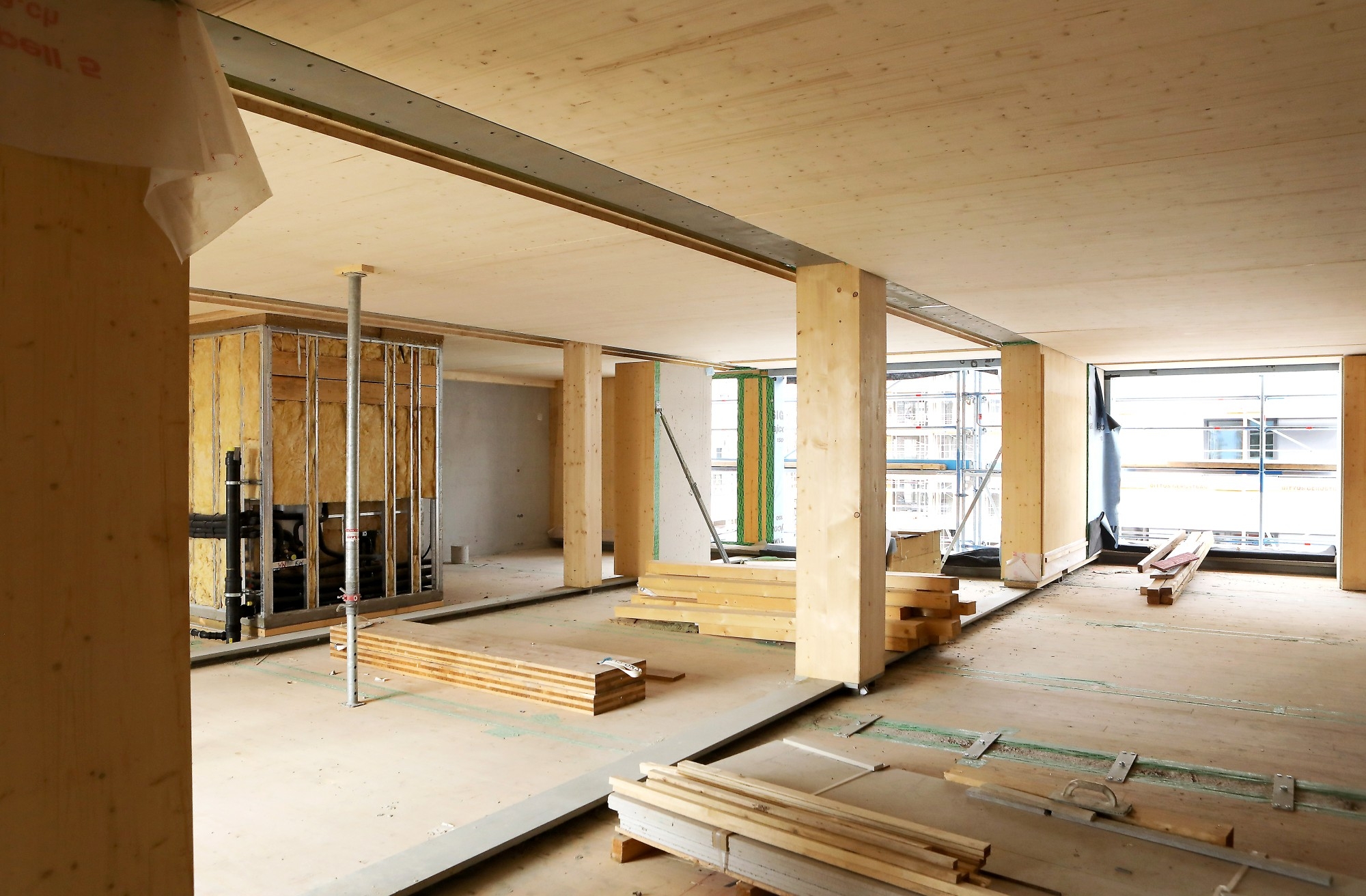

Cantiere 6 | Cantiere
18m
Informazioni di base
Anno di realizzazione |  2019
Committente |  Stadtsiedlung Heilbronn GmbH (DE)
Progetto architettonico |  Kaden+Lager GmbH, Berlino (DE)
Progetto strutturale |  bauart Konstruktions GmbH Co. KG, Berlino (DE)
Tempi di realizzazione |  12 mesi
Numero di piani |  10
Dimensioni del lotto |  750 m²
Superficie lorda complessiva |  5 685 m² (oberirdisch), 3 420 m² Nutzfläche
Riconoscimenti |  Riconoscimento Diamant della DGNB

Aspetti tecnici
Concetto  |  Costruzione in legno ibrida: colonne di distribuzione in cemento armato; solette in legno lamellare a strati incrociati (240 mm); pareti perimetrali come scheletro portante con capriate in acciaio e pilastri in legno lamellare, facciata ventilata in elementi di alluminio
Fornitore struttura in legno |  Züblin Timber, Aichach (DE)
Origine del legno, Certificazione |  Certificato FSC, solo legno di abete, principalmente dalla Germania (DE)
Standard di efficienza energetica |  EnEV 2014; DGNB Diamant
Impiantistica |  Riscaldamento a pavimento; sistema di areazione centrale con ventilatori di supporto; ventilazione degli spazi abitativi tramite finestre a ventilazione integrata; sistema antincendio: impianto estintore a umido a nebulizzazione ad aria compressa con sprinkler ad azione veloce diffusi su tutta la superficie
Consumo energetico |  28 kWh/m²a (fabbisogno energia primaria), 53 kWh/m²a (fabbisogno d’energia finale)
Trasmittanza termica Pareti | Tetto | Solaio | Serramenti (W/(m²K)) |  0,12 | 0,15 | 1,36 | 1,0


Regional Wood Circular Economy Energy Efficiency

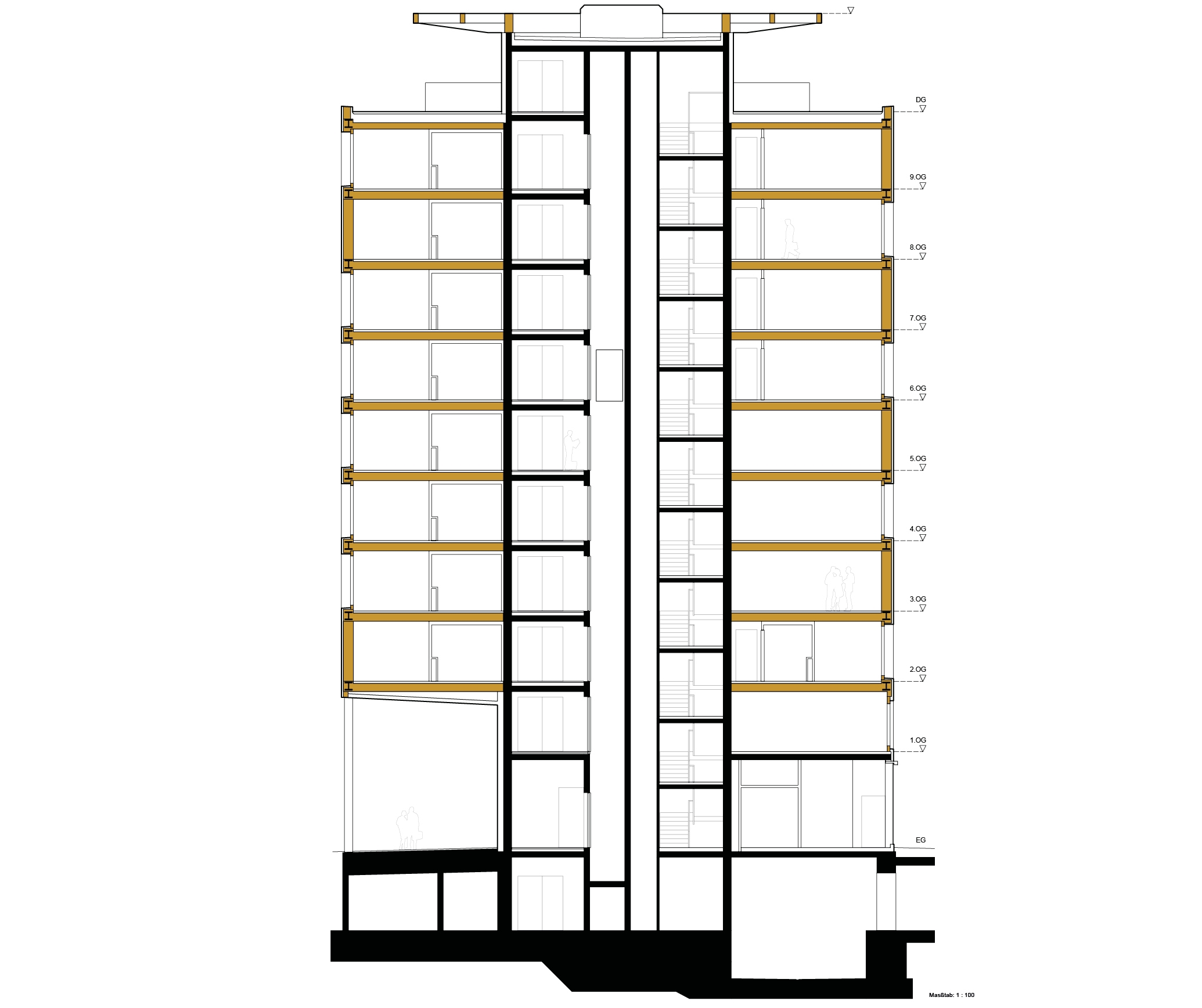

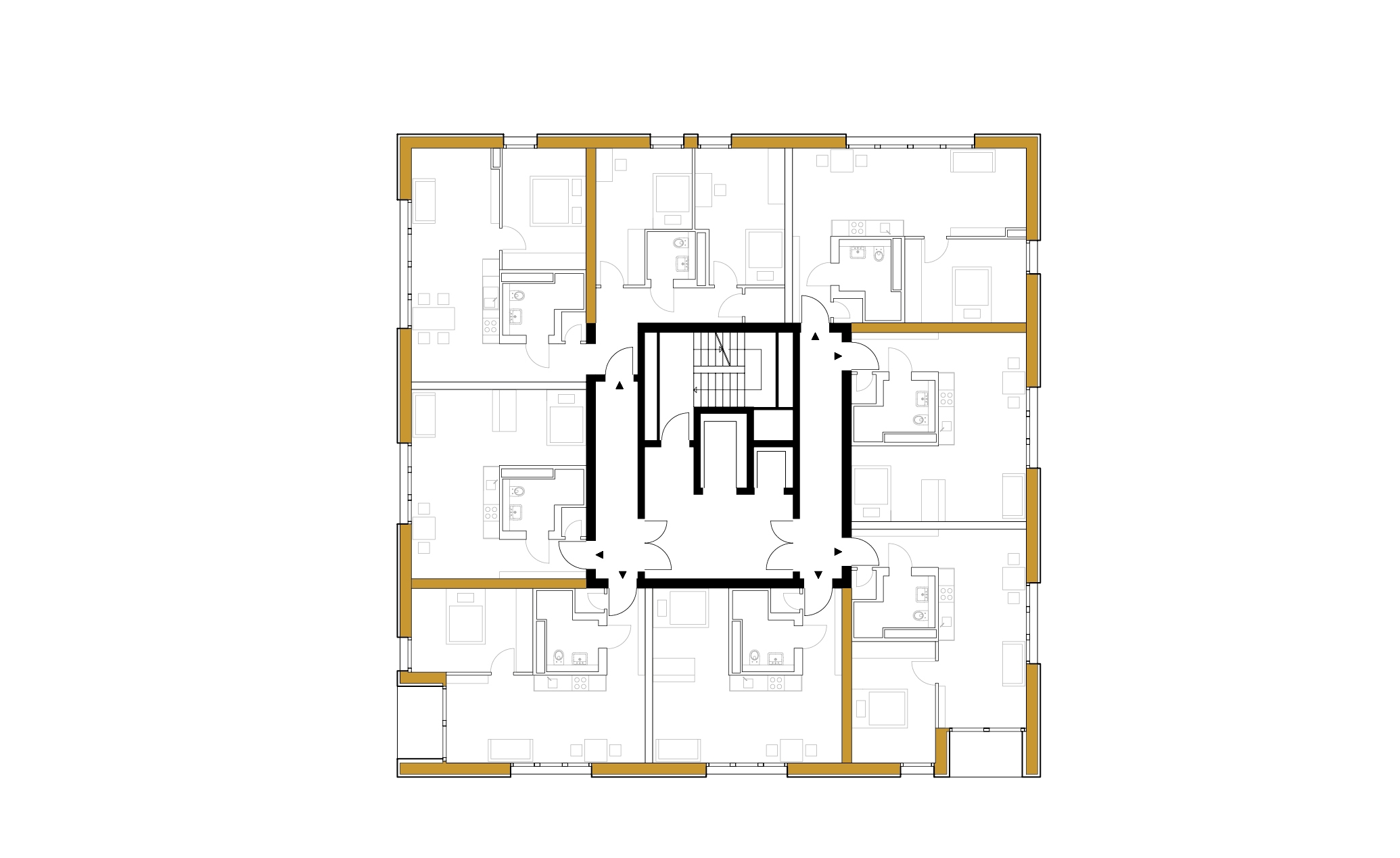

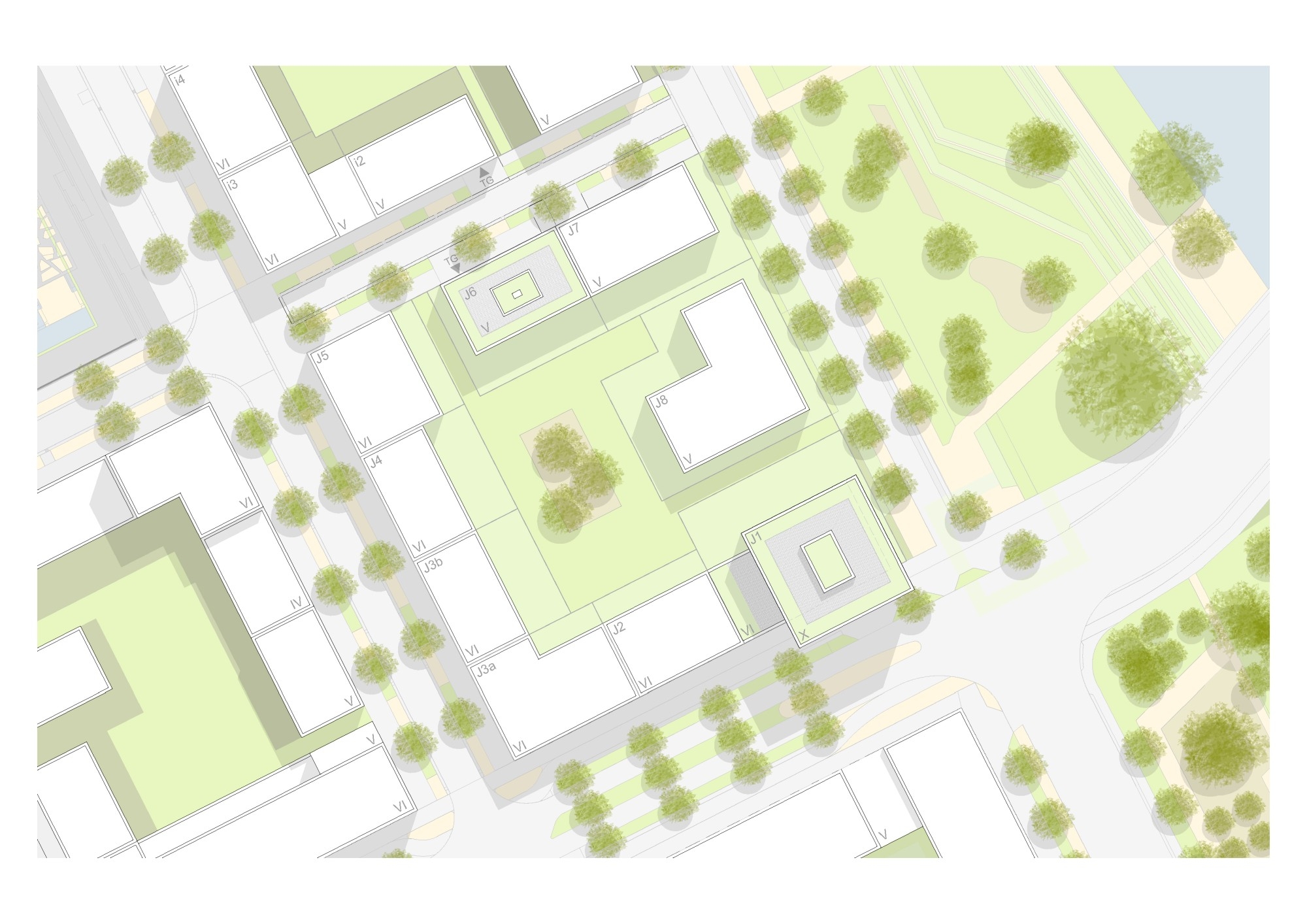

Pianta piano intermedio standard Pianta piano intermedio standard Sezione Sezione Planimetria generale dell'area Planimetria generale dell'area
