Progetti speciali

Laboratorio di modellistica

Vaduz, Liechtenstein

L’atelier di modellistica terminato 1 | L’atelier di modellistica terminato
Una costruzione portante fuori dal comune, fatta di tavole di legno piegato: progettata e costruita da studenti con l’aiuto di falegnami locali.
Progetto: Nel corso di un workshop, alcuni studenti hanno sperimentato per tre giorni con tavole e travi di legno. Si trattava di costruire plastici dei concetti strutturali e svilupparli ulteriormente in un processo sperimentale. Quattro degli otto prototipi sviluppati originariamente sono poi stati realizzati dagli studenti a grandezza naturale. Per la struttura portante più innovativa e meglio realizzabile fra tutti questi prototipi, gli elementi strutturali al grezzo sono stati costruiti e montati nel corso di una settimana. L’esperienza artigianale della falegnameria tradizionale rafforza negli studenti la consapevolezza dell’identità culturale e li sensibilizza per quanto riguarda l’impiego di risorse locali.

Legno: La struttura portante consiste di tavole di legno curvate e sfalsate per creare la caratteristica ondulazione. Per permettere la piegatura è stato necessario piallare le tavole a seconda del raggio fino a raggiungere lo spessore adatto. L’ottimizzazione del singolo elemento portante ha richiesto un gran numero di tentativi e di prove alla rottura. Il montaggio è avvenuto a mano ed è risultato semplice grazie al alcuni cavalletti d‘appoggio. Uno strato di tavole di legno stabilizza la costruzione e funge da base per l’isolamento, la ventilazione e l’involucro protettivo esterno in scandole di larice.

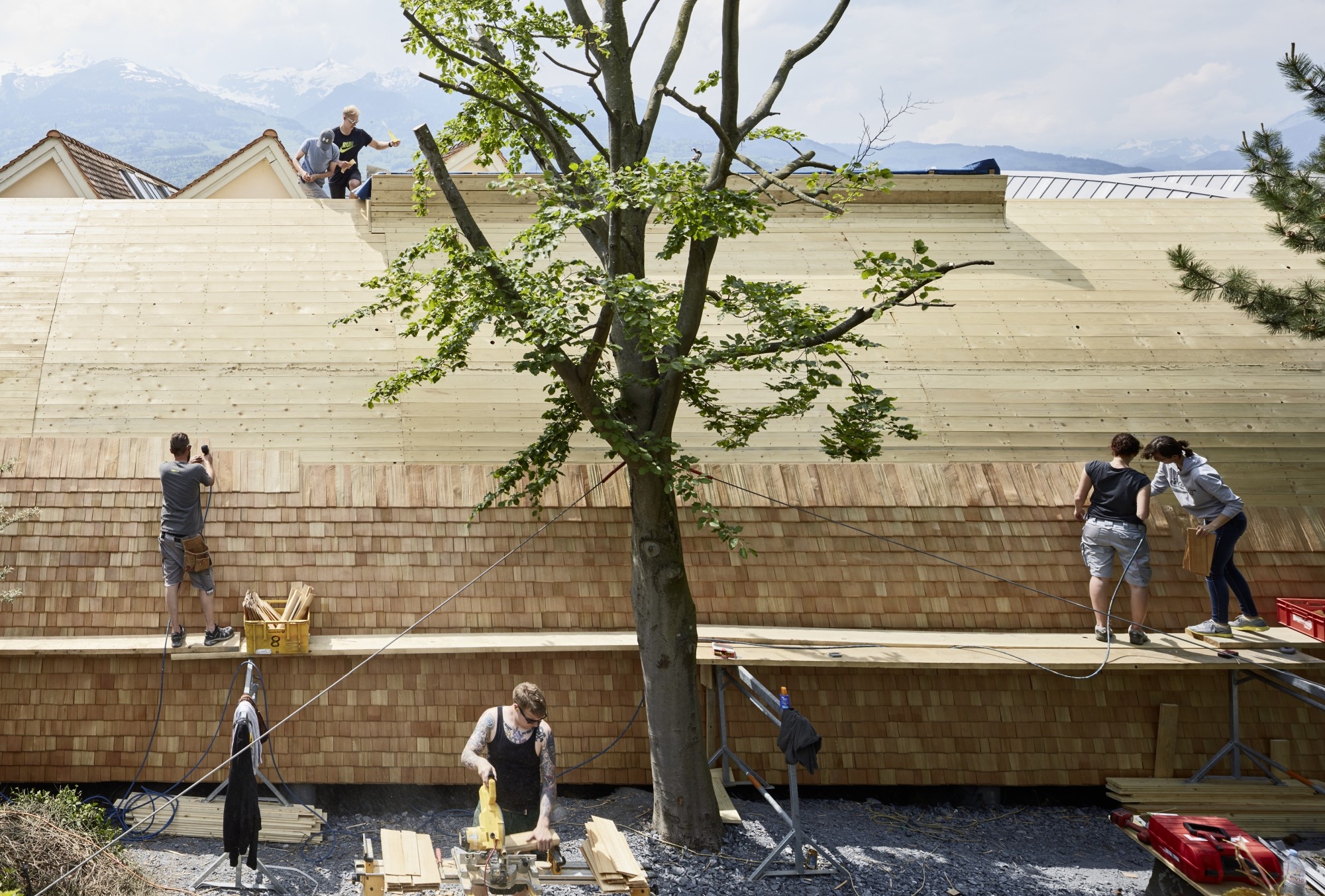

Costruzione della facciata 2 | Costruzione della facciata

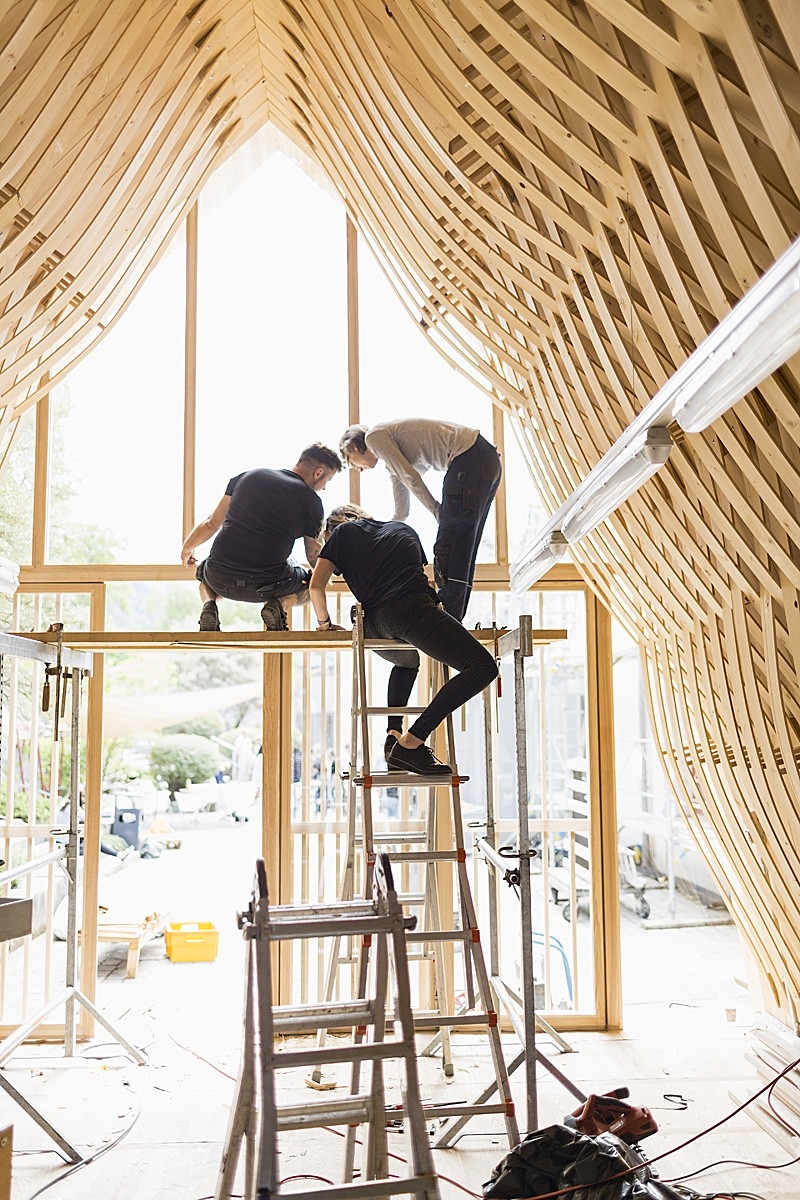

Opere di finitura interne 3 | Opere di finitura interne

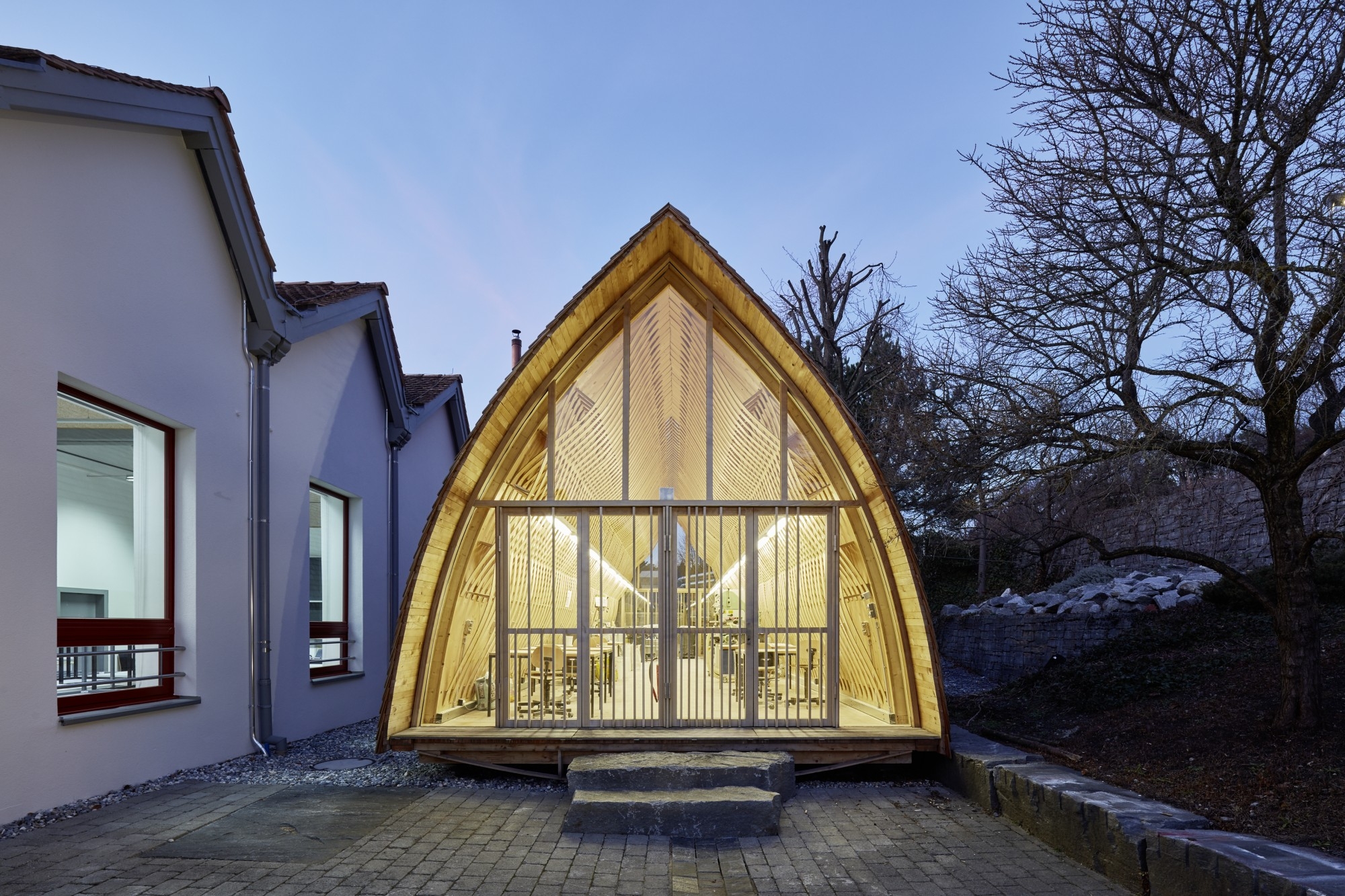

Di notte 4 | Di notte

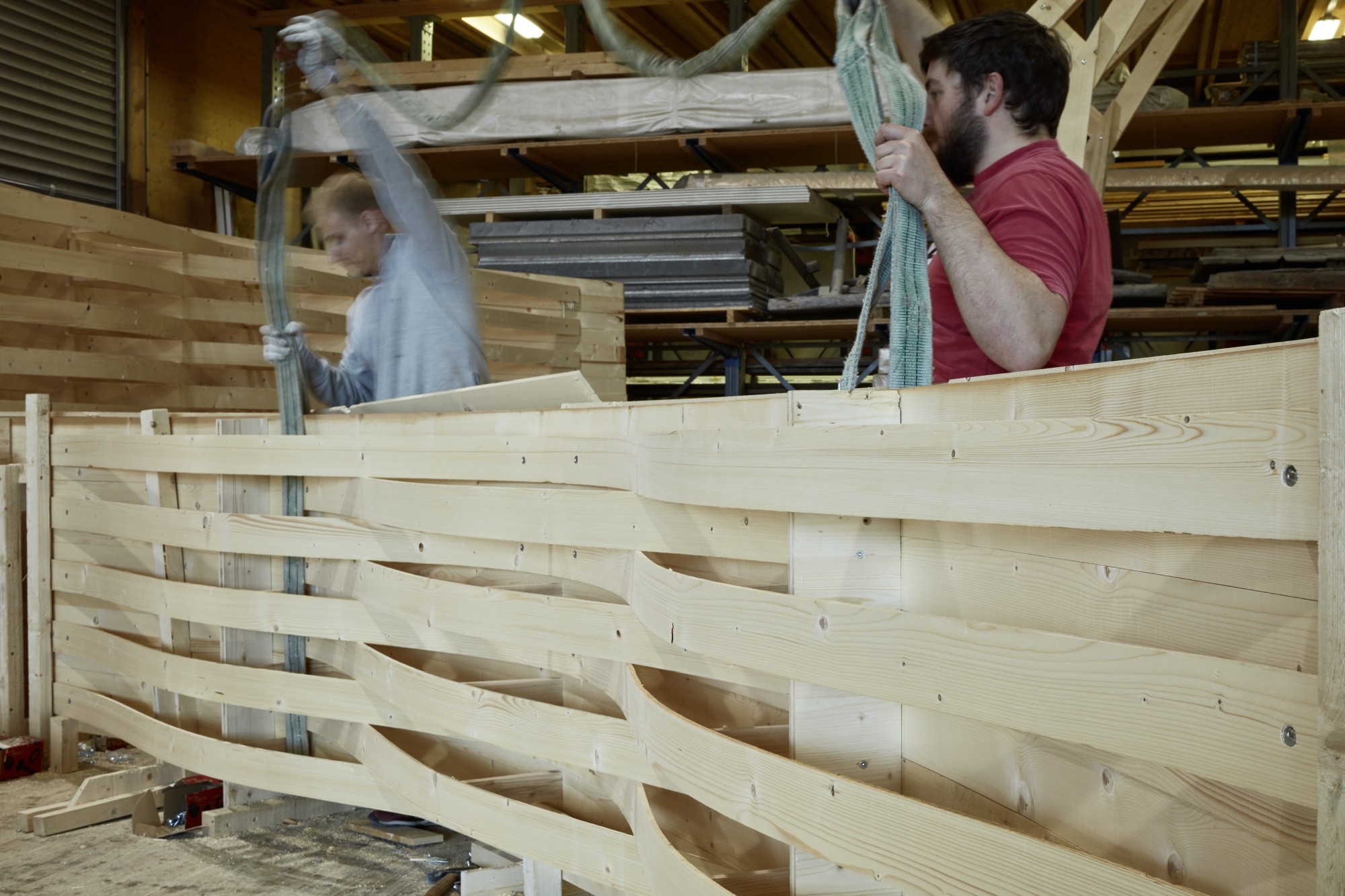

Il laboratorio di falegnameria 5 | Il laboratorio di falegnameria
43m
Informazioni di base
Anno di realizzazione |  2017
Committente |  Università del Liechtenstein (LI)
Progetto architettonico |  Urs Meister, Carmen Rist-Stadelmann, Christoph Frommelt con studenti della Università del Liechtenstein (LI)
Progetto strutturale |  Christoph Frommelt (LI)
Tempi di realizzazione |  8 mesi
Numero di piani |  1
Dimensioni del lotto |  72 m²
Superficie lorda complessiva |  72 m²
Costi di costruzione (netti) |  31 €/m² BGF

Aspetti tecnici
Concetto  |  Struttura isolata in lamelle di legno
Fornitore struttura in legno |  Studenti in collaborazione con Frommelt Zimmerei und Ing. Holzbau AG, Schaan (LI)
Origine del legno, Certificazione |  Legno di abete rosso locale (LI), scandole in larice provenienti dall’Allgäu (DE)
Filiera foresta-legno  |  Progettazione e realizzazione insieme a studenti nonché falegnami locali e altri artigiani
Impiantistica |  Stufa unica a pellet
Trasmittanza termica Pareti | Tetto | Solaio | Serramenti (W/(m²K)) |  0,17


Regional Wood Circular Economy Cost Saving 100% Wood

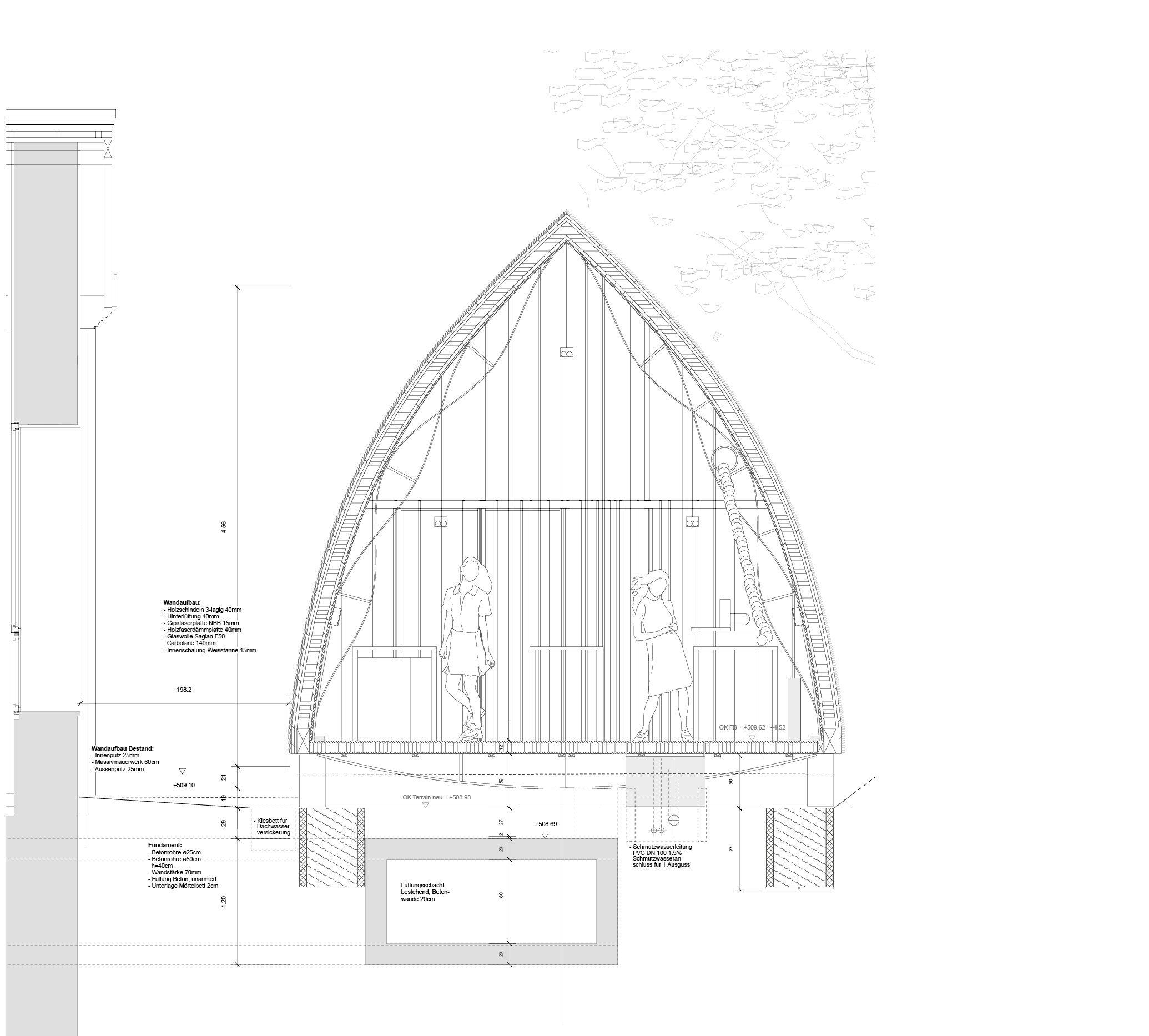

Sezione Sezione
