Stanovanjske stavbe

Večdružinska hiša Papillon

Mauren, Lihtenštajn

Pogled s severozahoda 1 | Pogled s severozahoda
Stanovanjski kompleks je sestavljen iz treh stavb v montažni leseni konstrukciji, ki se naravno vključujejo v pobočje.
Oblikovanje: Sredi majhnega poselitvenega območja stoji stanovanjski kompleks Papillon z več kot 1 000 m² stanovanjskih in 600 m² uporabnih površin. Njegova posebnost je, da je lahko družina preko natečaja pripomogla k razvoju stanovanjskega kompleksa z lastniškimi in dodatnimi najemnimi stanovanji. Stavba je zasnovana tako, da nudi življenjski prostor trem generacijam. Loža, vrtovi in dvorišča so na nižji strani omejeni s tronadstropnim balkonom, na vogalu pobočja stoji kvadratna stavba, nasproti nje pa kockasta stavba z delavnico in prostorom za glasbene vaje.

Les: Na betonsko podlago je postavljena stavba iz lesenih montažnih elementov. Betonirane so bili le ojačane osnove za stopnišče in dvigalo. Nosilna konstrukcija notranjih in zunanjih sten je iz masivnih lesenih večslojnih plošč, konstrukcijski elementi so vidni, nenosilne notranje stene za prilagodljive stanovanjske enote pa so narejene v načinu lahke gradnje. Stropi so izdelani v obliki leseno-betonsko kompozitne strukture. Premaz na fasadnih lesenih elementih skrbi za optimalno trajnost in minimalno vzdrževanje.

Energija: Nizkoenergijska stavba uporablja kot vir toplote približno 100 metrov globoke zemeljske sonde skupaj z visoko učinkovito toplotno črpalko.

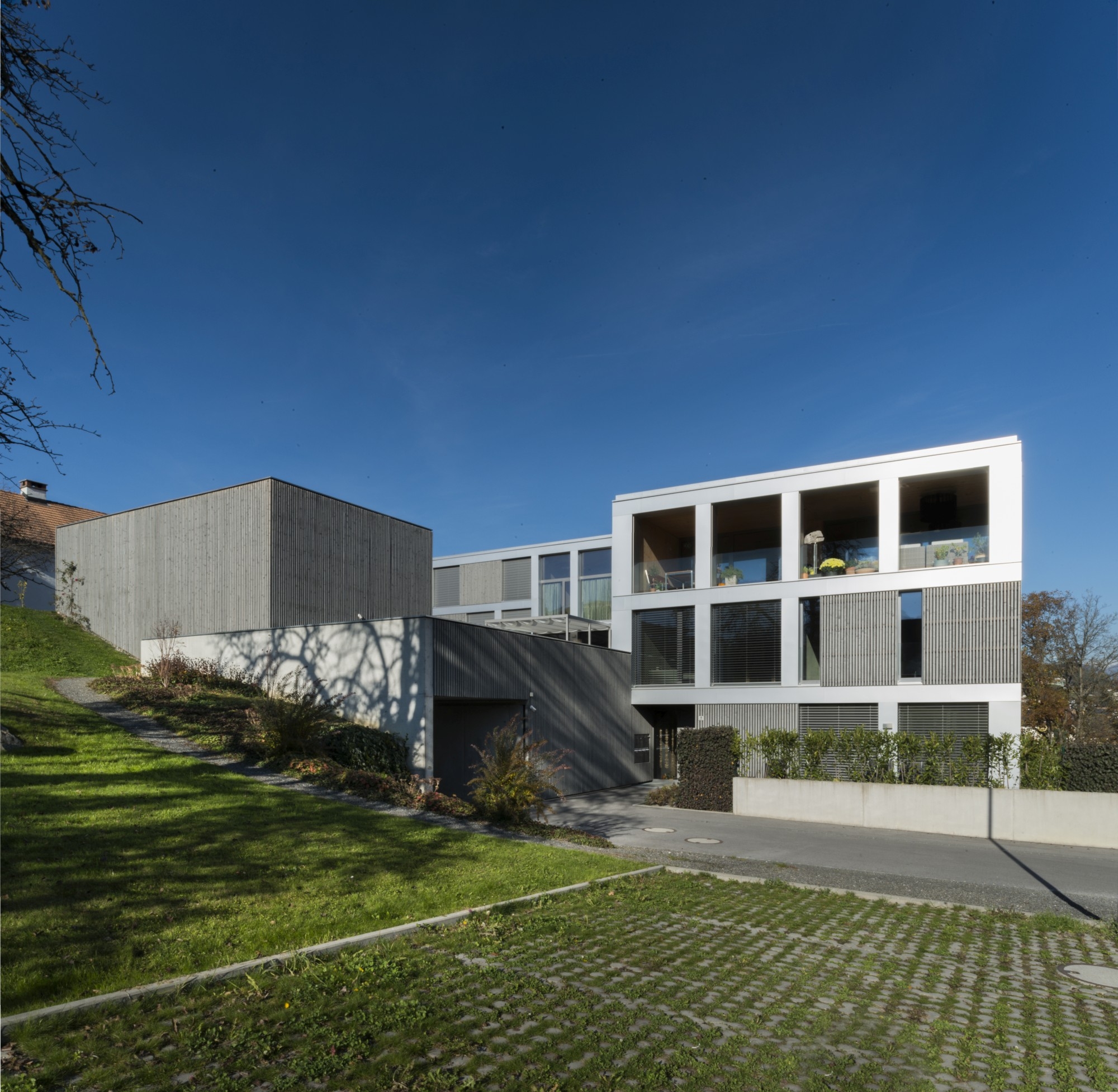

Pogled z jugovzhoda 2 | Pogled z jugovzhoda

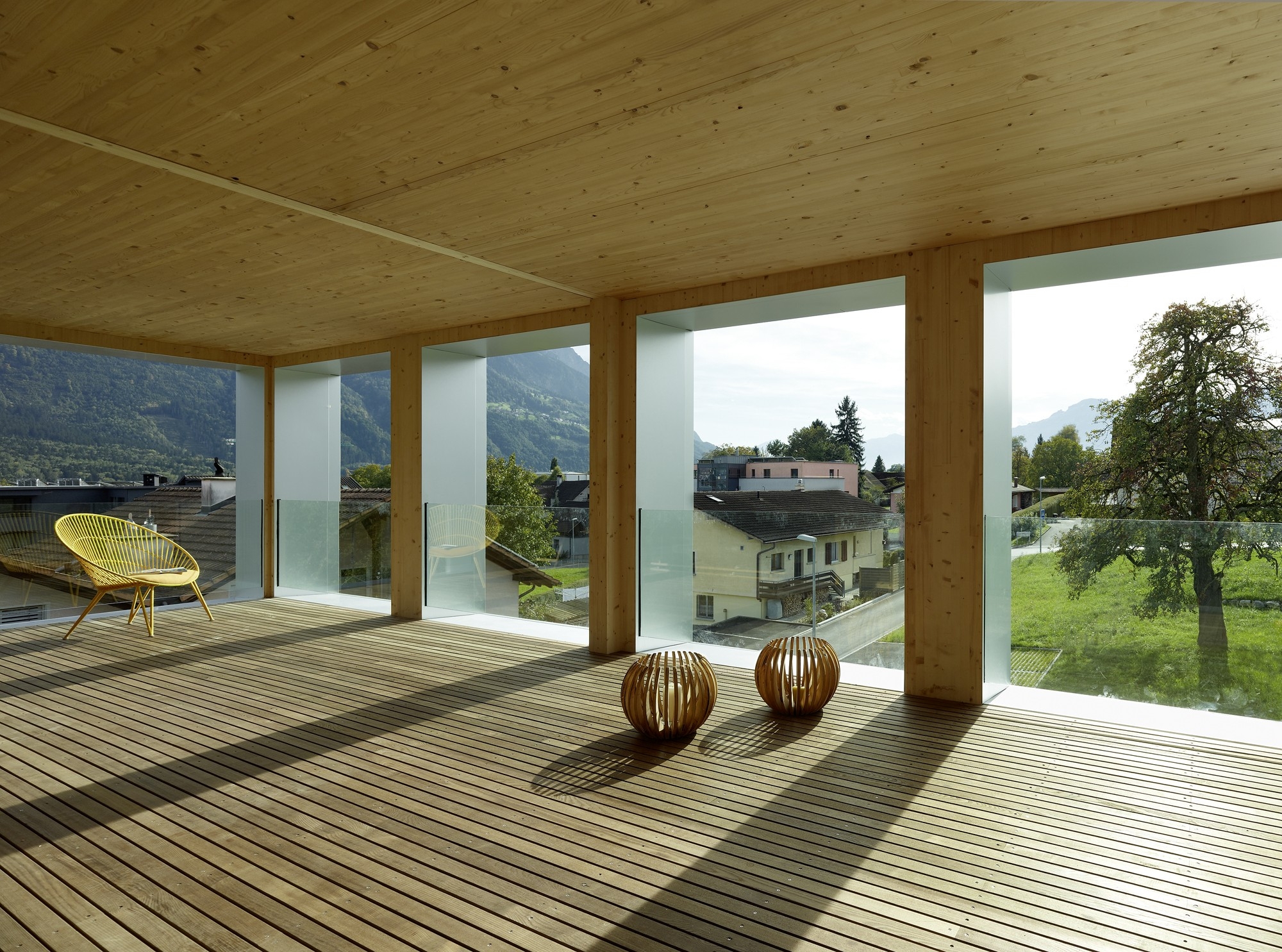

Terasa 3 | Terasa

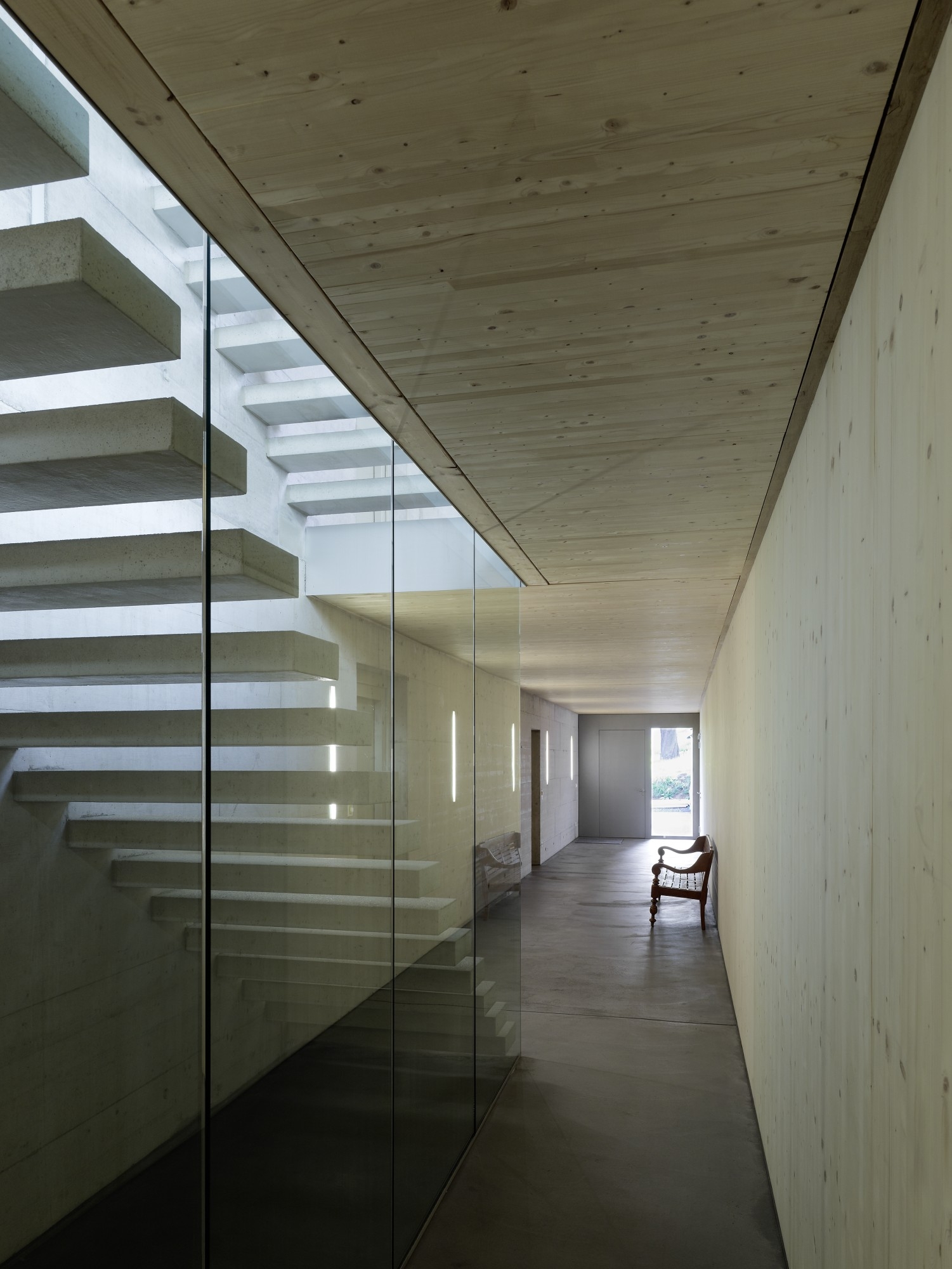

Stopnice 4 | Stopnice
39m
Splošne informacije
Leto zaključka |  2012
Investitor |  BFS Biedermann Bühel Familienstiftung, Mauren (LI)
Arhitektura |  Gohm Hiessberger Architekten ZT GmbH, Feldkirch (AT)
Gradbeni inženiring |  Silvio Wille Anstalt, Balzers (LI); Holzbau: XYLO AG, Schaan (LI)
Čas gradnje |  19 mesecev
Število nadstropij |  4
Velikost parcele |  1 553 m²
Bruto talna površina |  2 494 m²
Stroški gradnje (gradnja in tehnična oprema, neto) |  2 800 EUR/m² bruto površina
Nagrade |  2017 nagrada LIA »Gutes Bauen in Liechtenstein«, 2013 nominacija »Constructive Alps«, 2013 priznanje »best architects 14«

Tehnični vidiki
Koncept |  Klet: železobeton z notranjo izolacijo, pritličje in nadstropja: vnaprej izdelani leseni elementi, leseno-betonski kompozitni stropovi, nosilna konstrukcija iz masivnih več slojnih lesenih plošč; vhodna osnova iz betona
Obdelava lesa |  Frommelt Zimmerei und Ing. Holzbau AG, Schaan (LI)
Izvor lesa, certificiranje |  Švica (CH), Certificiranje: FSC, HSH (Herkunftszeichen Schweizer Holz)
Gozdno-lesna veriga vrednosti |  Da, sodelovali so skoraj izključno samo lokalni obrtniki
Standard energetske učinkovitosti |  Nizkoenergijski standard (Minergie P)
Energetski sistemi |  Talno ogrevanje z individualnim nadzorom v posameznem prostoru, nadzorovano prezračevanje bivalnih prostorov z 80% stopnjo rekuperacije toplote; priprava tople vode preko zemeljskih sond, toplotne črpalke s stopnjo učinkovitosti 100; nadzorovano prezračevanje s komfortno prezračevalno napravo (stopnja potrebne toplote za ogrevanje 78% preko rotacijskega toplotnega izmenjevalca)
Poraba energije |  Hiša B = 28 kWh/m²a, Hiša C = 25 kWh/m²a (potrebna toplota za ogrevanje)
U-vrednost sten | strehe | tal | oken (W/(m²K)) |  0,14 | 0,10 | 0,12 | 0,63


Regional Wood Circular Economy

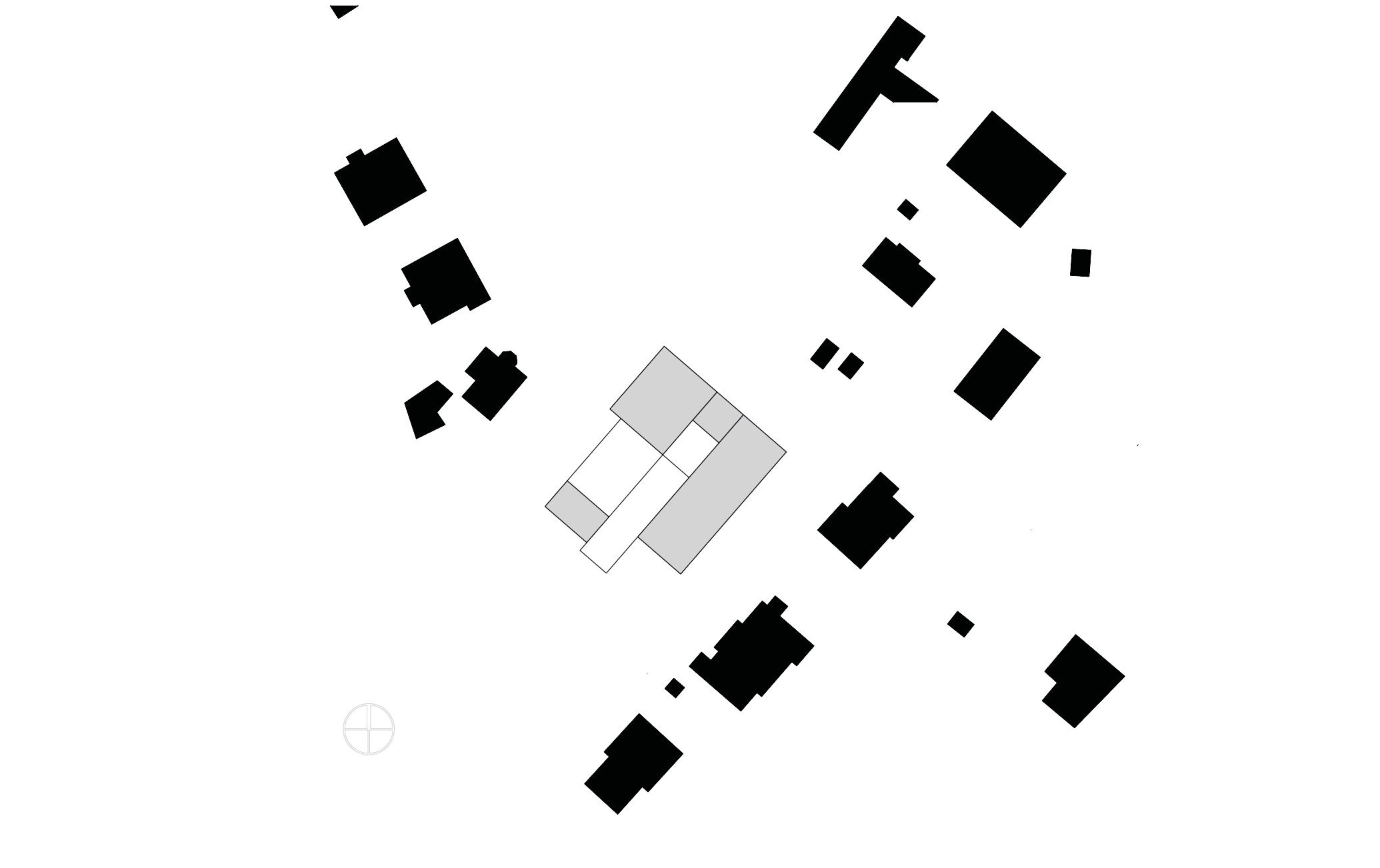

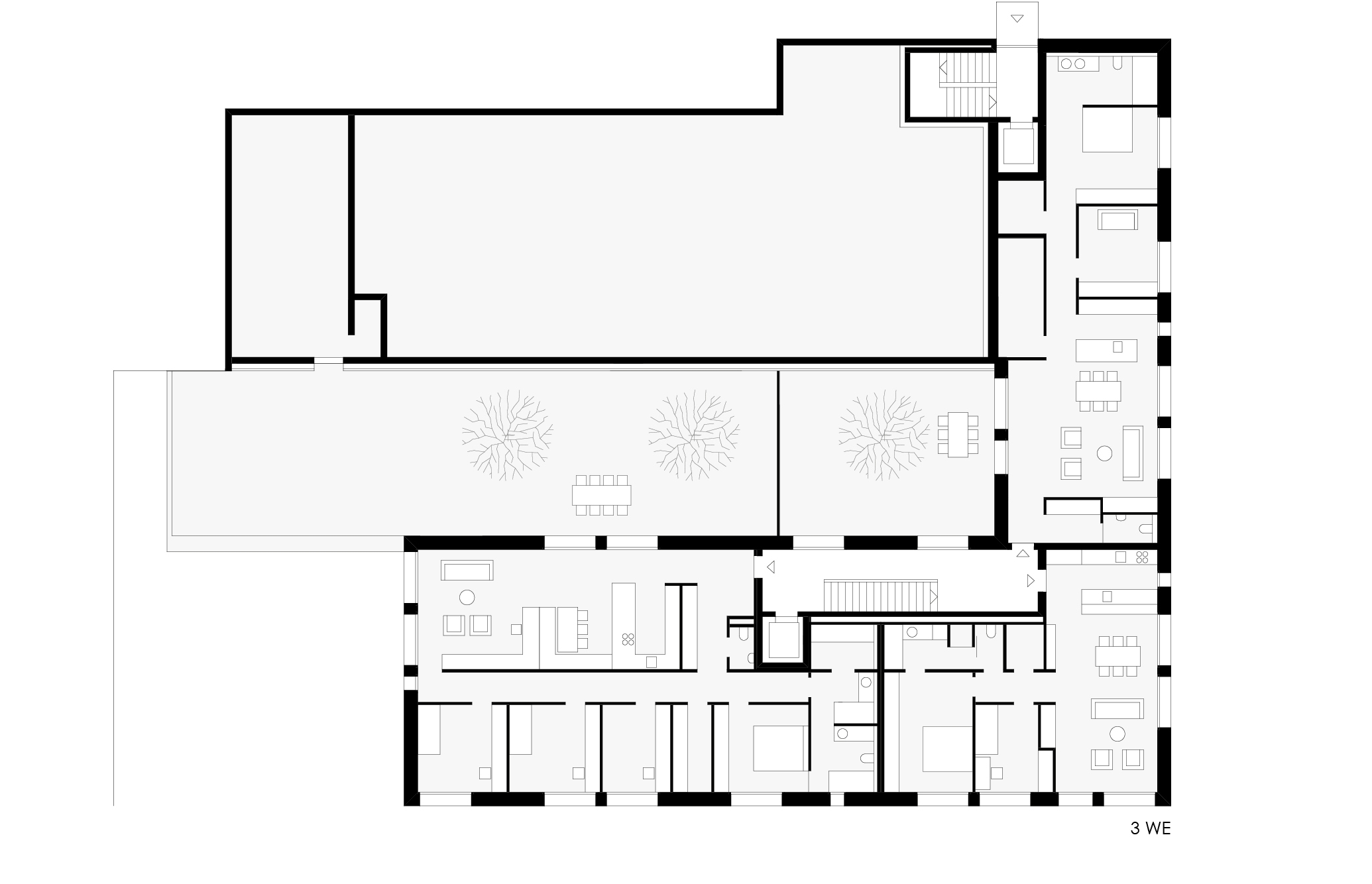

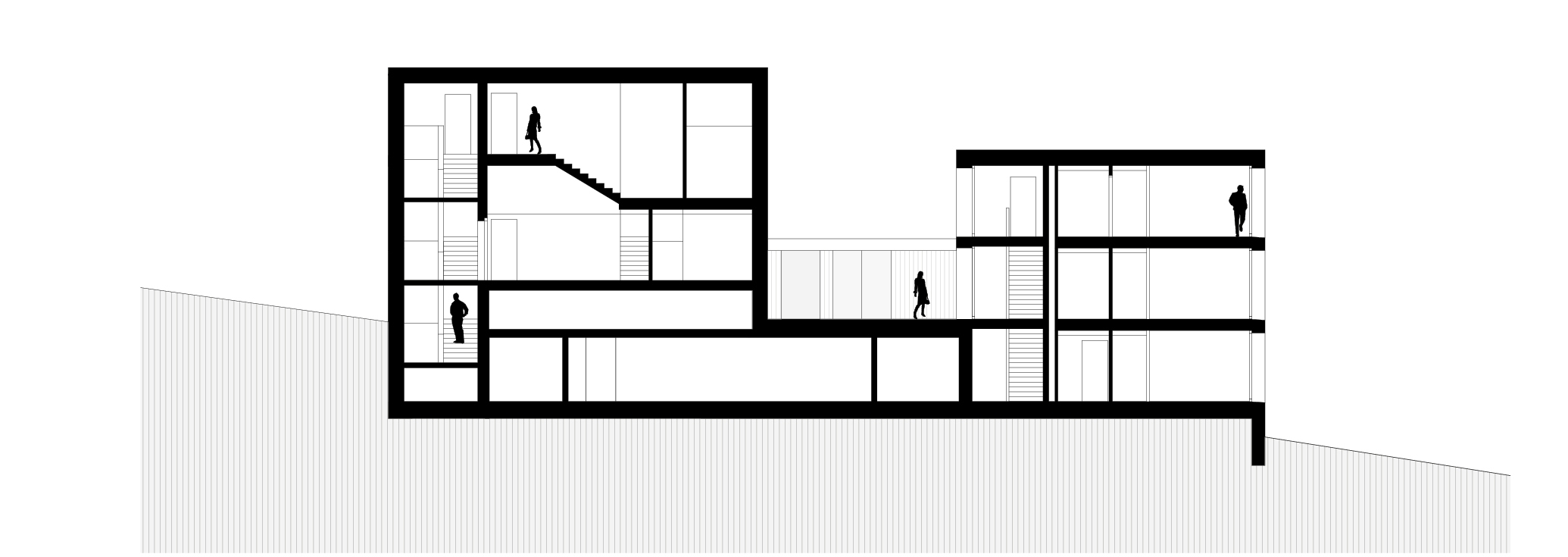

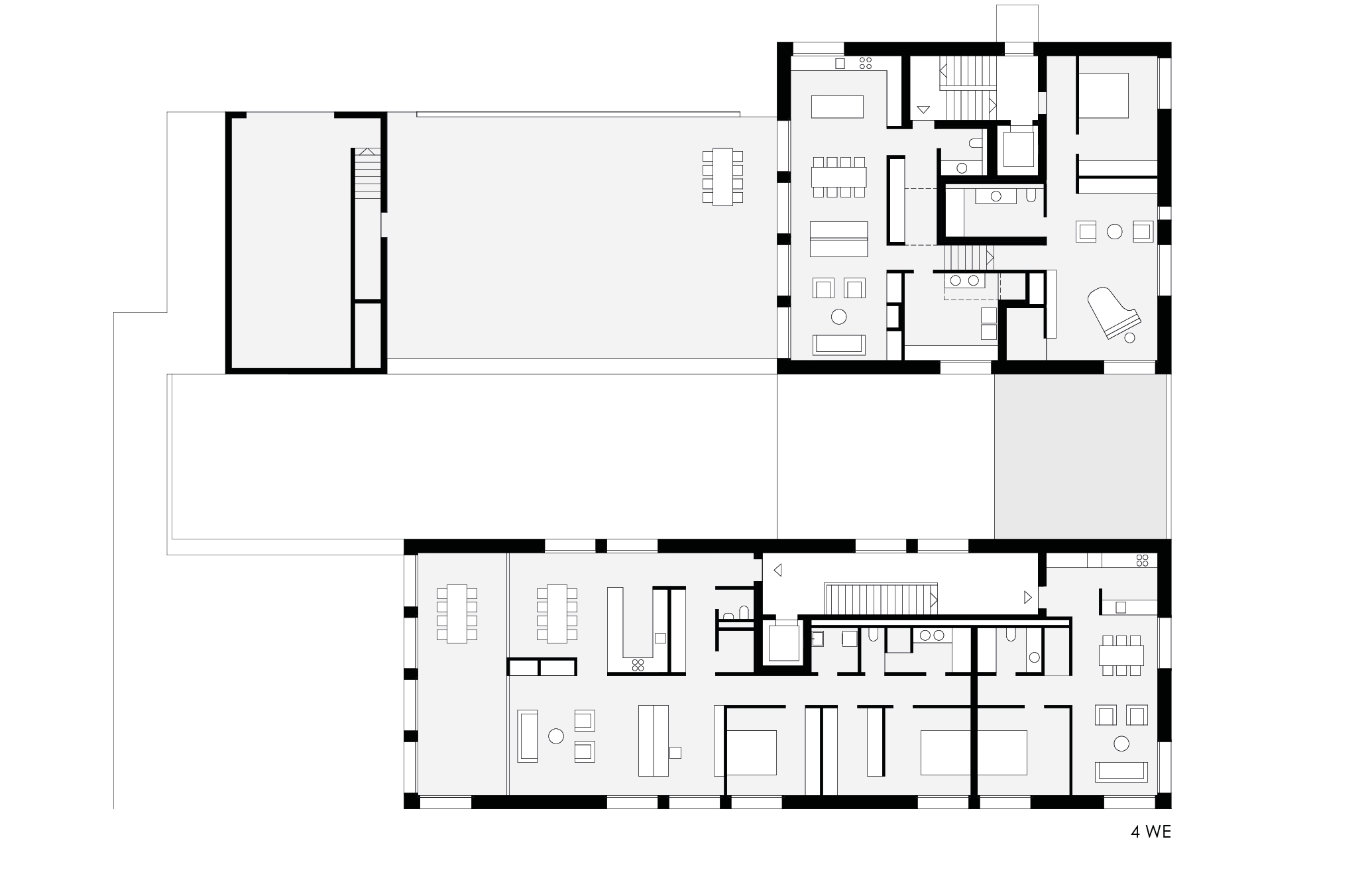

Lokacijski načrt Lokacijski načrt Tloris pritličja Tloris pritličja Tloris 1. nadstropja Tloris 1. nadstropja Prerez Prerez
