Gradbeni inženirski objekti

Stari most čez reko Ren

Vaduz (Lihtenštajn), Sevelen (Švica)

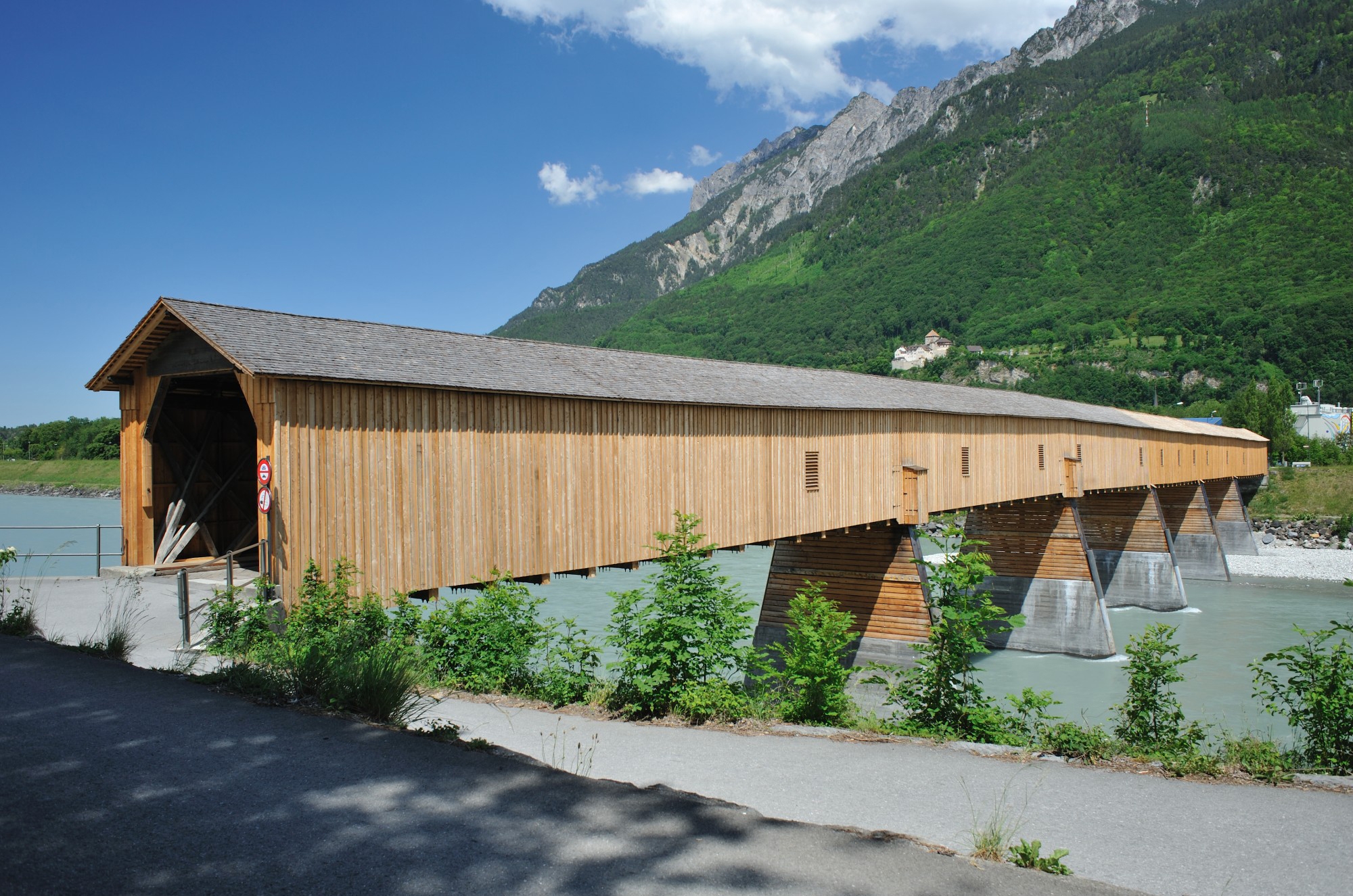

Stari most čez reko Ren 1 | Stari most čez reko Ren
Spomeniško zavarovani Stari most čez reko Ren je bil kot zadnji svoje vrste celovito saniran in še naprej povezuje državi in ljudi.
Zgodovina: Leta 1871 je bil zgrajen prvi most čez reko Ren. Struktura je bila 30 let kasneje zaradi slabega vzdrževanja v tako propadajočem stanju, da je bila gradnja novega mostu cenejša kot sanacija starega. Leta 1901 je bil na stebrih starega mostu in z njegovim konstrukcijskim lesom zgrajen nov most. Do leta 1975 je ta most predstavljal edino povezavo med občinama Vaduz in Sevelen (nosilnost 6 ton), danes pa je namenjen le pešcem in kolesarjem. Kot zadnji leseni most med Lihtenštajnom in Švico ter hkrati zadnji leseni most nad Bodenskim jezerom spada pod spomeniško varstvo obeh držav.

Sanacija: V okviru obnove v letih 2008-2010 so bili temelji zamenjani z novo betonsko podlago in lesenimi jarmi ter obnovljen poškodovan konstrukcijski les. Obnovljeni so bili leseni opaži, skodlasta streha, razsvetljava, protipožarna naprava in avtomatska naprava za gašenje z vodo. Izvedba sanacije je bil politični izziv, ki je zahteval sodelovanje številnih uradov in političnih organov. Vaduz, ki je imel večji del stroškov, je dela dodeljeval po lihtenštajnskih zakonih. Nasprotno pa so na gradbišču veljali (večinoma enaki) predpisi obeh držav.

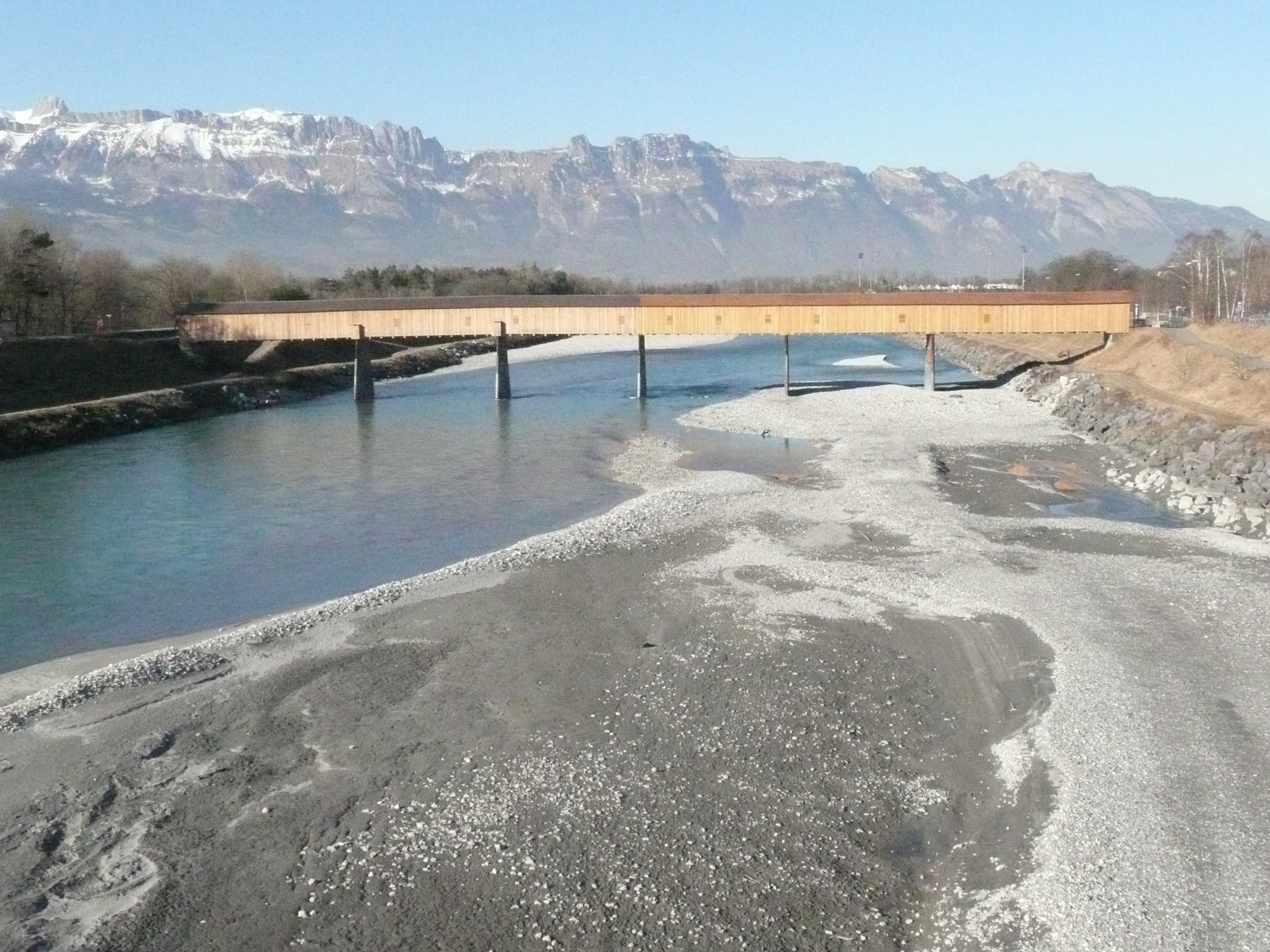

Ren pri nizkem vodostaju 2 | Ren pri nizkem vodostaju

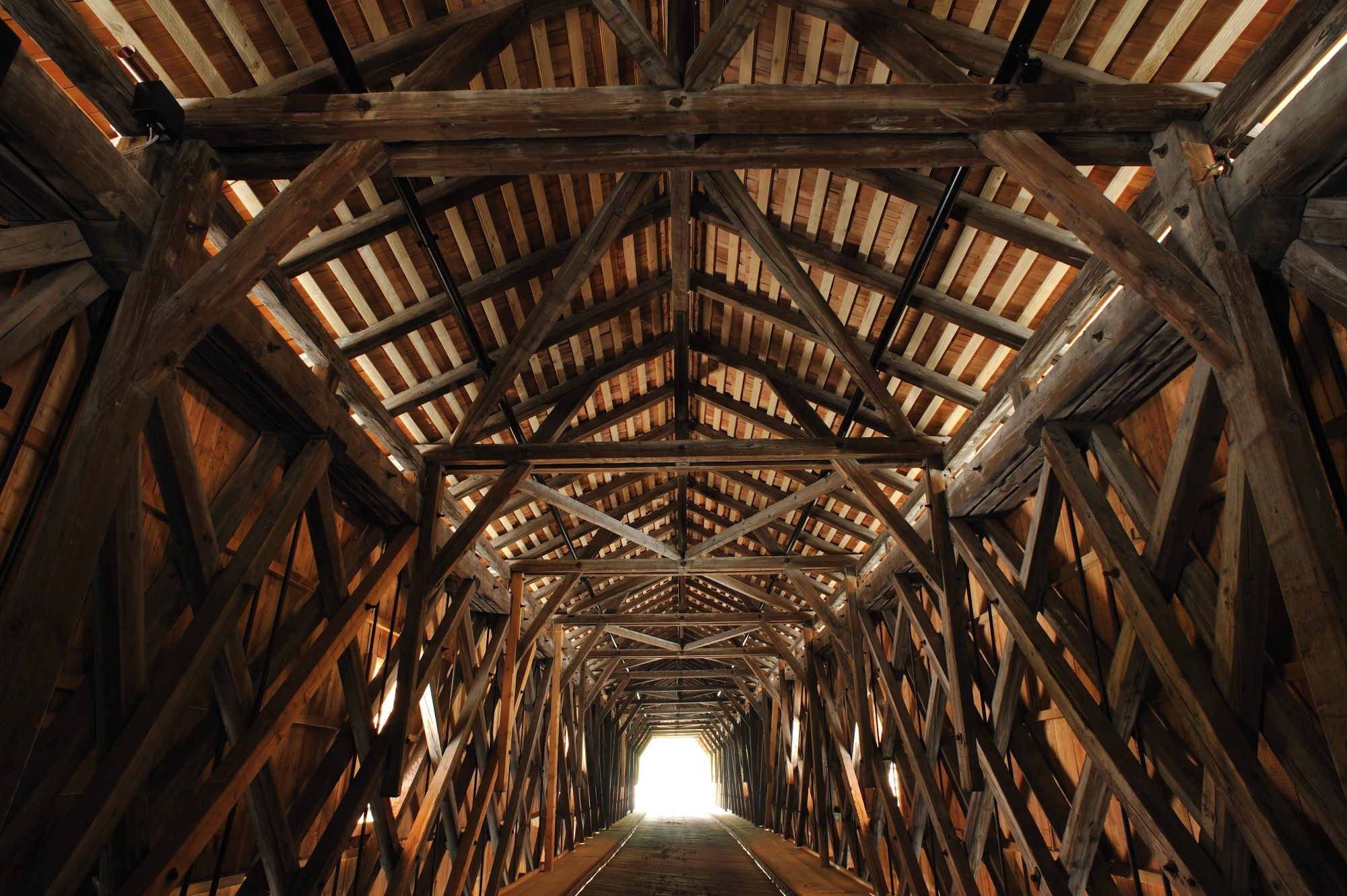

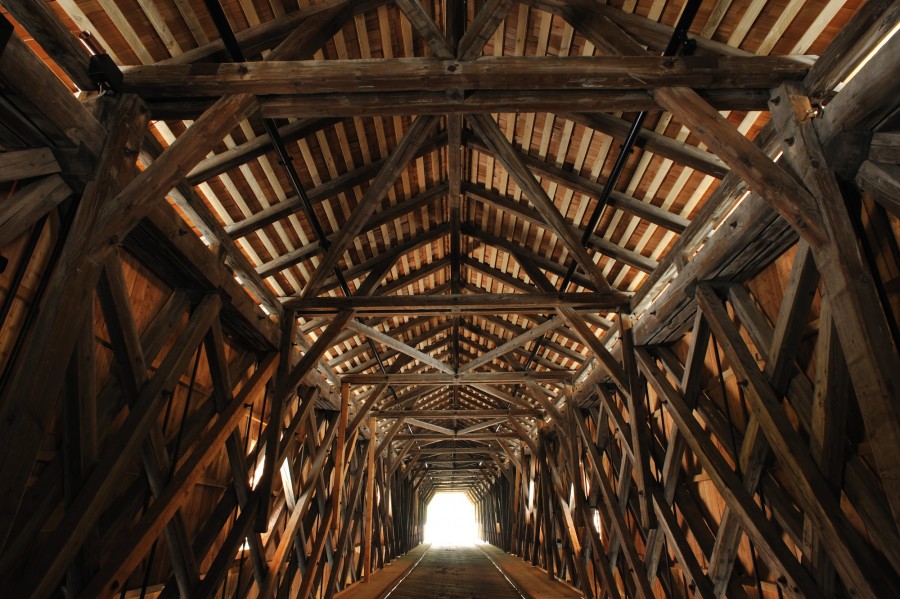

Lesena nosilna konstrukcija - znotraj 3 | Lesena nosilna konstrukcija - znotraj

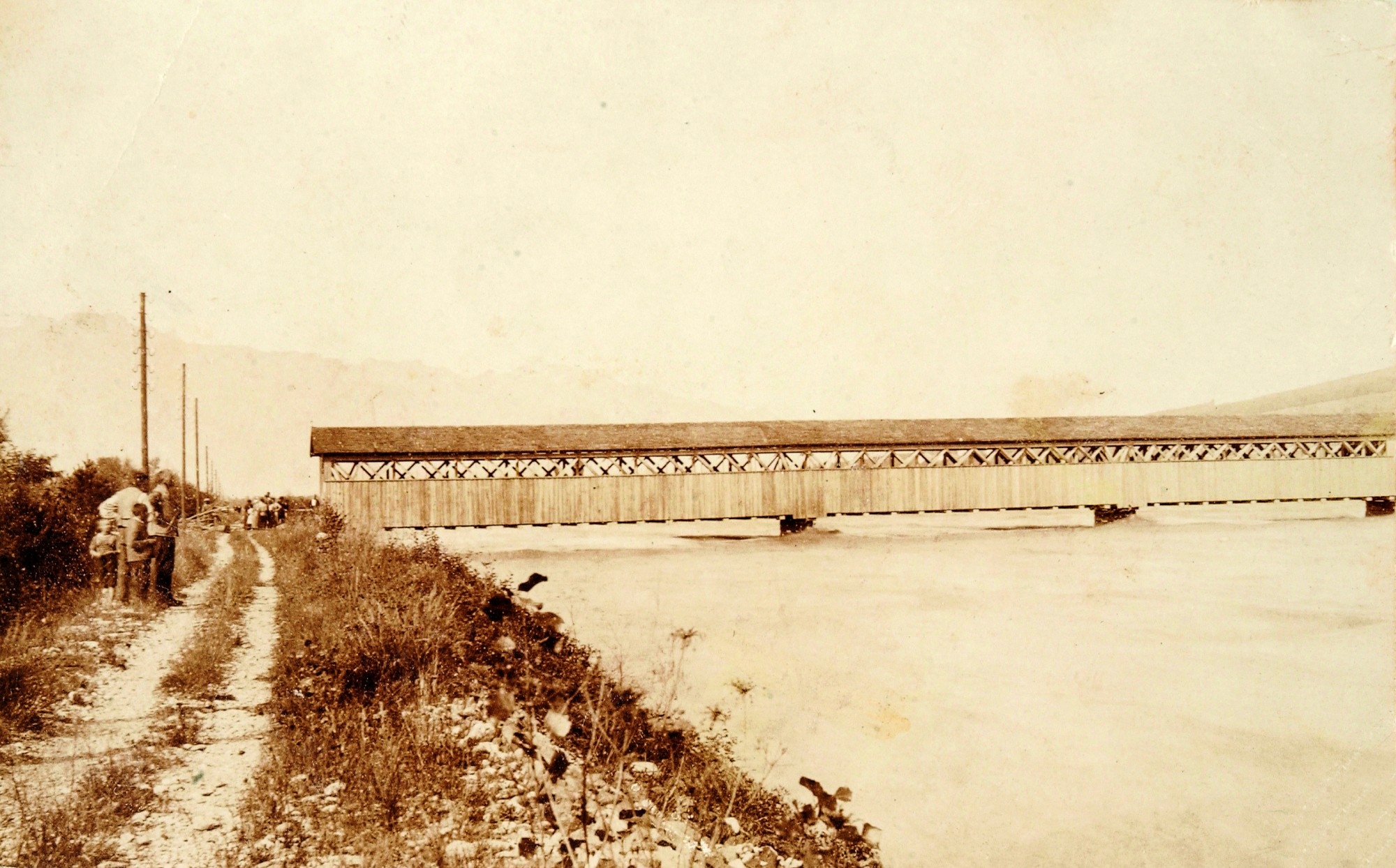

Most leta 1927 4 | Most leta 1927
37m
Splošne informacije
Leto zaključka |  1871/1901/2010
Investitor |  Občina Vaduz (LI) 2/3, občina Sevelen (CH) 1/3
Arhitektura |  Tragweite AG - vogt ingenieure, Vaduz (LI)
Gradbeni inženiring |  Tragweite AG - vogt ingenieure, Vaduz (LI)
Čas gradnje |  14 mesecev (sanacija 2008-2010)
Stroški gradnje (gradnja in tehnična oprema, neto) |  28 000 frankov (1871), 35 545 frankov (1901), 3,28 mio. EUR (2010)
Nagrade |  „Roter Nagel" društva Südkultur (2013)

Tehnični vidiki
Koncept |  Paličje iz lesa (spodnji in zgornji rob povezan z vertikalnimi železnimi vlečnimi drogovi), vozna površina v masivnem hrastu, lesene strešne skodle iz macesna
Obdelava lesa |  2011: ARGE Frommelt / Konrad Schaan (Frommelt Zimmerei und Ing. Holzbau AG, Schaan / Schreinerei Konrad Jürgen, Vaduz (LI))
Gozdno-lesna veriga vrednosti |  Dela so bila izvedena s strani lokalnih podjetij (LI/CH)
Energetski sistemi |  Protipožarna naprava in avtomatska naprava za gašenje z vodo


Circular Economy 100% Wood

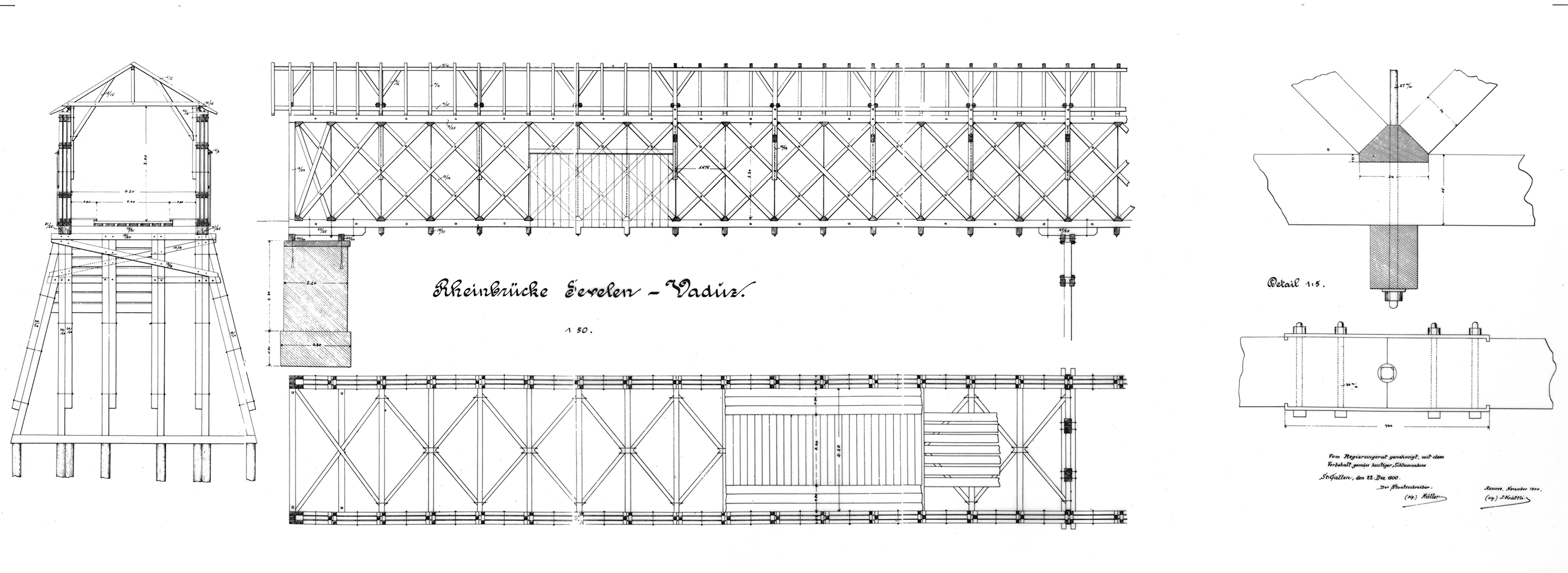

Konstrukcijski Načrt podjetja Krättli, Schmidt und Beck iz Azmoosa (CH), November 1900 Konstrukcijski Načrt podjetja Krättli, Schmidt und Beck iz Azmoosa (CH), November 1900
