Poslovne stavbe

Illwerke Zentrum Montafon

Vandans, Avstrija

Pogled s severa 1 | Pogled s severa
Lesena gradnja superlativov: ena največjih poslovnih stavb iz lesa na svetu, ki postavlja nove standarde trajnostne gradnje.
Oblikovanje: Da bi vzpostavili primerljive pogoje za vseh 270 delovnih mest, je bila globina stavbe omejena. Dolžina se je zato povečala na 120 metrov, stavba pa je bila potisnjena navzven čez površino vode. Oblikovanje se osredotoča na prednosti modularnega načina gradnje in zmogljivosti lokalne obrtne dejavnosti. Možnosti hibridne gradnje so bile izkoriščene v celoti tako, da so bile prednosti lesene gradnje kombinirane s prednostmi masivne gradnje.

Les: Center Illwerke predstavlja prvo uporabo sistema „LifeCycle Tower (LCT)" na prostem trgu. Ta gradbeni sistem omogoča z vnaprej izdelanim leseno-betonskim kompozitnim stropom leseno gradnjo tudi prek meja visoko gradenj. Ojačana konstrukcija je v veliki meri sestavljena iz železobetona (podlaga, osnova stavbe). Nosilne fasade so sestavljene iz dvojnih lesenih podpornikov.

Energija: Visoko učinkovita tehnologija toplotnih črpalk z zmogljivostjo nad 4,5; popolnoma avtomatski prezračevalni sistem z rekuperacijo toplote; merjenje CO2 za uravnavanje prostorninskega pretoka; avtomatsko regulirano krmiljenje žaluzij; LED osvetlitev s senzorjem gibanja in neprodušen ovoj stavbe omogočajo standard pasivne hiše. Kot vir energije skozi vse leto služi hladna voda iz hidroelektrarne. Uporabniki lahko prek svojega računalnika upravljajo svetlobo, temperaturo in zaščito pred bleščanjem.

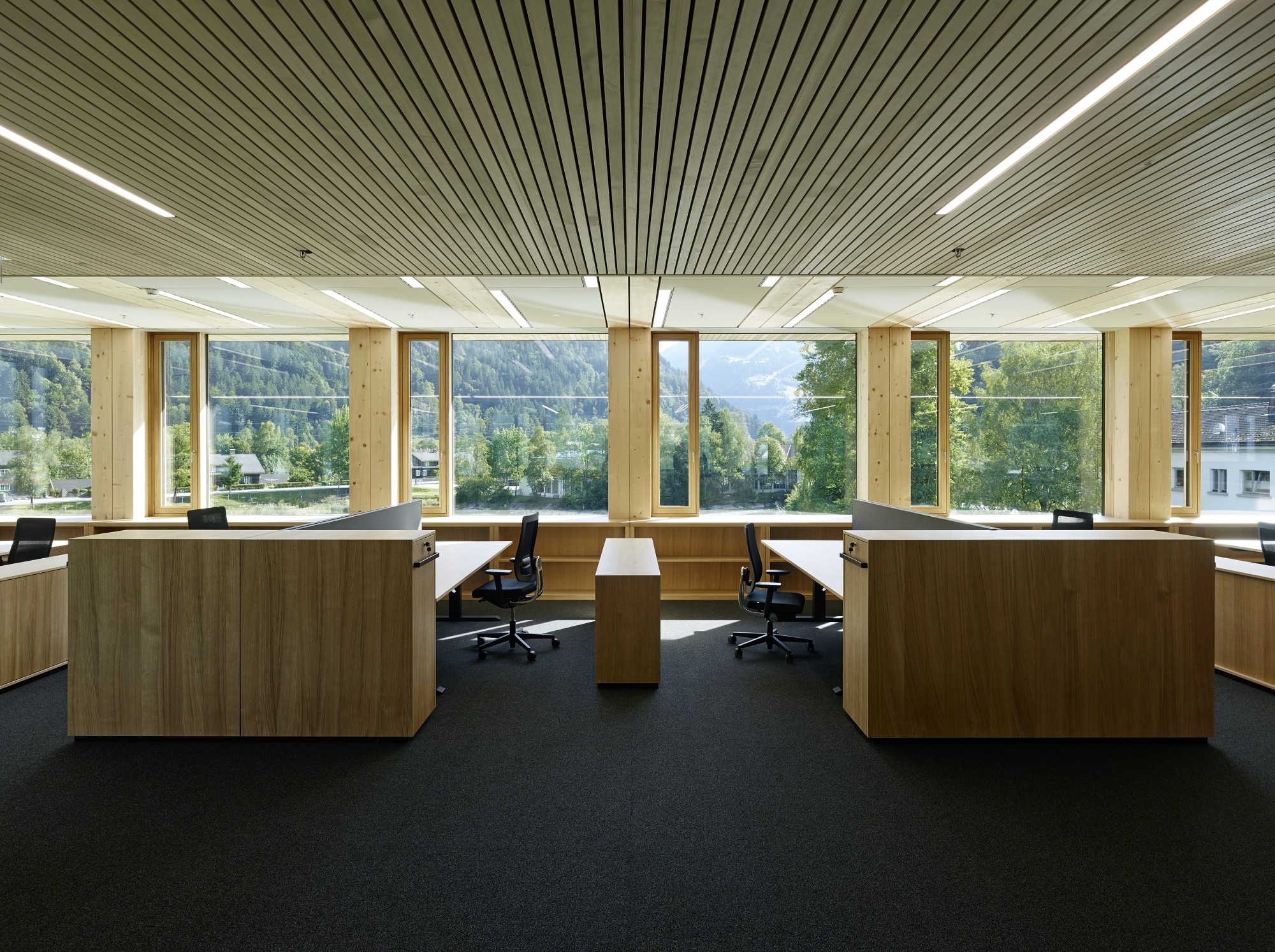

Delovna mesta 2 | Delovna mesta

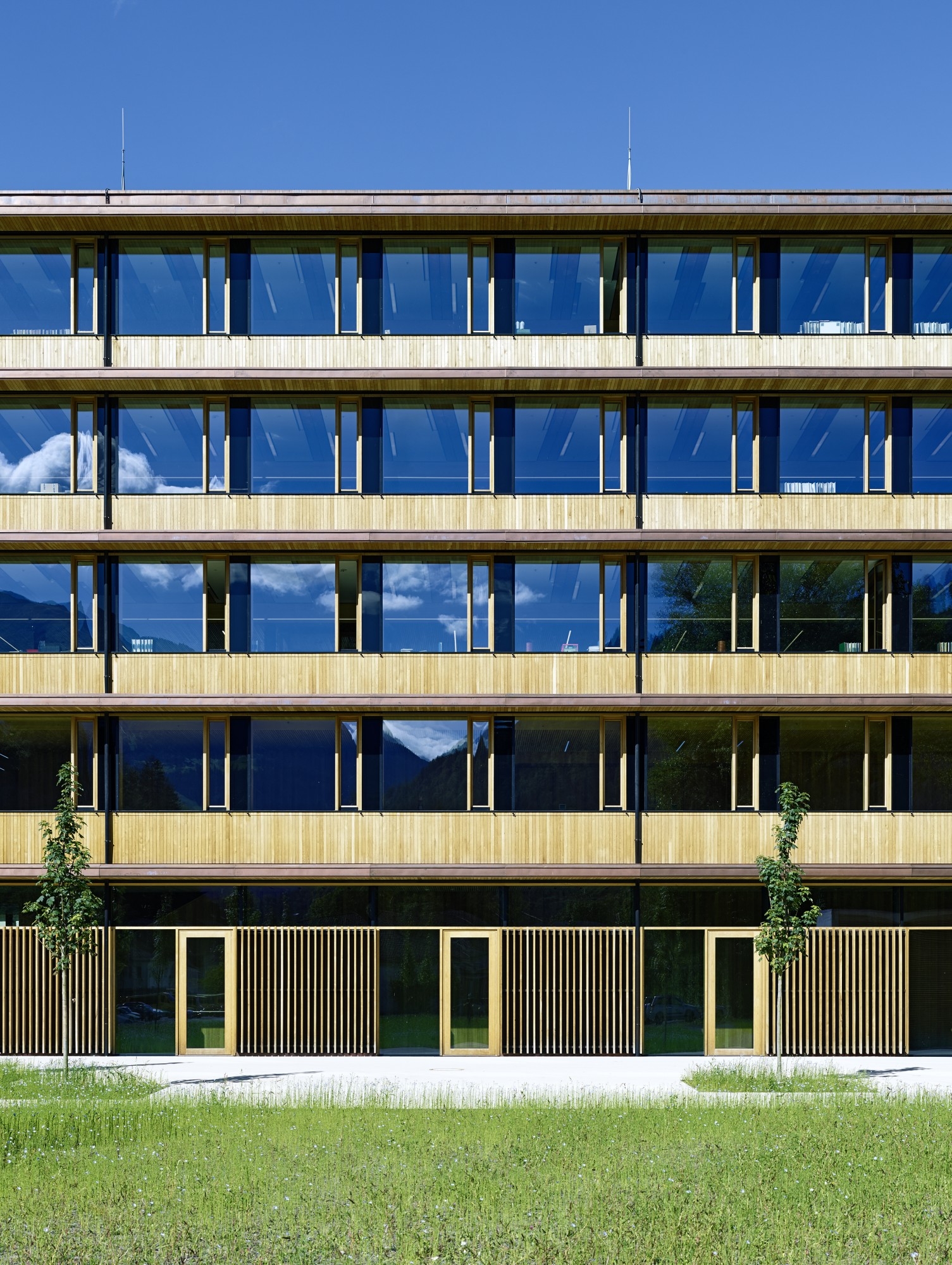

Fasada 3 | Fasada

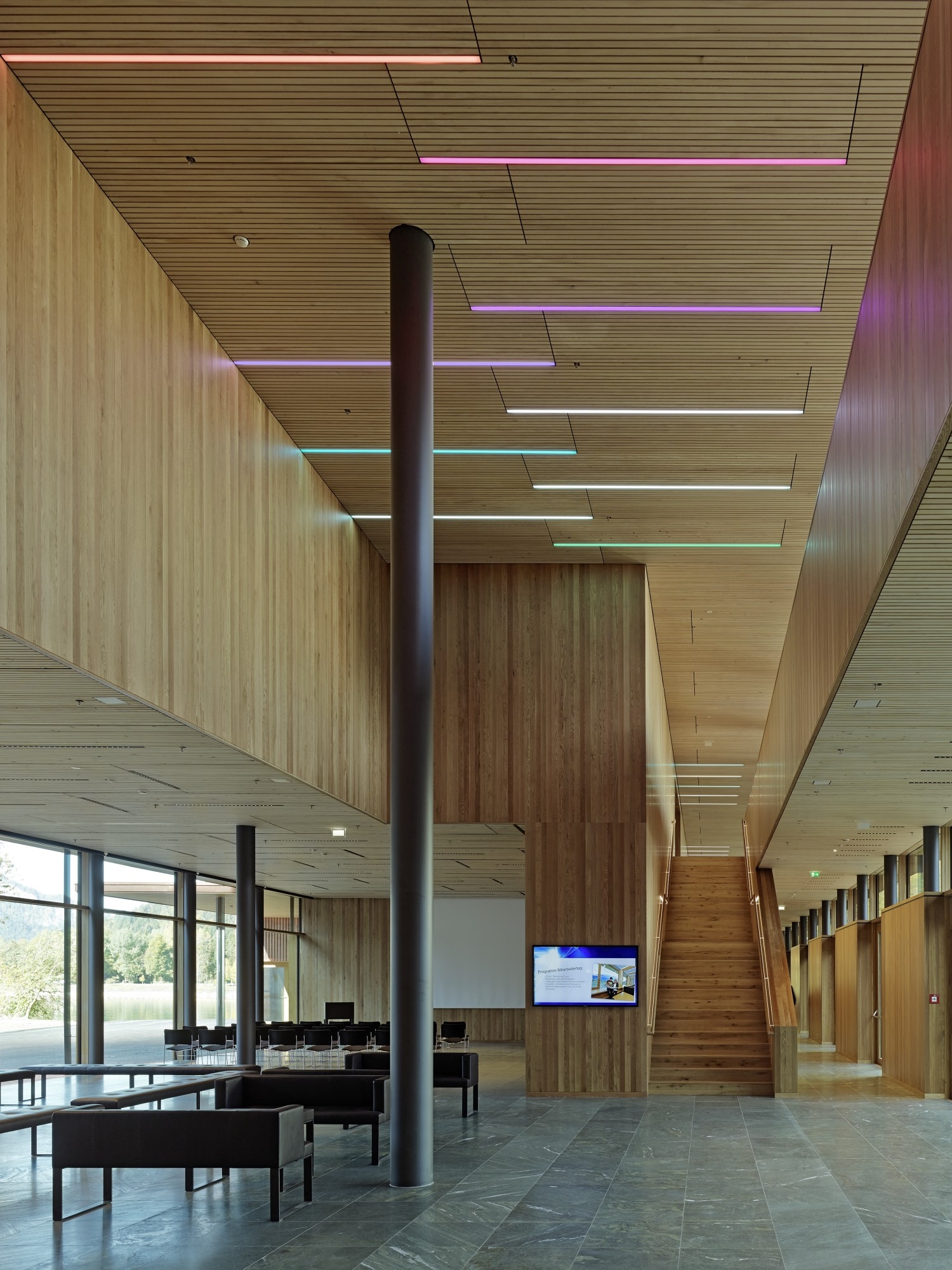

Foaje 4 | Foaje
1m
Splošne informacije
Leto zaključka |  2013
Investitor |  Vorarlberger Illwerke AG, Bregenz (AT)
Arhitektura |  Hermann Kaufmann + Partner ZT GmbH, Schwarzach (AT)
Gradbeni inženiring |  Merz Kley Partner ZT GmbH, Dornbirn (AT)
Čas gradnje |  6 mesecev (lesena konstrukcija), skupno 24 mesecev
Število nadstropij |  5 + klet
Velikost parcele |  161 288 m²
Bruto talna površina |  11 497 m²
Stroški gradnje (gradnja in tehnična oprema, neto) |  1 718 EUR/m² bruto površina
Nagrade |  Staatspreis Architektur und Nachhaltigkeit 2014 (nominacija), Holzbaupreis Vorarlberg 2015 (nagrada Holzmischbauweise), Constructive Alps 2015 (priznanje), MaterialPREIS 2015 (1. priznanje), Hypo Bauherrenpreis 2015 (1. nagrada), Europäischer Architekturpreis 2015 Energie + Architektur 2016 (priznanje)

Tehnični vidiki
Koncept |  Hibridni sistem na podlagi lesa (LifeCycle Tower)
Obdelava lesa |  Sohm HolzBautechnik GmbH, Alberschwende (AT)
Izvor lesa, certificiranje |  2/3 lesa iz Avstrije (Montafon, Vorarlberg); gradbeni produkti z najrazličnejšimi znaki za okolje (natureplus, IBO znak, avstrijski znak za okolje, Blauer Engel)
Sledljivost lesa |  Les iz regije
Gozdno-lesna veriga vrednosti |  70 % stroškov gradnje dodeljenih podjetjem iz regije
Standard energetske učinkovitosti |  Pasivna hiša, certifikat ÖGNI / DGNB Platin, Klimaaktiv Silber
Energetski sistemi |  Izkoriščanje odpadne toplote (bližnja hidroelektrarna), toplotna črpalka, nadzorovano prezračevanje z rekuperacijo toplote
Poraba energije |  14 kWh/m²a (potrebna toplota za ogrevanje), <30 kWh/m²a (potrebna primarna energija)
U-vrednost sten | strehe | tal | oken (W/(m²K)) |  0,10 | 0,08 | 0,11 (tla), 0,26 | 0,73


Regional Wood Cost Saving Energy Efficiency

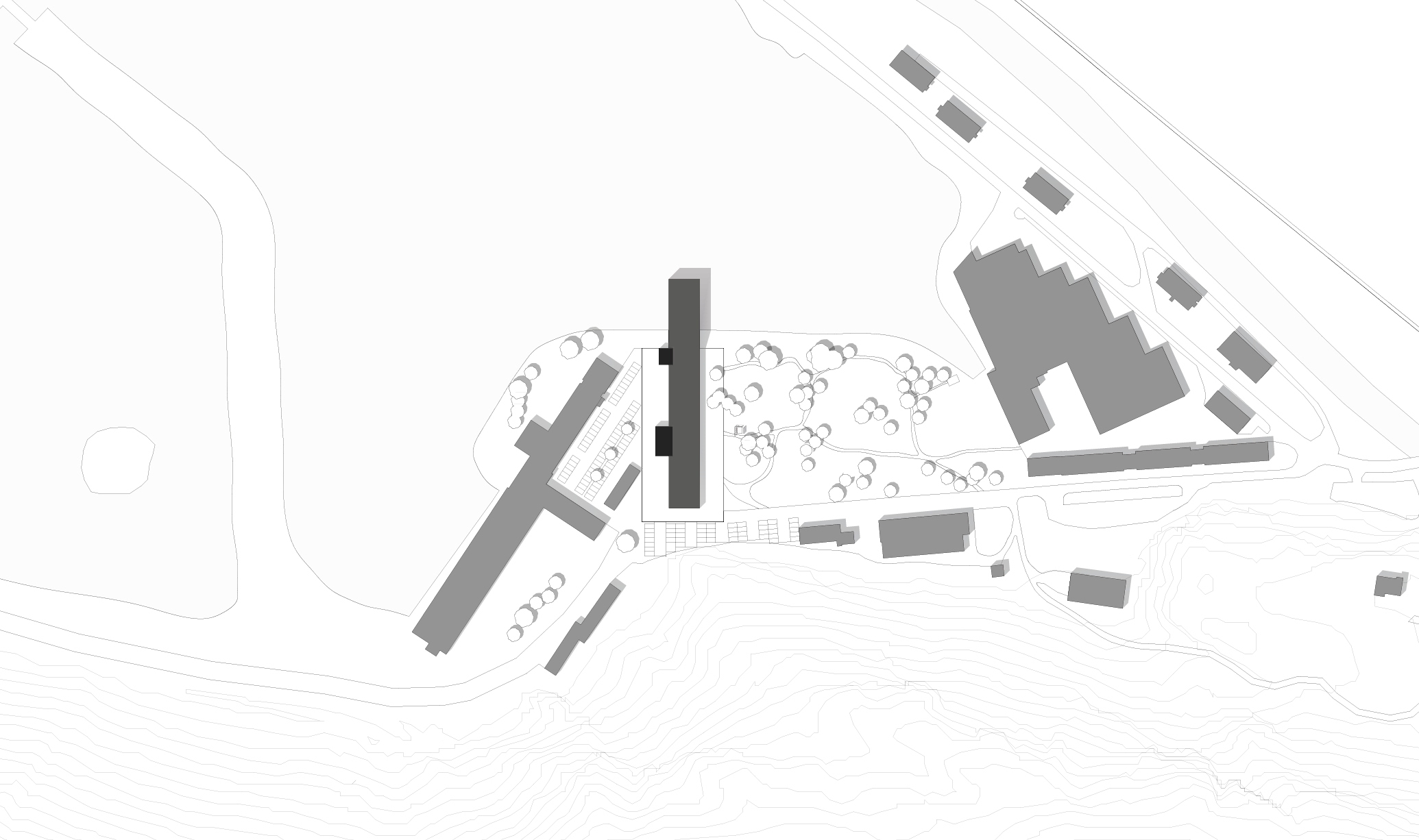

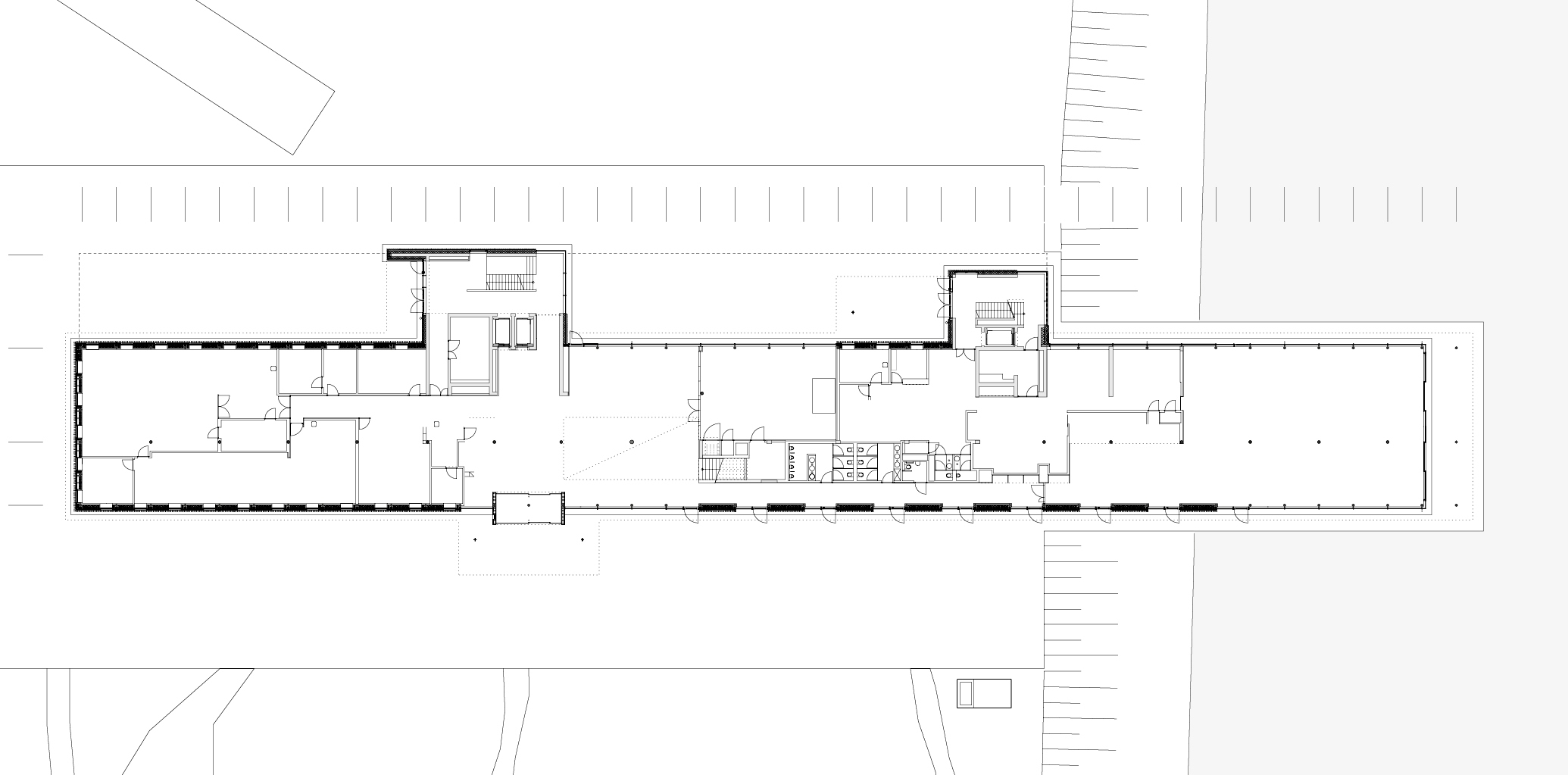

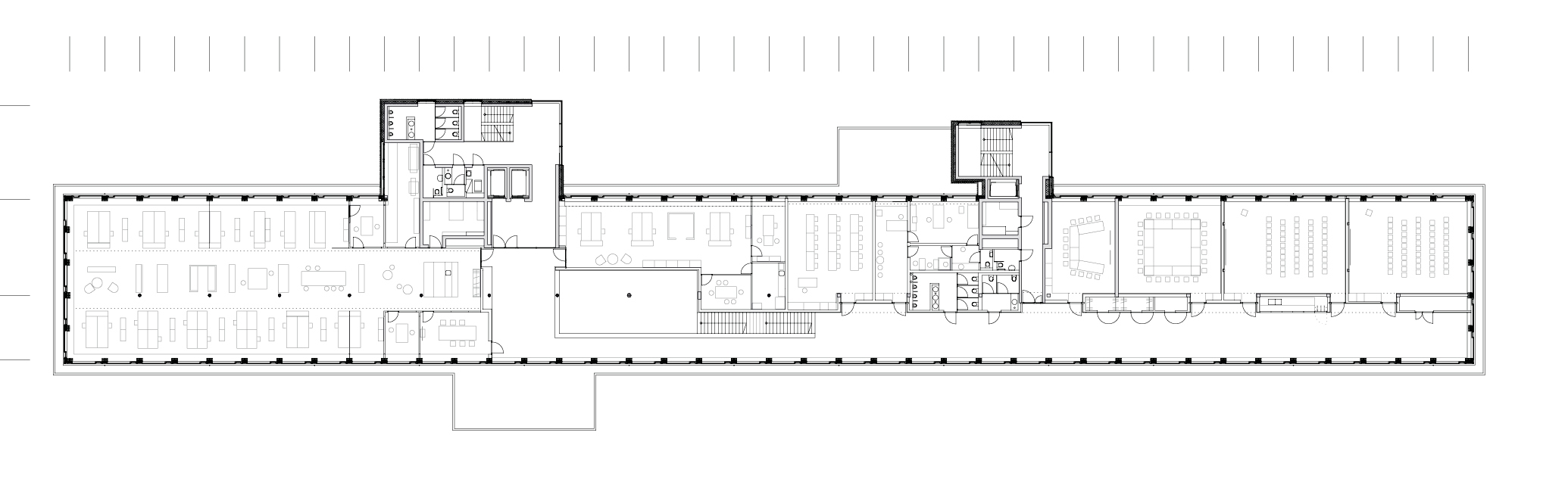

Lokacijski načrt Lokacijski načrt Tloris pritličja Tloris pritličja Tloris 1. nadstropja Tloris 1. nadstropja Pogled z gradbenimi elementi Pogled z gradbenimi elementi
