Paviljon gledališča Vidy

Lausanne, Švica

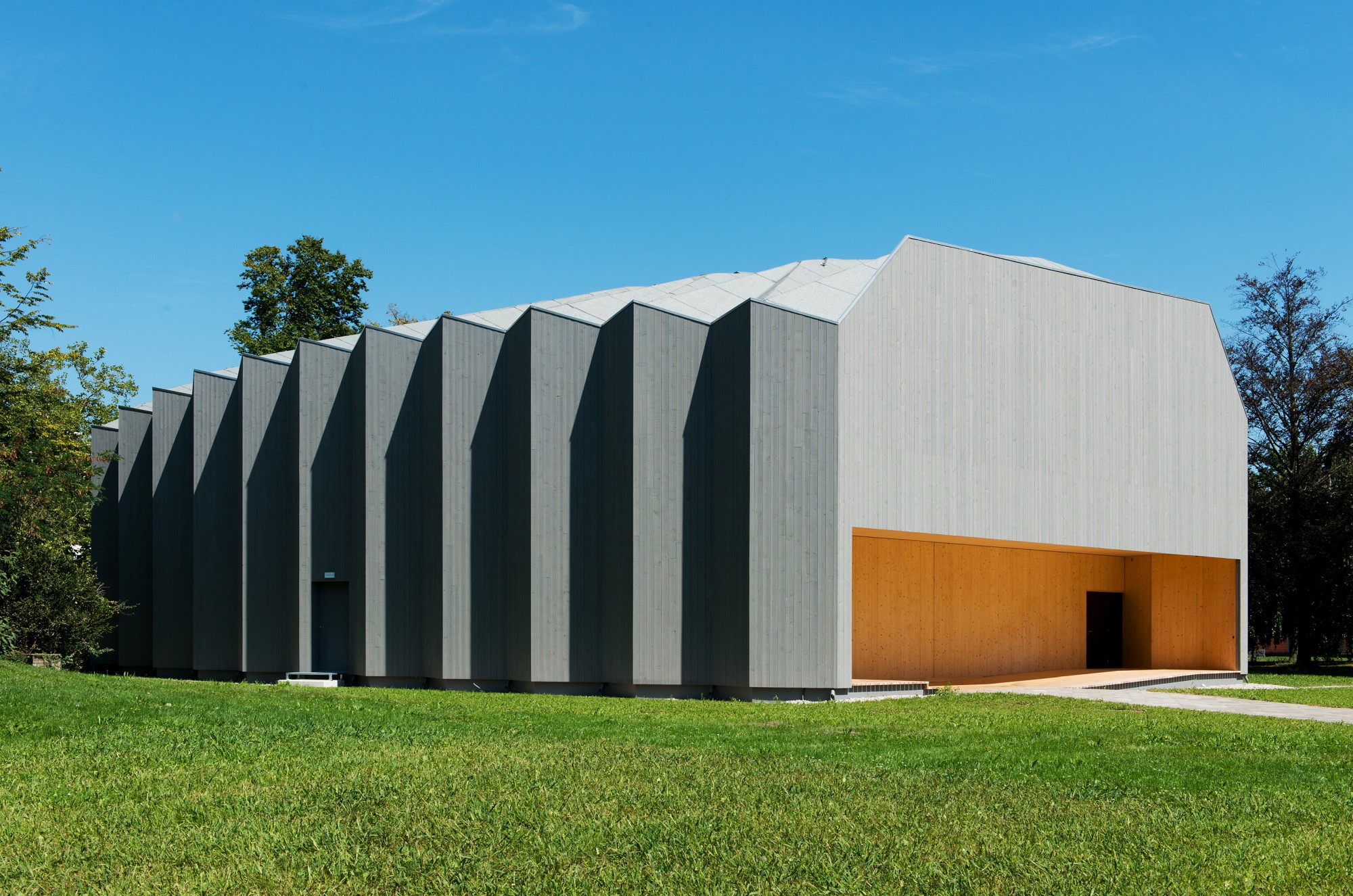

Zunanji pogled 1 | Zunanji pogled
Paviljon narejen iz prvič izvedenega nosilnega sistema iz lesnih plošč, ki so medsebojno povezane le z inovativnimi lesnimi spoji.
Zasnova: Gledališče Théâtre Vidy, katerega sestavljajo tri stavbe, spektakularno leži ob bregu Ženevskega jezera. Doslej uporabljan začasni šotor je bil zamenjan s toplotno izoliranim paviljonom z 250 sedišči.

Les: Paviljon je sestavljen iz nosilne konstrukcije iz dvoslojnih lesnih plošč brez vijakov, žebljev ali lepilnih spojev. Pri debelini plošč le 45 milimetrov je dosežen 20-metrski razpon brez podpornikov. Plošče iz križno lepljenega lesa so povezane z novo razvitimi dvojnimi lesnimi povezovalnimi spoji, ki so nastali na podlagi tradicionalnih lesnih spojev. Omogočajo hitro, natančno in enostavno montažo. Paviljon se lahko tudi zelo enostavno ponovno razstavi. Posebnost lesnih spojev je, da so integralni sestavni del plošč. Konstrukcija zato zahteva izdelavo po meri – spoji so skupaj s ploščami izrezani iz enega kosa v tovarni na 5-osnem CNC stroju. Ko so sestavljeni, tvorijo z lesno ploščo eno nosilno konstrukcijo zato kovinski spoji niso potrebni. Dvoplastna upognjena nosilna struktura ohranja svojo stabilnost s togostjo spojev. Inovativni lesni spoji so bili v tem primeru prvič uporabljeni pri gradnji tako velike stavbe.

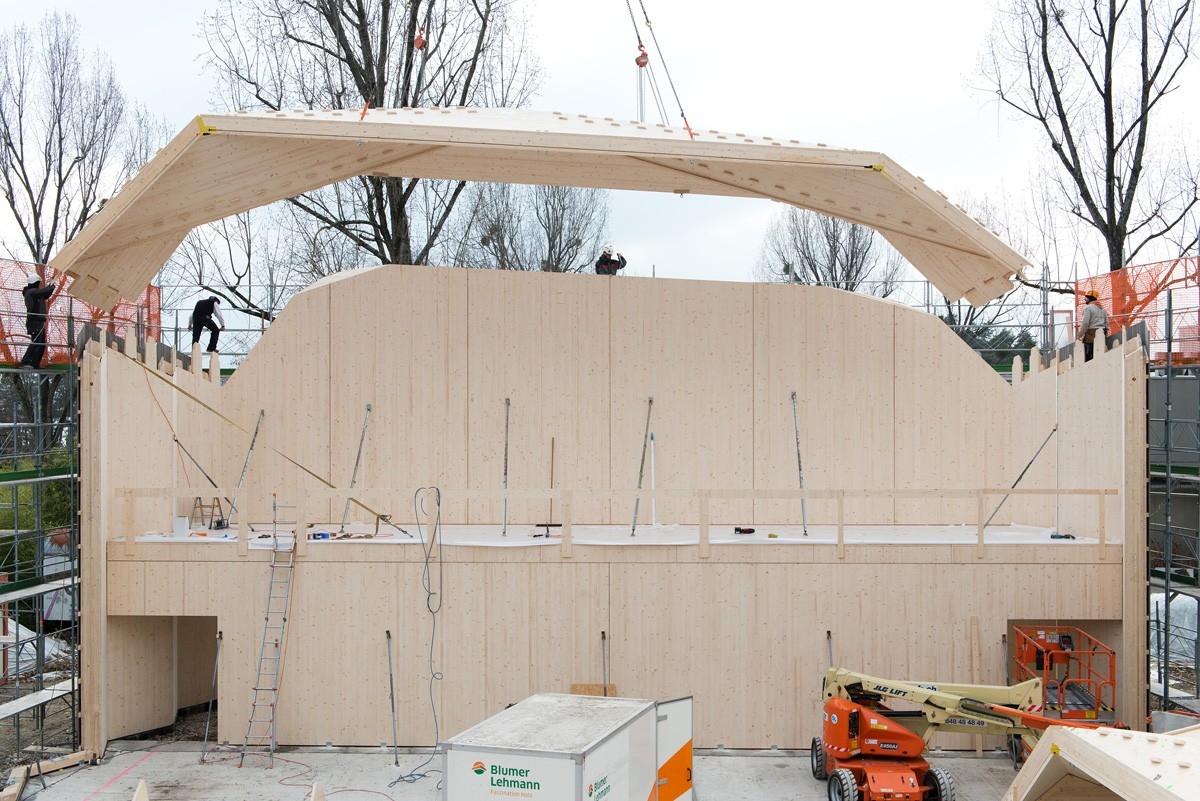

V gradnji 2 | V gradnji

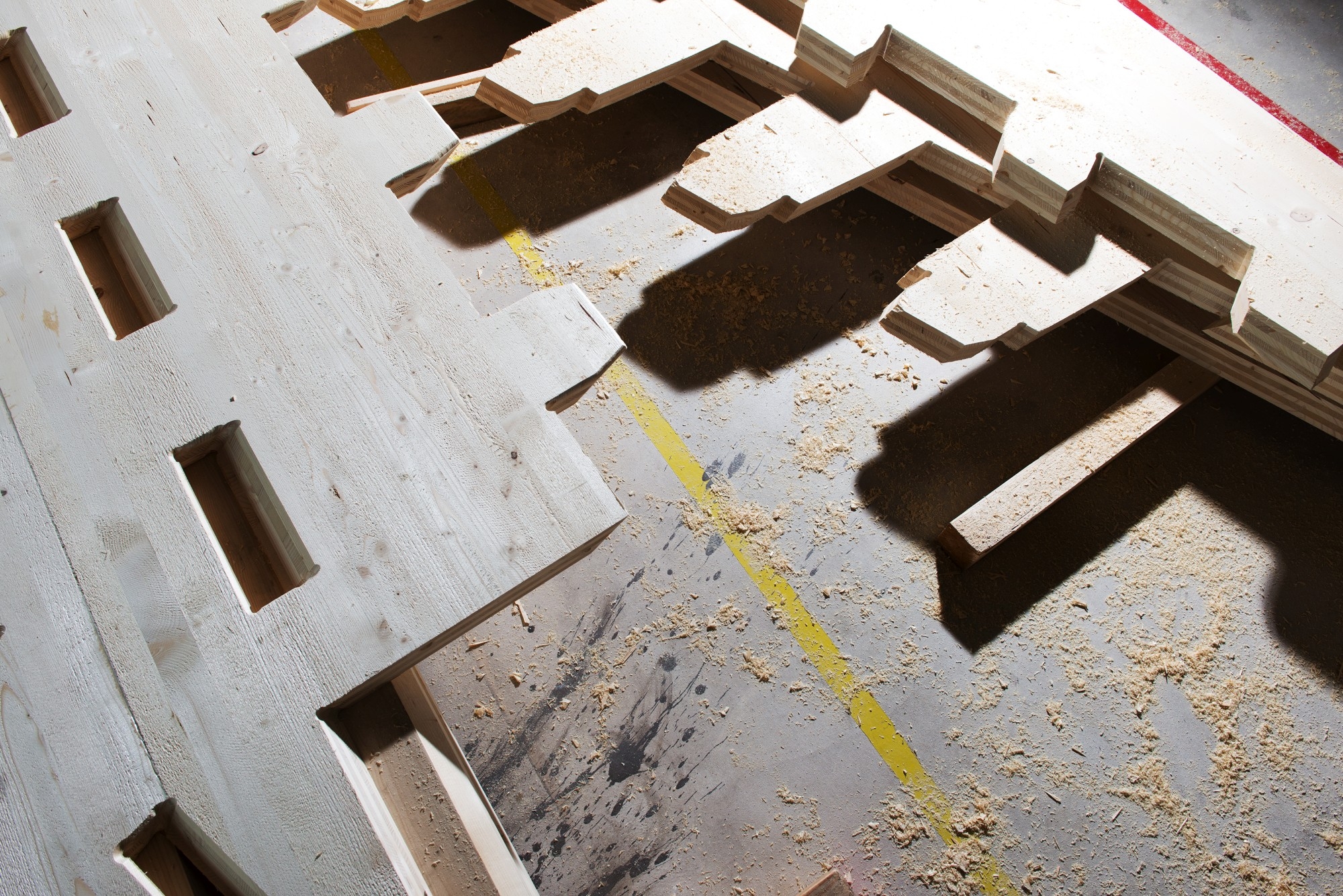

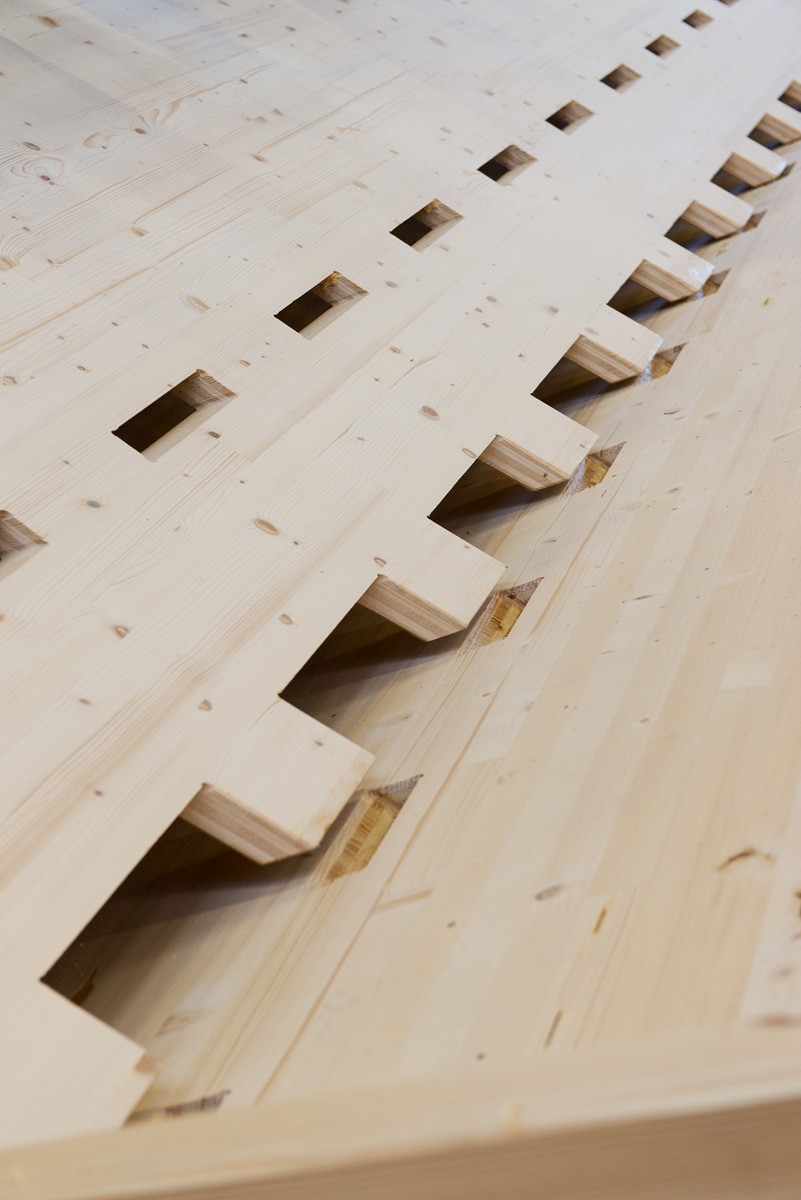

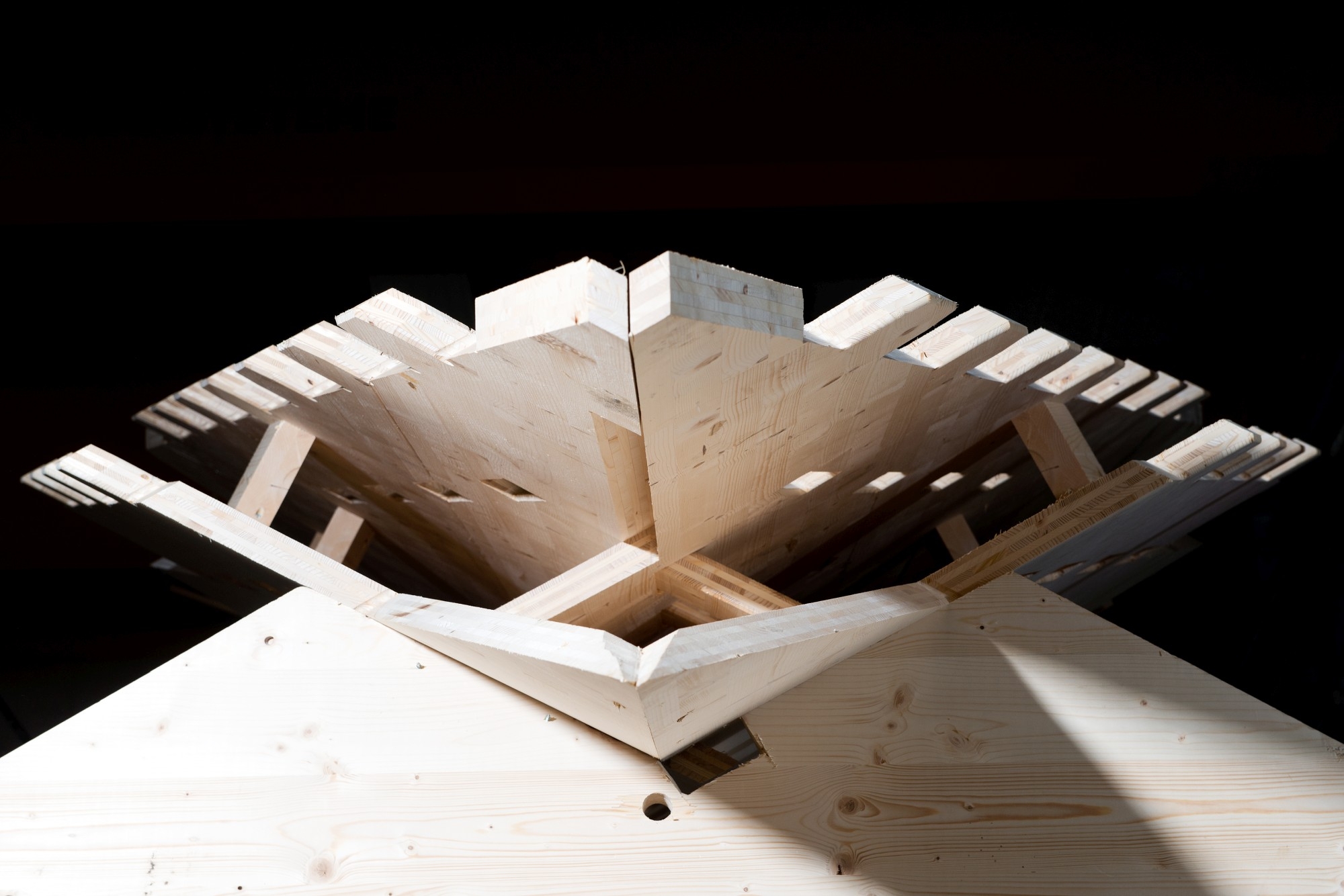

Detajl 3 | Detajl
Detajl 4 | Detajl
Detajl 5 | Detajl

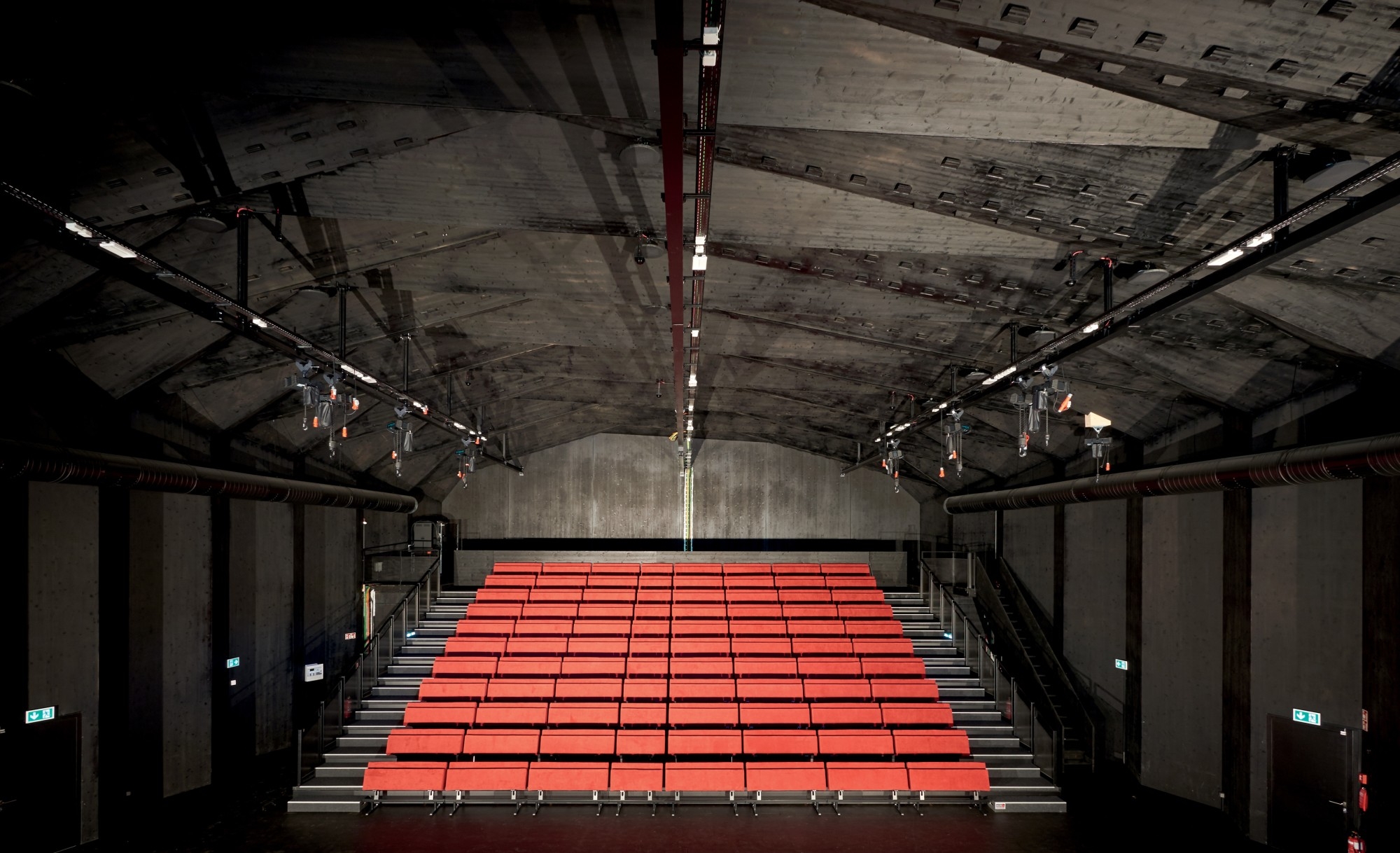

Notranjost 6 | Notranjost
57m
Splošne informacije
Leto zaključka |  2017
Investitor |  Théâtre Vidy-Lausanne
Arhitektura |  Prof. Yves Weinand, Laboratorij za lesene konstrukcije IBOIS (CH); Pomoč na gradbišču: Atelier Cube (CH)
Gradbeni inženiring |  Bureau d'étude Weinand, Liège (BE)
Čas gradnje |  12 mesecev
Število nadstropij |  1
Bruto talna površina |  540 m²
Stroški gradnje (gradnja in tehnična oprema, neto) |  2,45 mio. € (vključno z odrom in tehnično opremo)
Nagrade |  Prix Lignum 2018 (Region West, priznanje)

Tehnični vidiki
Koncept |  Plošče iz križno lepljenega lesa bukve, inovativni leseni spoji
Obdelava lesa |  Blumer-Lehmann AG, Gossau (CH)
Izvor lesa, certificiranje |  Alpski les z oznako porekla „Swiss Wood“
Sledljivost lesa |  Da (Schilliger Holz SA)


Regional Wood Circular Economy 100% Wood

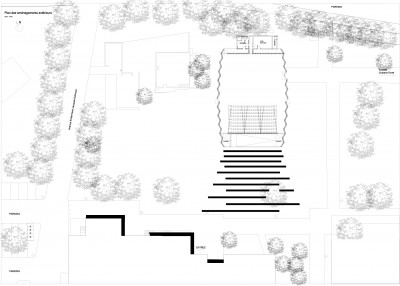

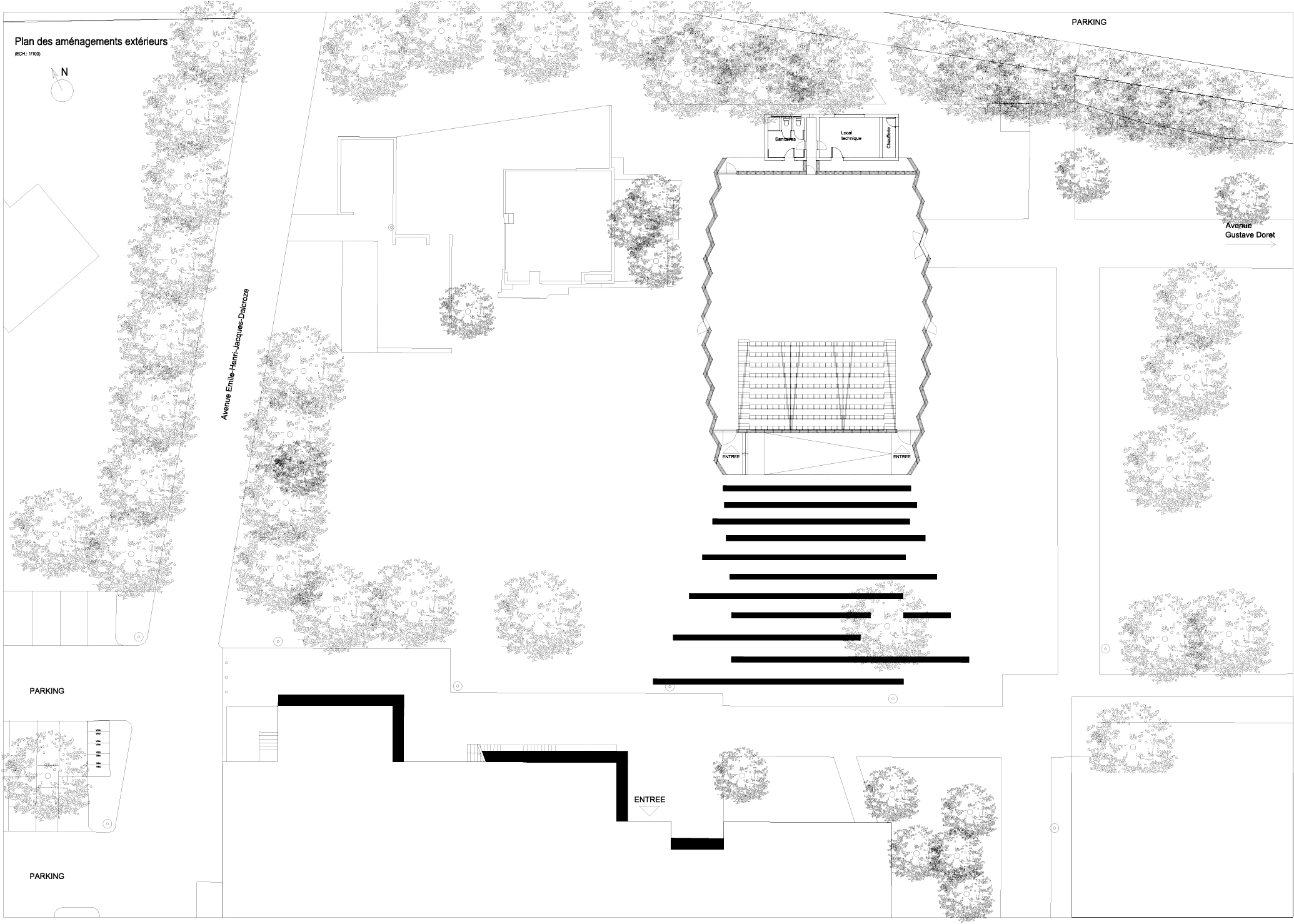

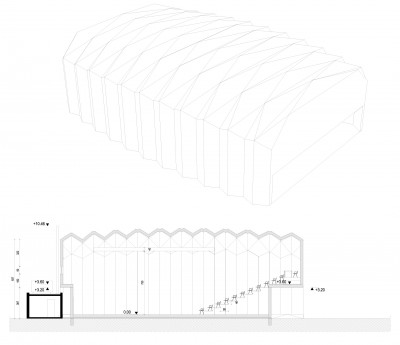

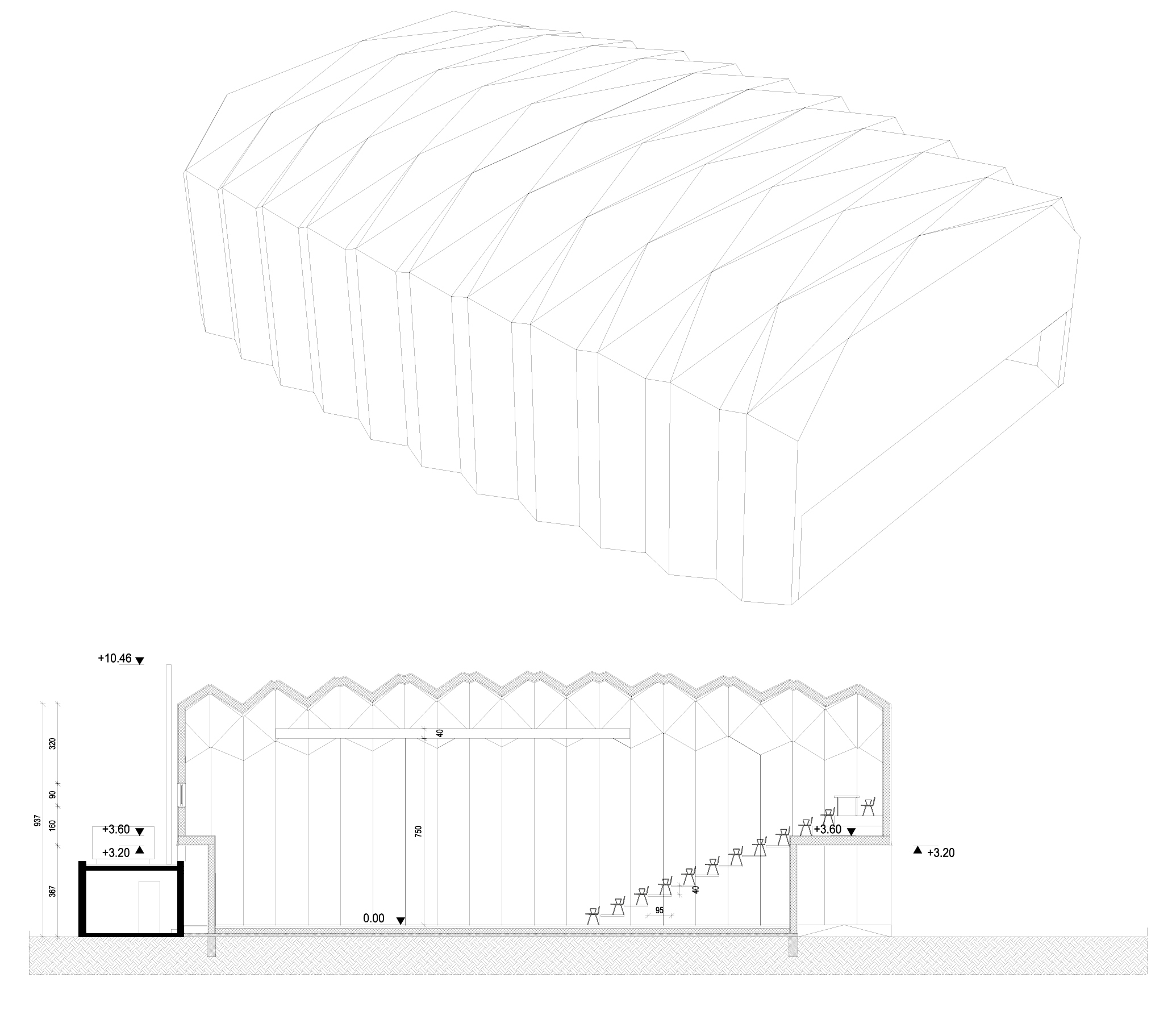

Lokacijski načrt Lokacijski načrt Prerezi, izometrija Prerezi, izometrija
