Gradbeni inženirski objekti

Športna dvorana Riedenberg

Stuttgart, Nemčija

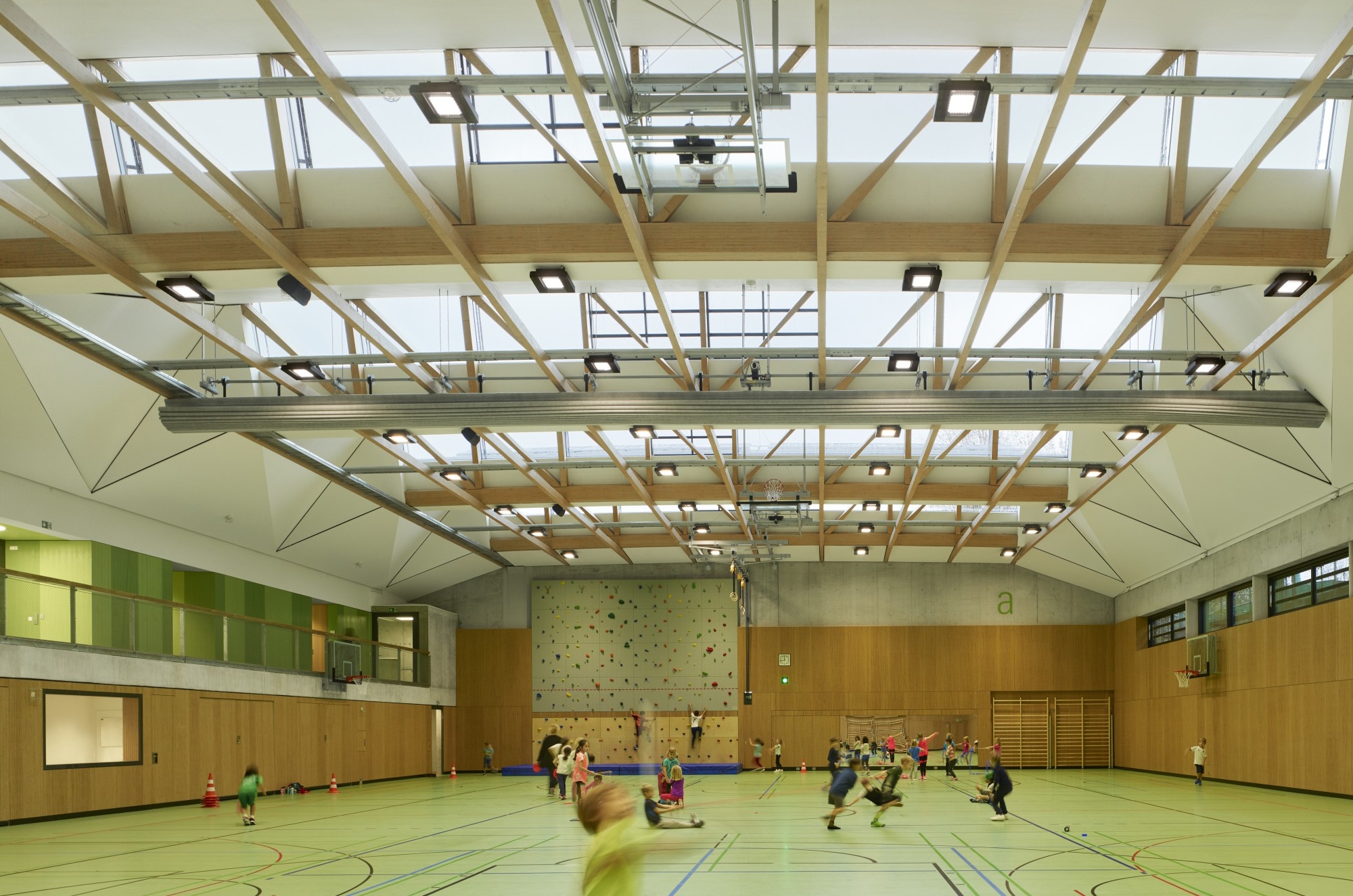

Dvorana z nosilno strešno konstrukcijo iz bukovega furnirja 1 | Dvorana z nosilno strešno konstrukcijo iz bukovega furnirja
Športna dvorana je prekrita z inovativnim ostrešjem iz bukovega lameliranega lesa, za fasado pa je bil prvič uporabljen modificiran les iglavcev.
Oblikovanje: Športno dvorano z dvema igriščema uporabljajo učenci treh šol v neposredni bližini. Stavba ustreza zahtevam tekmovanj športnih panog z žogo in je zato v primerjavi z običajno velikostjo dvoran po normi DIN 18032 za 2 metra širša. Z ozirom na teniško površino v neposredni bližini so bila tla športne dvorane znižana za približno 3 metre pod obstoječi teren. Stavba je z izjemo nosilne strešne konstrukcije masivna gradnja.

Les: Široko razpeto ogrodje strehe sestoji iz bukovega lameliranega lesa, pregibana streha pa je zasnovana kot lesena rebrasta streha z akustično učinkovito oblogo. Nosilec iz bukovega lameliranega lesa je v tej obliki eden prvih svoje vrste v Nemčiji, inovativna lesena konstrukcija pa je bila kot raziskovalni projekt podprta s strani Evropske unije. Akustično učinkovite odbojne zaščitne stene so prav tako iz bukovega lameliranega lesa. Zunanja obloga stavbe je sestavljena iz prezračevalne tri slojne plošče iz lesa iglavcev, spremenjene z metodo „Accoya", brušene na površini in premazane s paro prepustno debelo slojno glazuro. Ta velja kot še posebno odporna na vremenske vplive in je bila pri gradnji prvič uporabljena v tej obliki in razsežnosti.

Energie: V skladu z zahtevami Uredbe o varčevanju z energijo (EnEV 2014) dosega nova stavba za 30% nižjo letno porabo primarne energije in za 20% nižje U-vrednosti od predpisanih.

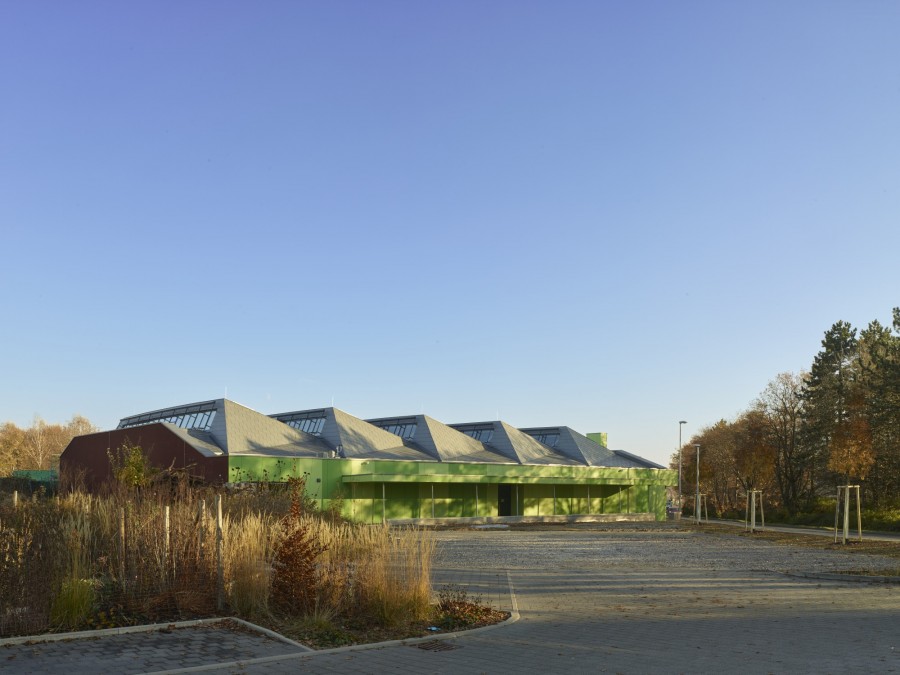

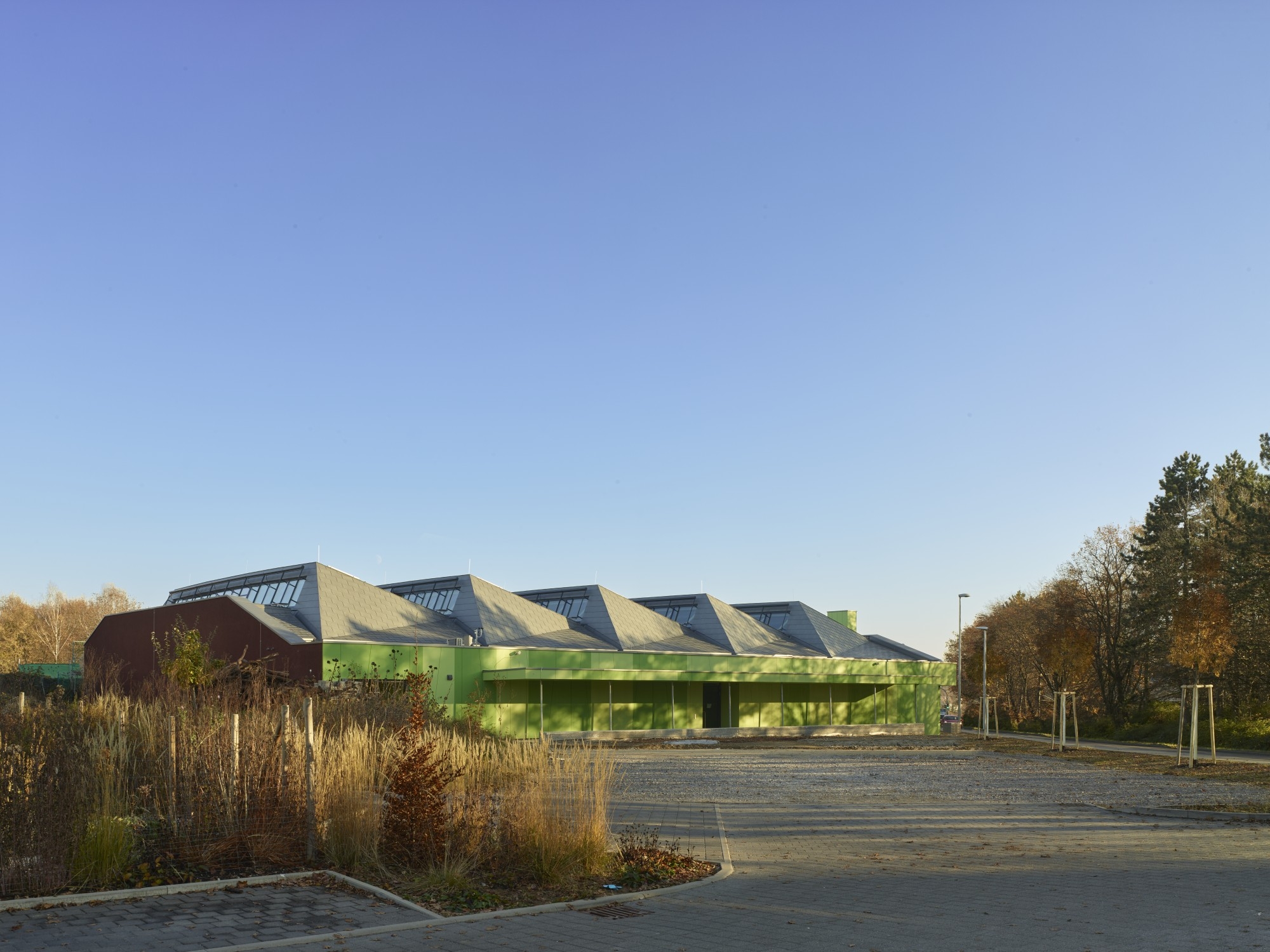

Streha športne dvorane 2 | Streha športne dvorane

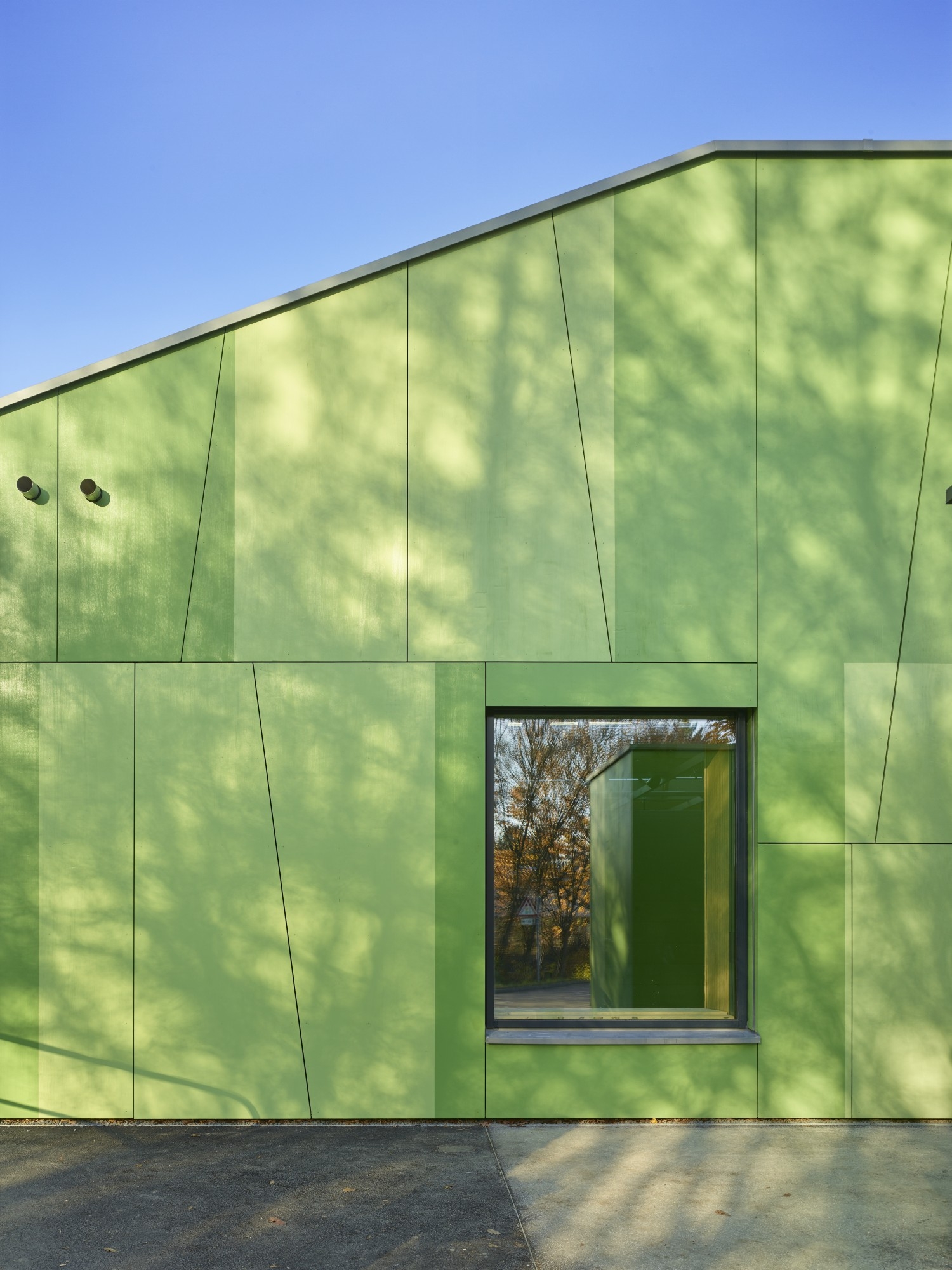

Fasada iz plošč acetiliranega lesa Accoya 3 | Fasada iz plošč acetiliranega lesa Accoya

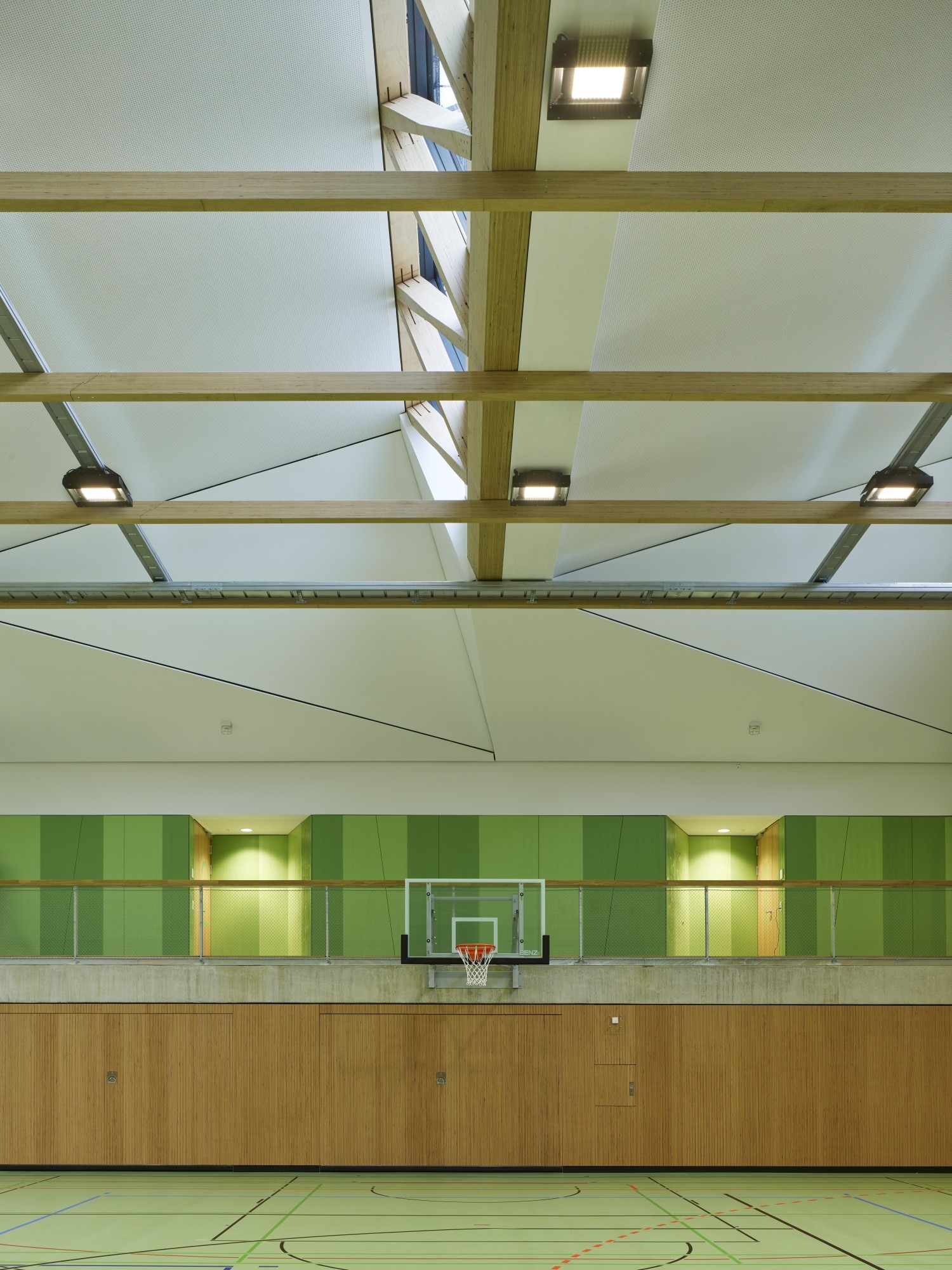

Izvedba nosilne strešne konstrukcije 4 | Izvedba nosilne strešne konstrukcije
24m
Splošne informacije
Leto zaključka |  2018
Investitor |  Landeshauptstadt Stuttgart (DE)
Arhitektura |  Cheret Bozic Architekten BDA DWB, Stuttgart (DE)
Gradbeni inženiring |  bde GmbH, Stuttgart (DE)
Število nadstropij |  1
Velikost parcele |  2 900 m²
Bruto talna površina |  1 920 m² (BGFa)
Stroški gradnje (gradnja in tehnična oprema, neto) |  2 590 EUR/m² bruto površina

Tehnični vidiki
Koncept |  Ogrodje iz furnirja iz bukovega lameliranega lesa, vmes je leseno rebrasto ostrešje
Obdelava lesa |  Holzbau Schaible GmbH, Wildberg (DE)
Izvor lesa, certificiranje |  Regijsko gozdarstvo v Nemčiji (DE)
Standard energetske učinkovitosti |  Potrebna primarna energija 30% manj od Uredbe z varčevanjem z energijo EnEV 2014
Energetski sistemi |  Mehansko prezračevanje z rekuperacijo toplote, ogrevanje na pelete
Poraba energije |  18,47 kWh/m²a
U-vrednost sten | strehe | tal | oken (W/(m²K)) |  0,177 (streha športne dvorane) | 0,185 (zunanja stena področje odbojne stene)


Regional Wood Energy Efficiency

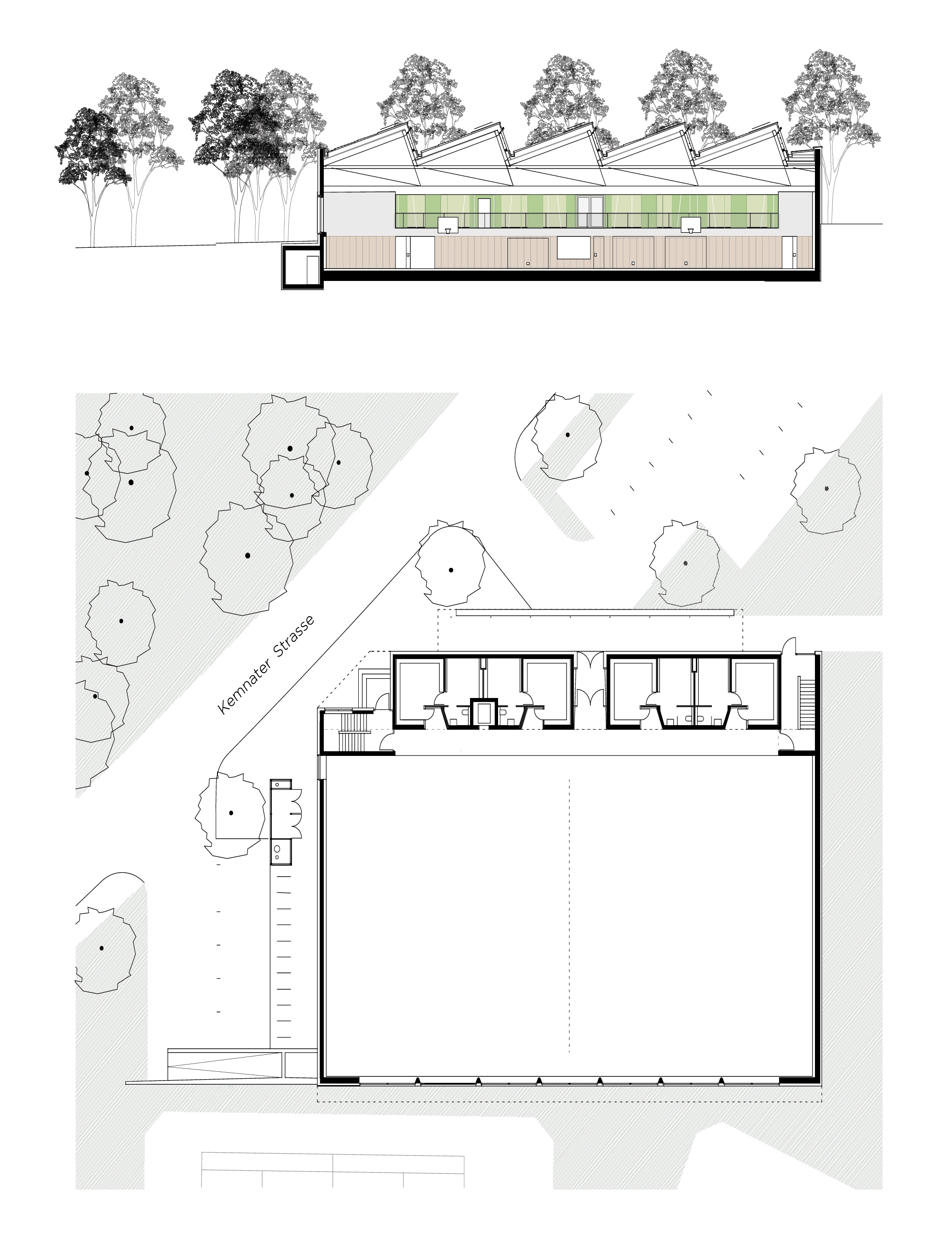

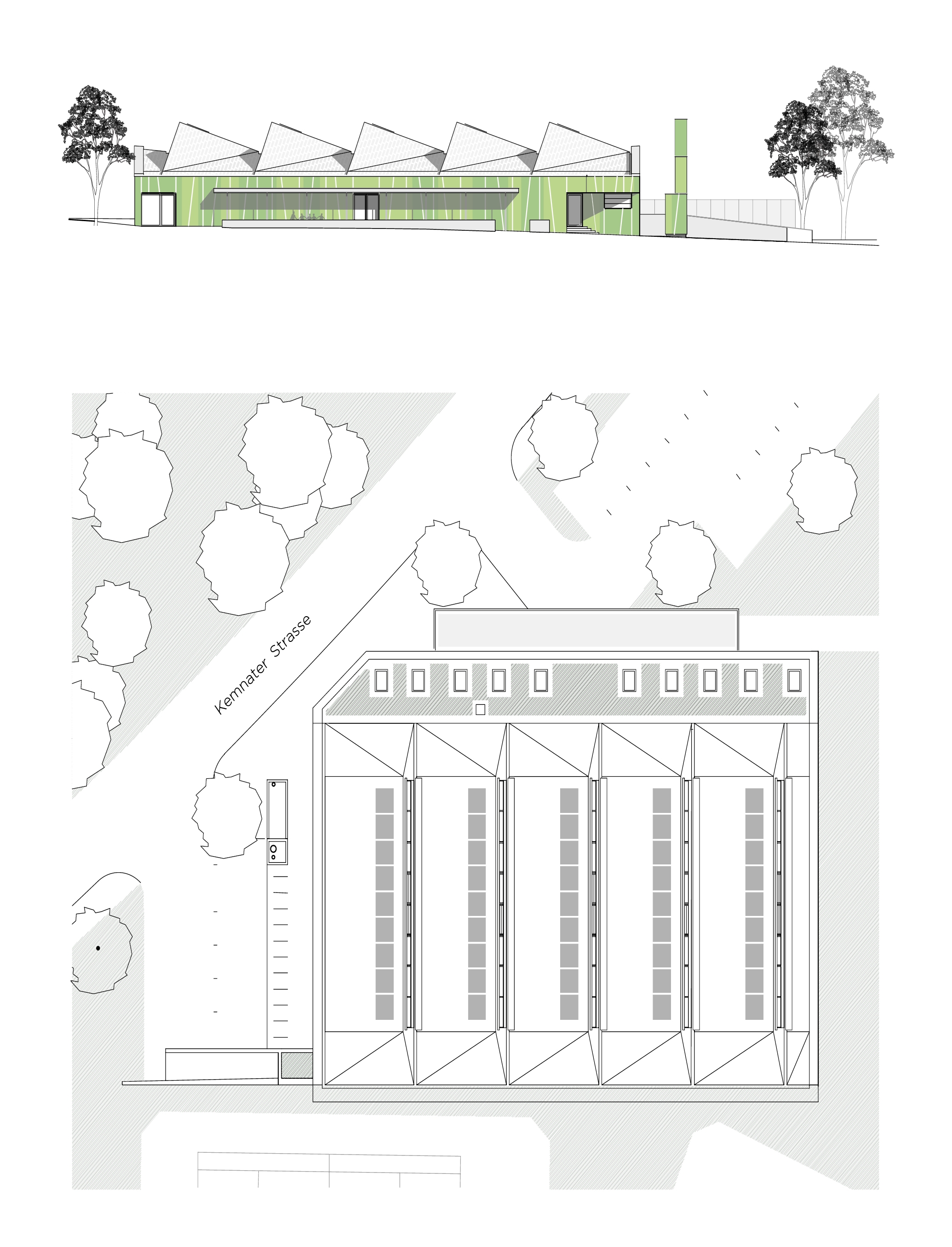

Pogled od zgoraj in pogled s strani Pogled od zgoraj in pogled s strani Tloris in prerez Tloris in prerez
