Ingenieurbauwerke

Brücke über die Hyère

Cognin, Frankreich

Die Cognin-Brücke 1 | Die Cognin-Brücke
Beim Bau der Brücke wurde zertifiziertes Bois des Alpes™-Holz verwendet und lokal verarbeitet, wodurch Vorurteile bezüglich Qualifikation und Kapazität von kleinen Betrieben ausgeräumt werden konnten.
Entwurf: Die Cognin-Brücke ist die längste Straßenbrücke aus Holz in Frankreich. Das innovative Tragsystem, basierend auf Holzträgern in Verbindung mit einer Stahlbetondecke, ist in Frankreich einzigartig. Um das knorrige Holz der regional verfügbaren Douglasie verwenden zu können, musste für die 40 m langen Träger ein sehr großer Holzquerschnitt gewählt werden.

Holz: Das Projekt ist das Ergebnis einer Vereinbarung aus dem Jahr 2010 zwischen dem Gemeindeverband Chambéry Métropole und Bois des Alpes, nach der mehr umweltbezogene und soziale Kriterien bei der Vergabe öffentlicher Aufträge berücksichtigt werden sollen. Es wurden
224 m³ Alpenholz verarbeitet. Die Ausführung in Holz ermöglichte es, lokale Betriebe mit dem anspruchsvollen Bau zu beauftragen.

Zurückverfolgbarkeit/Wertschöpfungskette: Das Alpenholz wurde dem lokalen Brettschichtholzproduzenten von zwei lokalen Sägewerken geliefert. Verarbeitet wurde es von einem kleinen Betrieb in Zusammenarbeit mit Eiffage, einer der größten französischen Baufirmen. Das Projekt leistete einen beträchtlichen Beitrag zur Verbesserung von Qualifikation und Beschäftigung der lokalen Betriebe (neue Maschinen, Erfahrung mit langen Trägern).

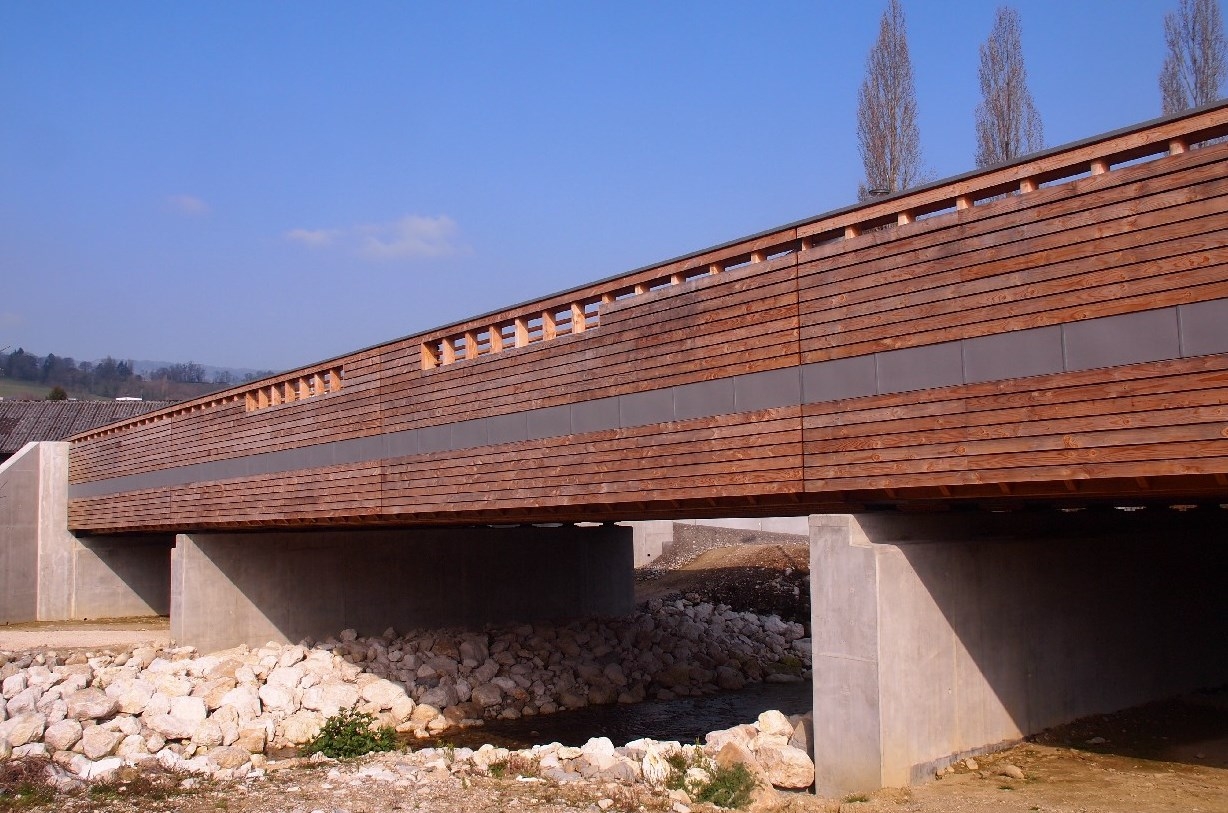

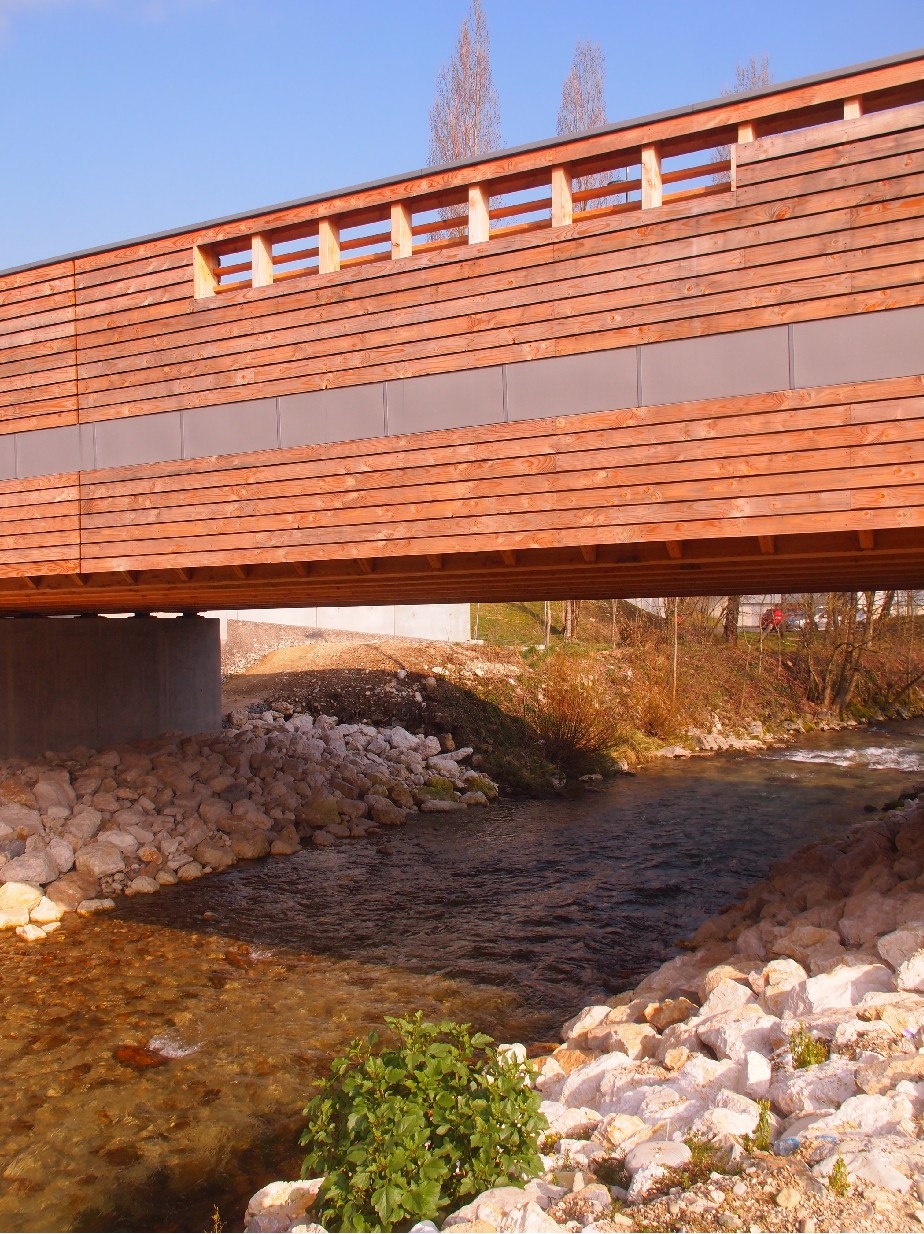

Über dem Fluss 2 | Über dem Fluss

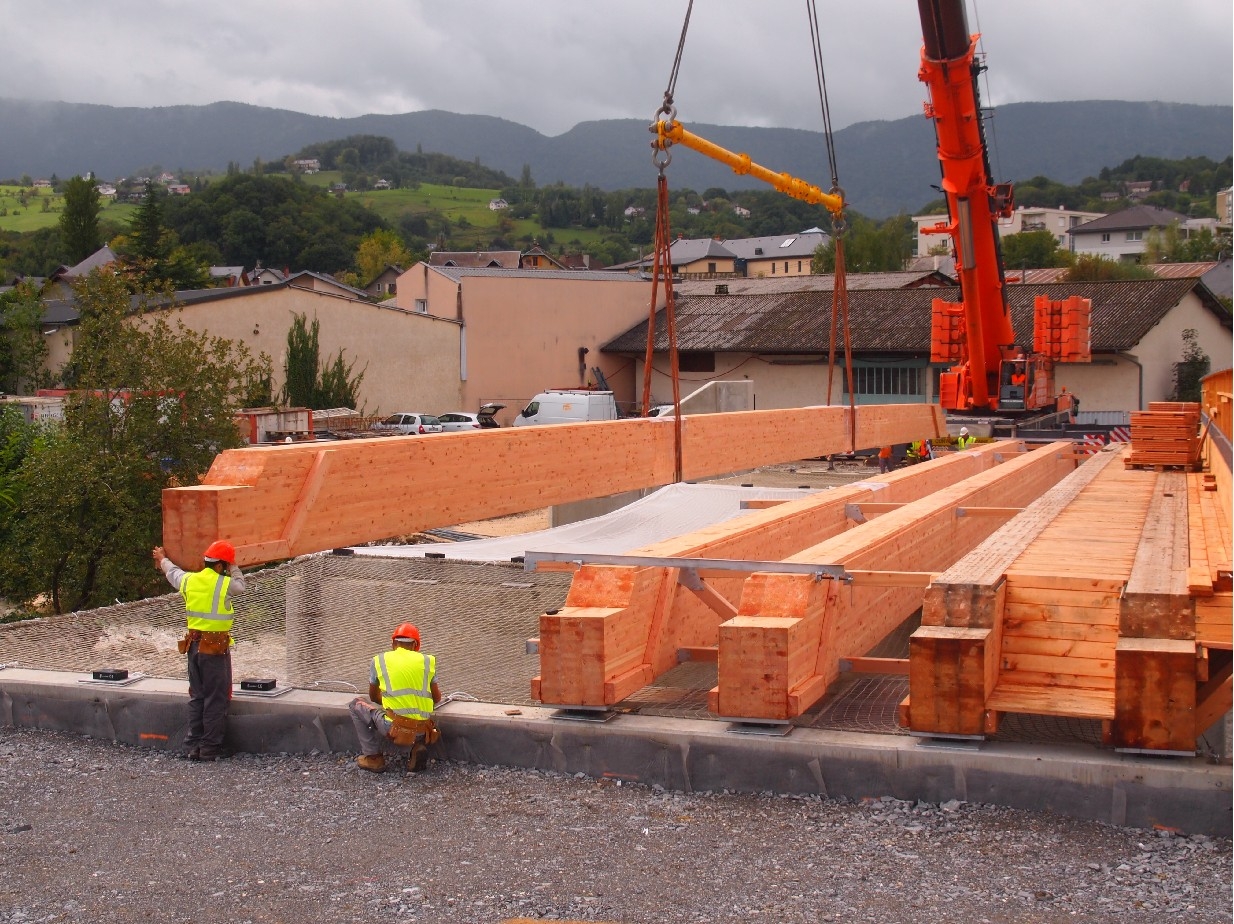

Im Bau 3 | Im Bau

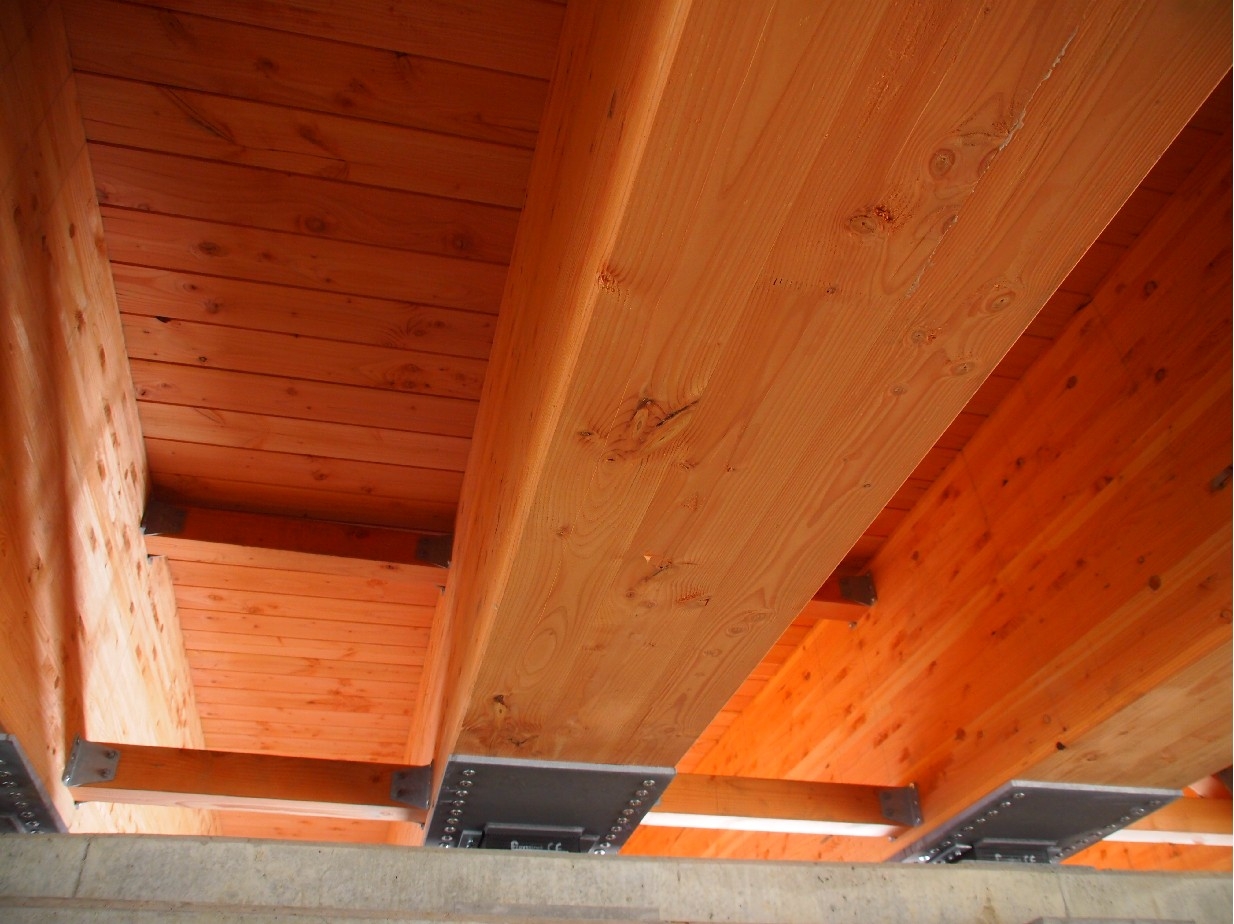

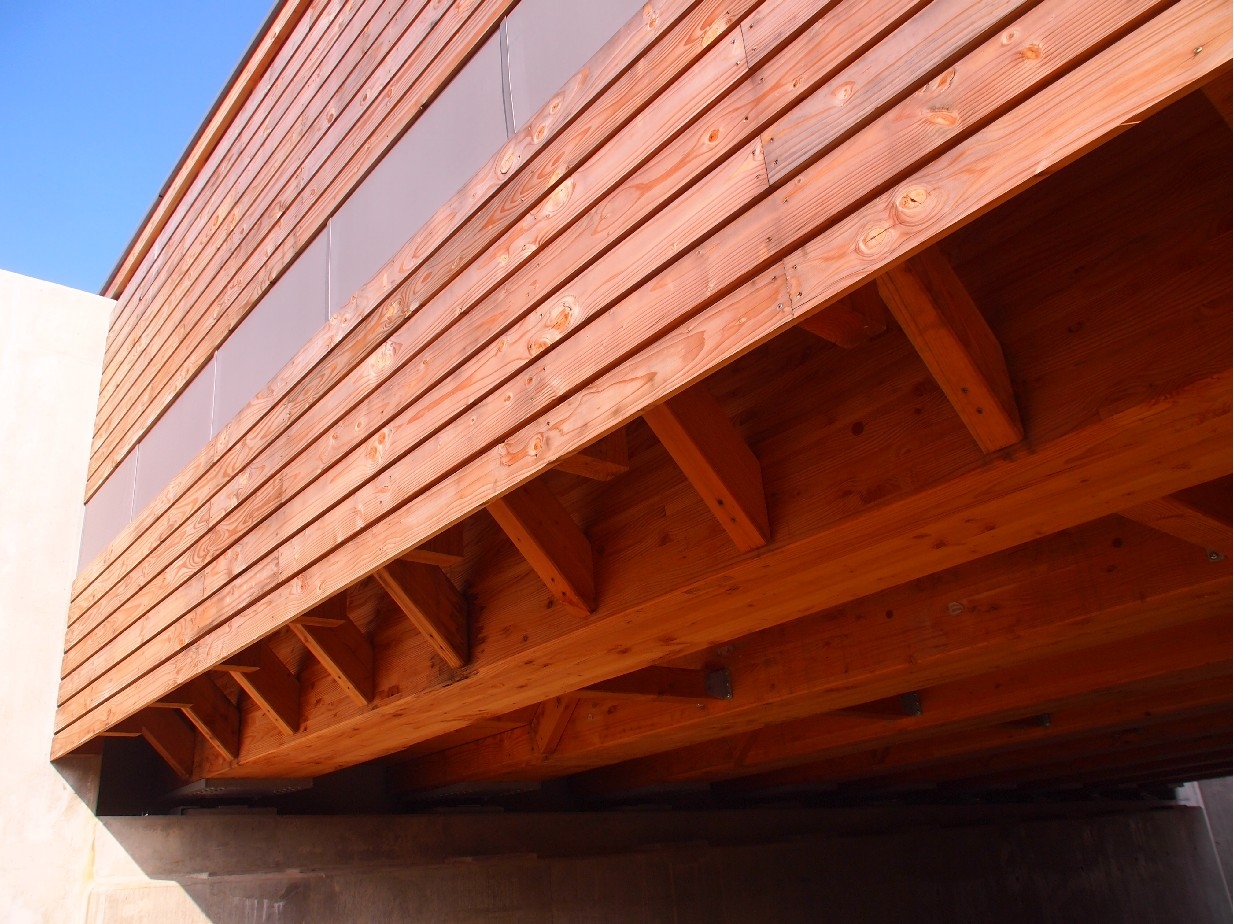

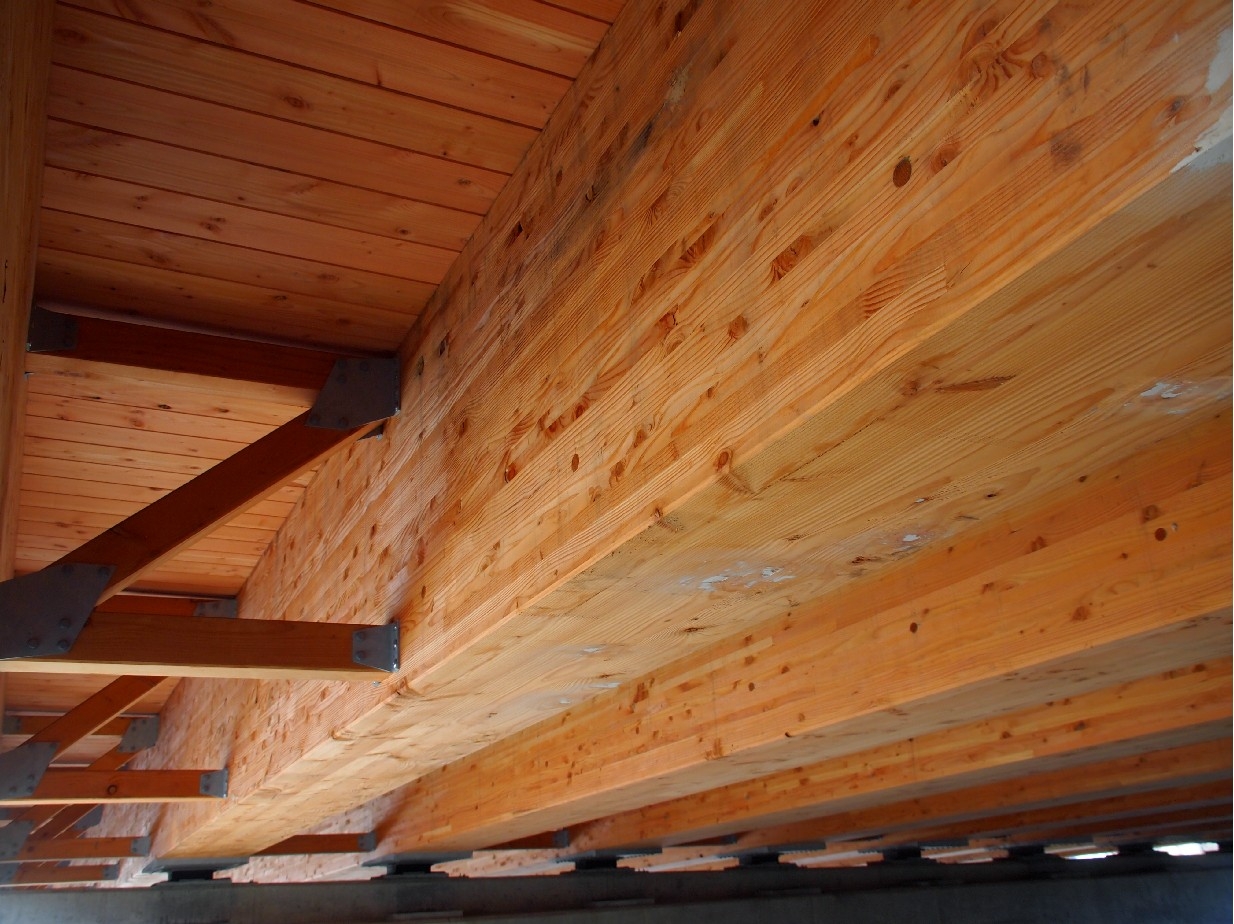

Untersicht 4 | Untersicht

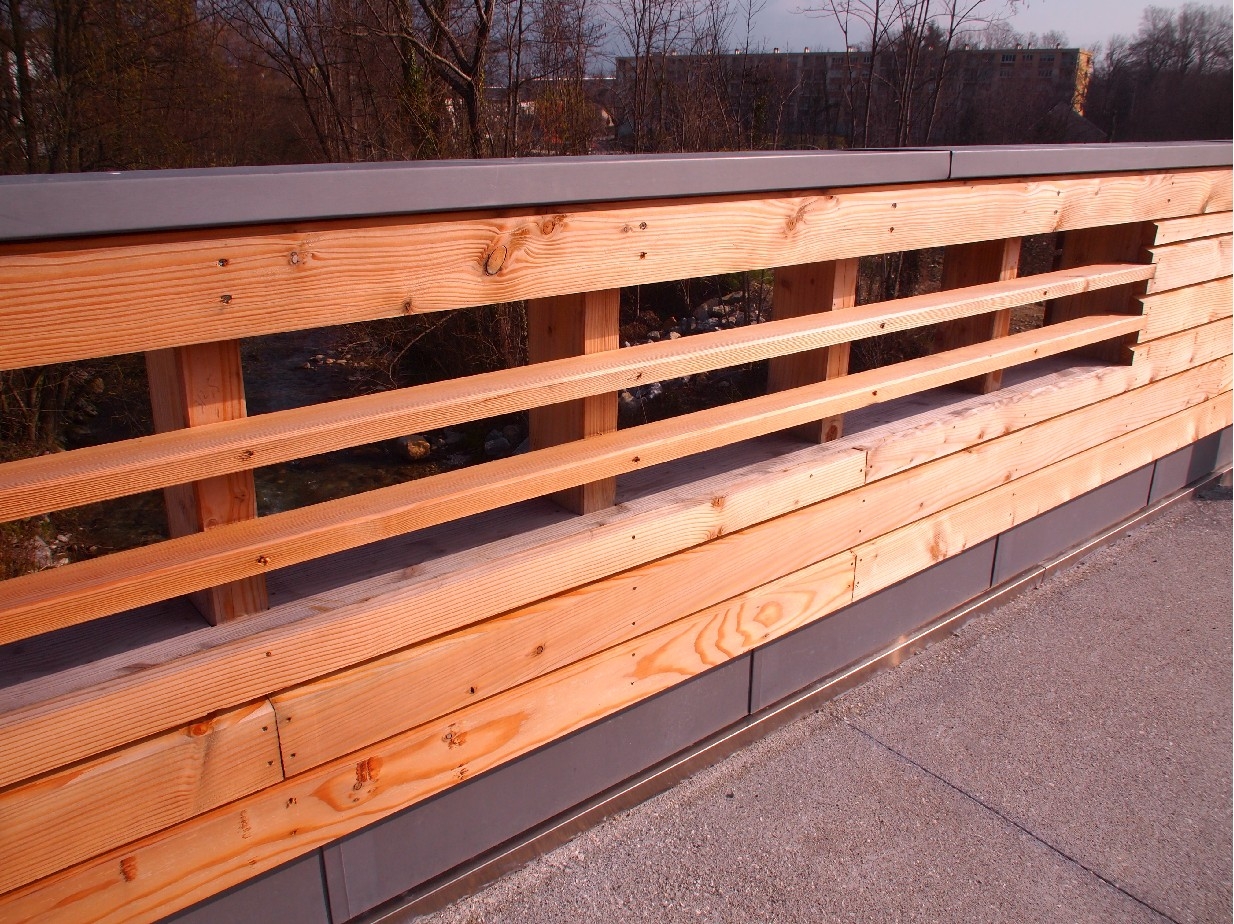

Geländer 5 | Geländer
Auflager der Brücke 6 | Auflager der Brücke

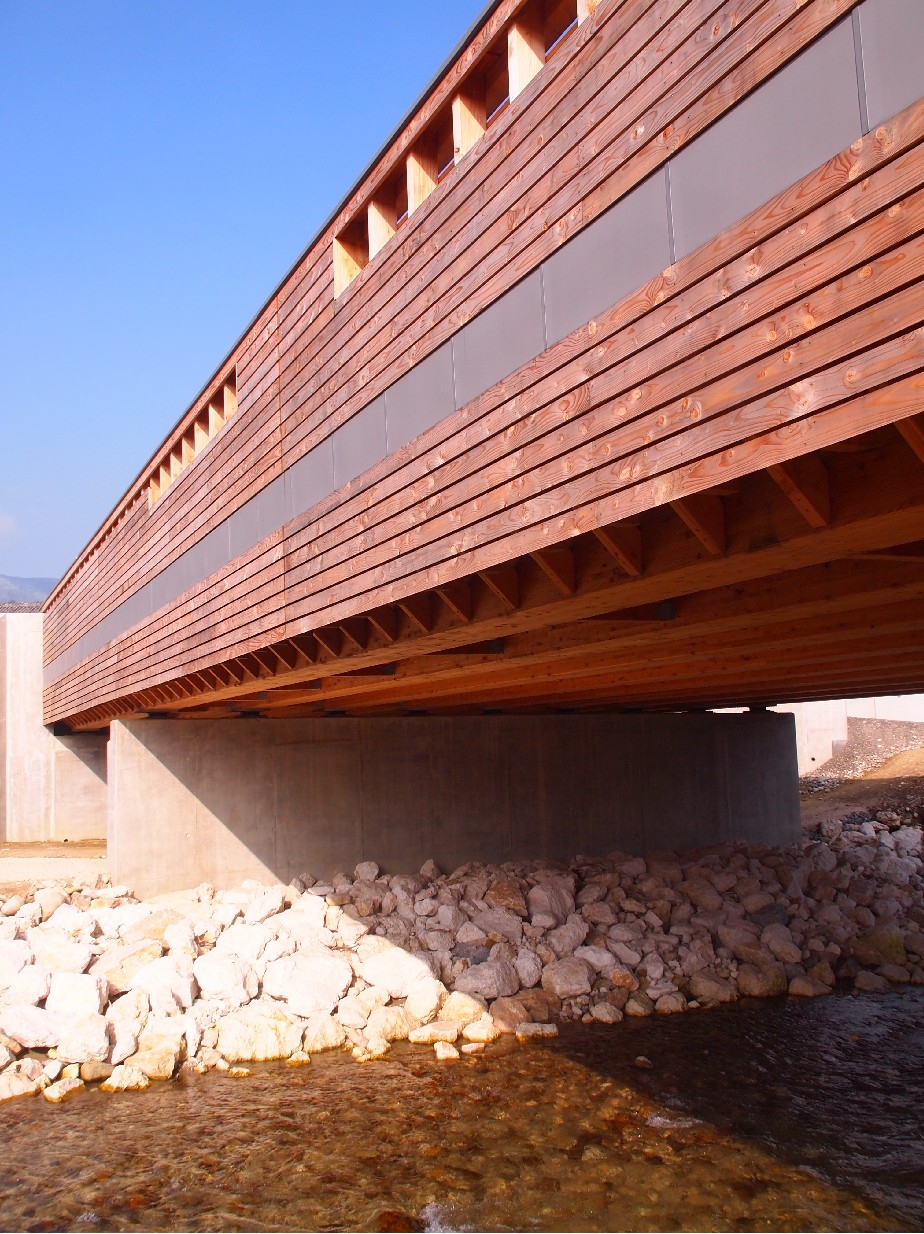

Über dem Fluss 7 | Über dem Fluss
Über dem Fluss 8 | Über dem Fluss

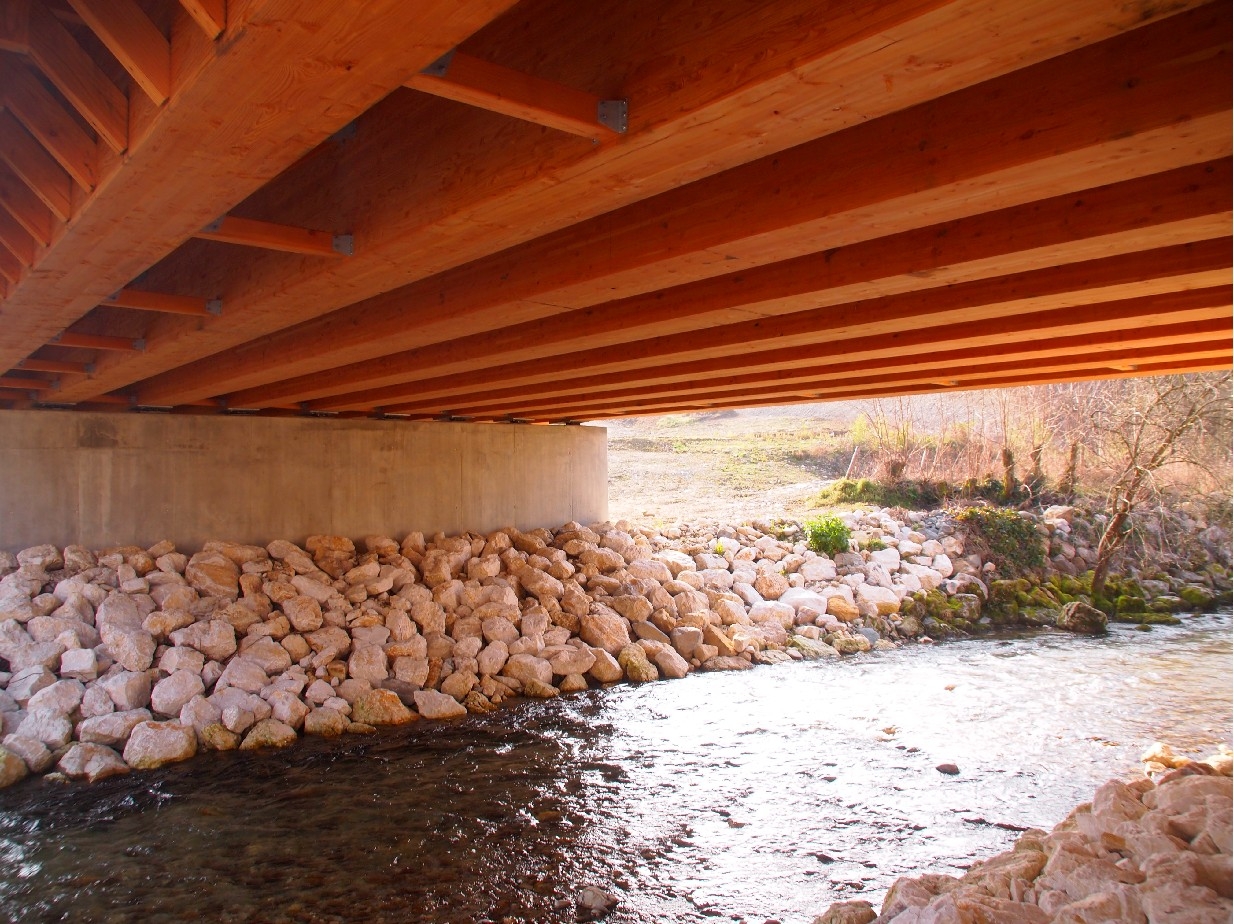

Untersicht 9 | Untersicht
9m
Grundinformation
Fertigstellung |  2016
Bauherrschaft |  Gemeindeverband Chambéry Métropole (FR)
Architektur |  Les Pressés de la Citée (Jacques Blanc), Grenoble (FR)
Tragwerksplanung |  BG Ingénieurs Conseils, Aix-les-Bains (FR)
Bauzeit |  7 Monate
Bruttogrundfläche |  520 m²
Baukosten, netto (KG300 + 400) |  1 250 000 €
Auszeichnungen |  Coup de cœur du public Prix régional de la construction Bois Auvergne-Rhône-Alpes (2017)

Technische Aspekte
Konzept |  Douglasien-Brettschichtholz für Träger (40 m | 1 m | 54 cm) und Geländer, Stahlbetondecke; Tragkraft: 2 Busse/LKW
Holzbaufirma |  Pierrefeu, Vernoux-en-Vivarais (FR); Baufirma: Groupe Eiffage TP (FR)
Herkunft des Holzes, Zertifizierung |  PEFC-zertifzierte alpine Wälder in Les Bauges (La Biolle, Savoie) und Vercors (St Martin d'Uriage, Isère) (FR)
Nachverfolgbarkeit des Holzes |  Ja, die Verwendung von zertifiziertem Bois des Alpes™-Holz garantiert die Zurückverfolgbarkeit des Holzes
Wertschöpfungskette Holz |  Beteiligte Firmen: Sägereien Eymard und Blanc (Isère), Brettsperrholzproduzent Colladello (Bourg de Péage)


Regional Wood 100% Wood

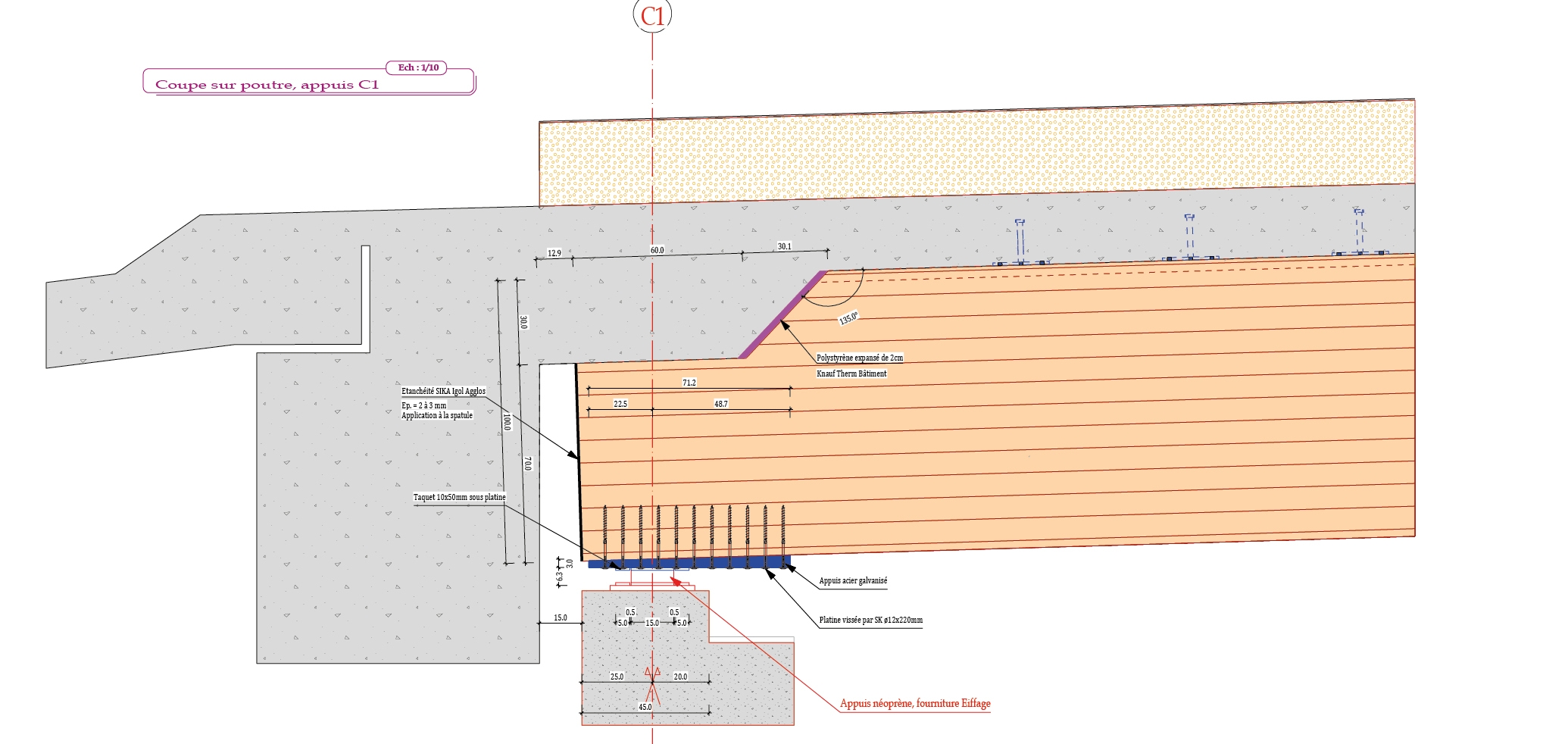

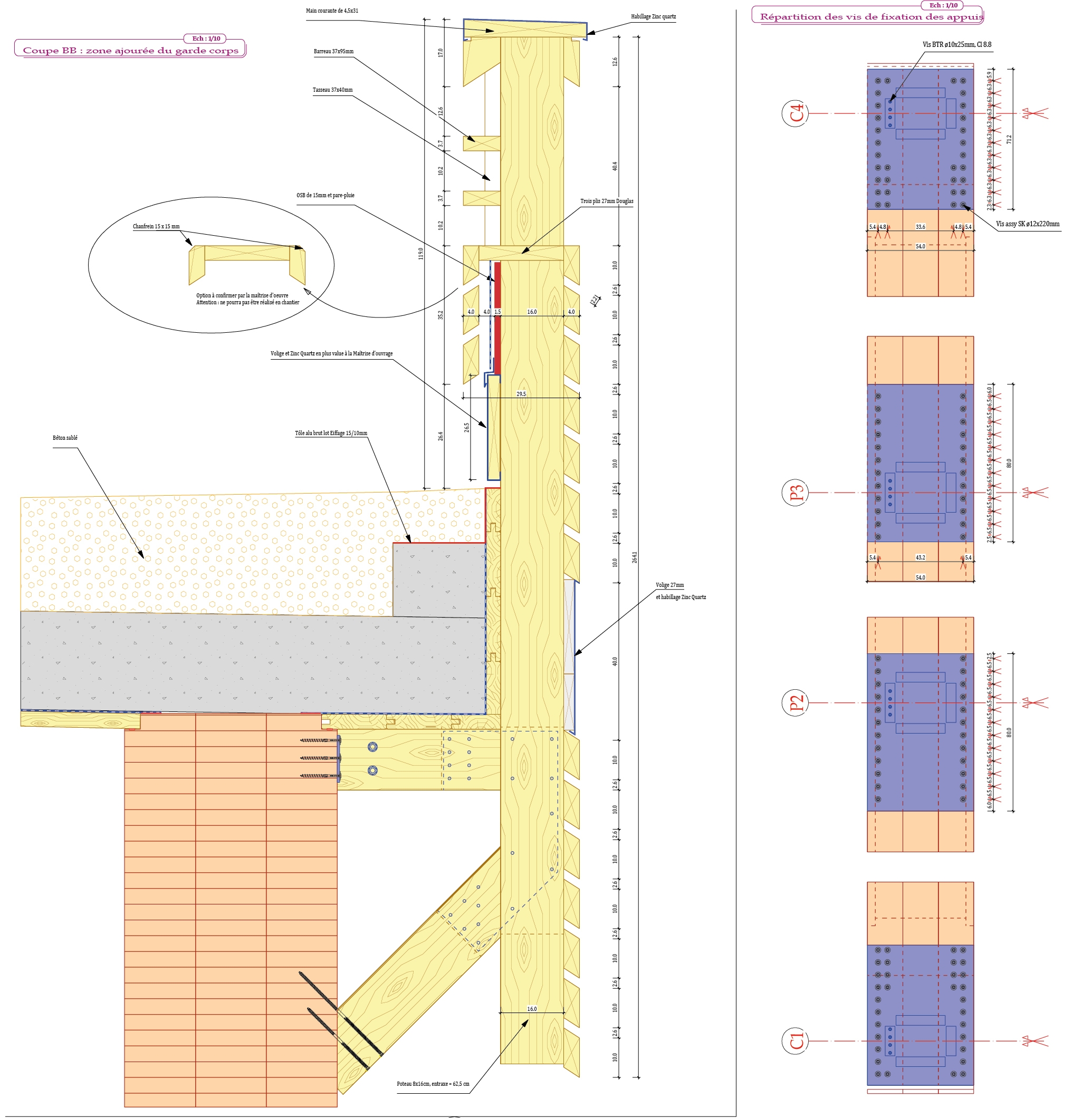

Schnitt (Geländer) Schnitt (Geländer) Schnitt (Auflager) Schnitt (Auflager)
