Öffentliche Gebäude

Pavillon des Théâtre Vidy

Lausanne, Schweiz

Außenansicht 1 | Außenansicht
Der Pavillon besteht aus einem erstmalig realisierten Tragsystem von Holzpaneelen, die nur durch innovative Holz-Holz-Verbindungen verbunden sind.
Entwurf: Das Théâtre Vidy, bestehend aus drei Gebäuden, liegt spektakulär am Ufer des Genfer Sees. Ein bislang genutztes temporäres Zelt wurde durch den wärmegedämmten Pavillon mit 250 Sitzplätzen ersetzt.

Holz: Der Pavillon besteht aus einem Tragwerk aus gefalteten 2-Schicht-Holzplatten ohne jegliche Schrauben, Nägel oder Klebeverbindungen. Bei einer Plattenstärke von nur 45 Millimetern wird eine stützenfreie Spannweite von 20 Metern erreicht. Die CLT-Platten werden durch neu entwickelte doppelte Vollzapfenverbindungen verbunden, die durch traditionelle Holzverbindungen inspiriert wurden. Sie ermöglichen einen schnellen, präzisen und einfachen Zusammenbau. Der Pavillon kann auch ganz einfach wieder auseinandergebaut werden. Die Besonderheit der Holz-Holz-Verbindungen ist, dass sie integraler Bestandteil der Paneele sind. Die Konstruktion erfordert daher eine maßgeschneiderte Vorfertigung – die Verbindungen werden in der Fabrik zusammen mit den Paneelen in einem Stück geschnitten (5-Achs CNC). Einmal zusammengebaut, bilden die Holzpaneele die alleinige Tragstruktur und minimieren die Notwendigkeit von Metallverbindungen. Das doppelt gefaltete Plattentragwerk erhält seine Stabilität durch die Festigkeit der Verbindungen. Die innovativen Holz-Holz-Verbindungen wurden hier erstmalig für ein solch großes Gebäudes verwendet.

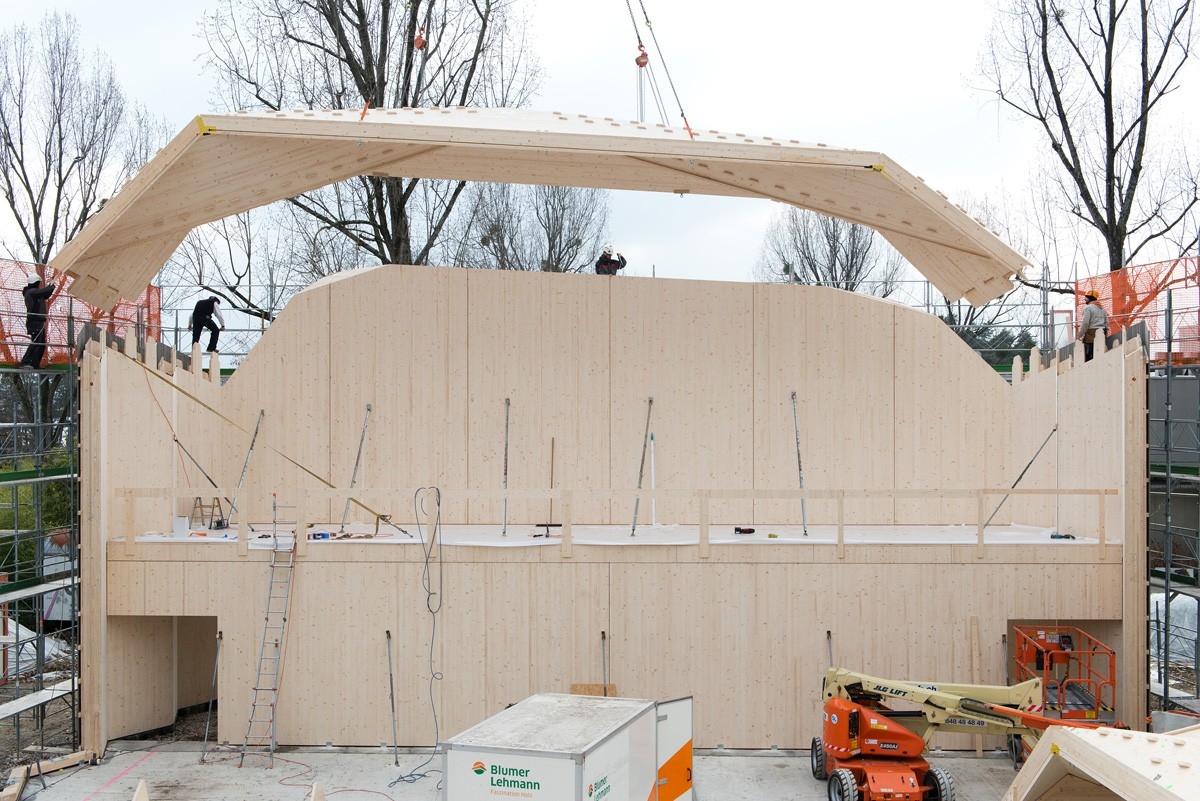

Im Bau 2 | Im Bau

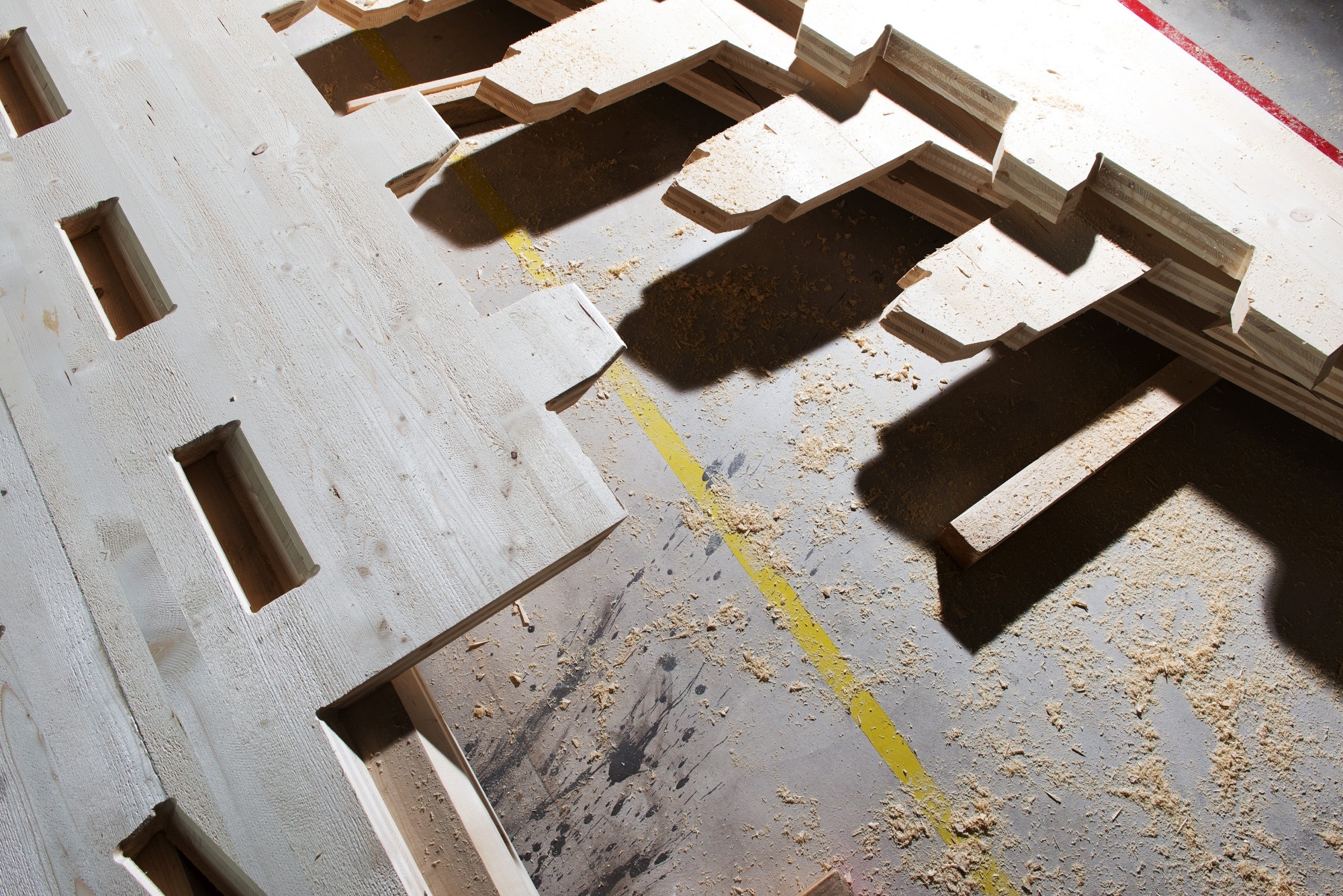

Detail 3 | Detail

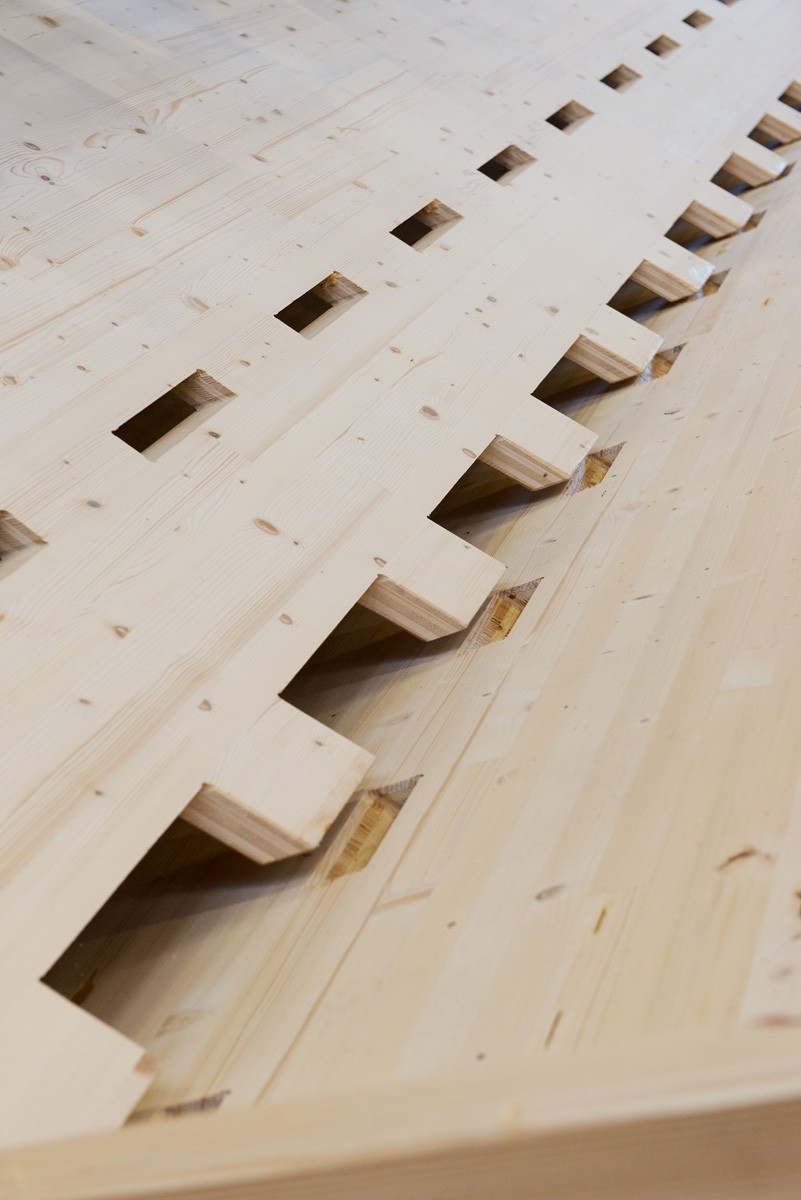

Detail 4 | Detail

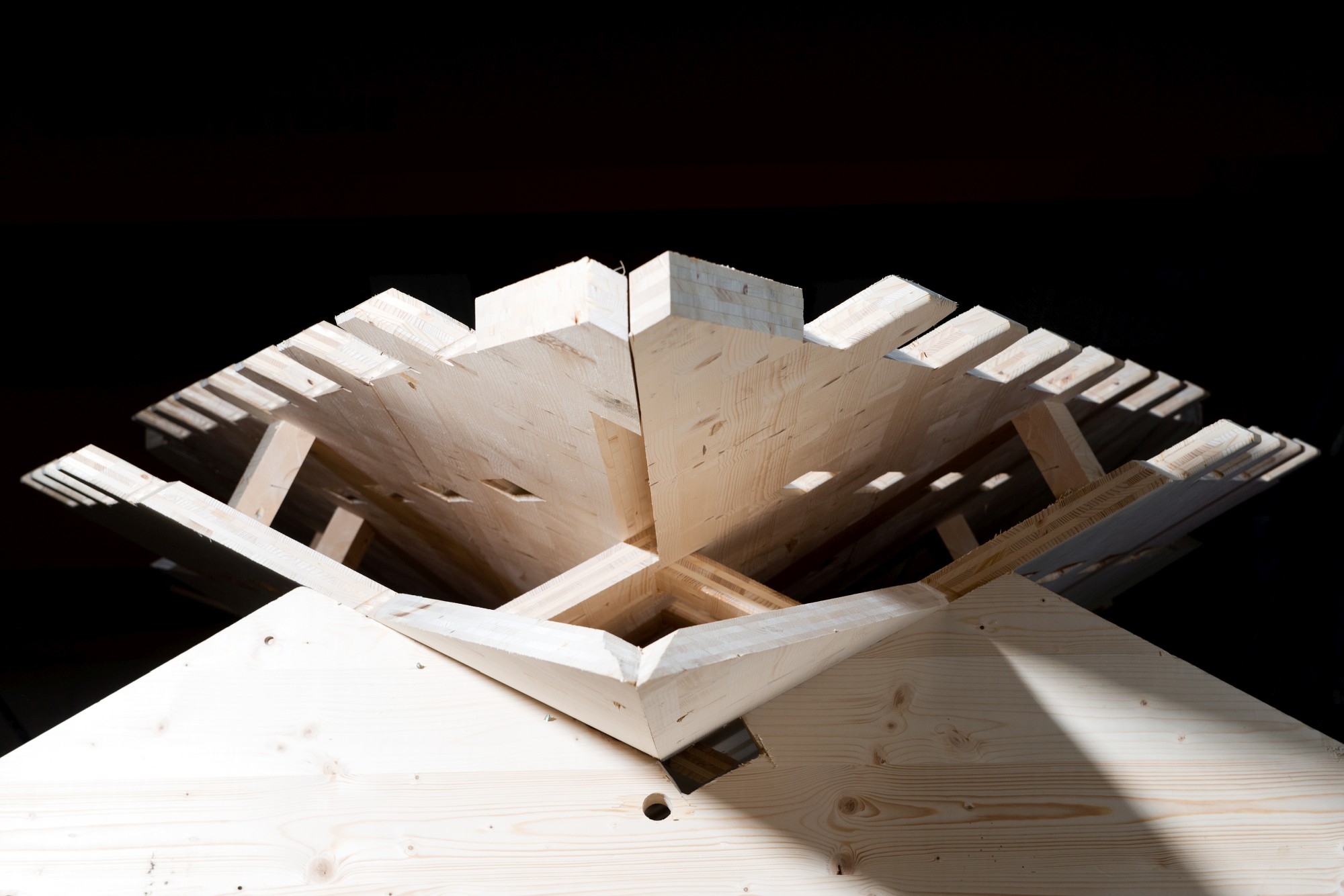

Detail 5 | Detail

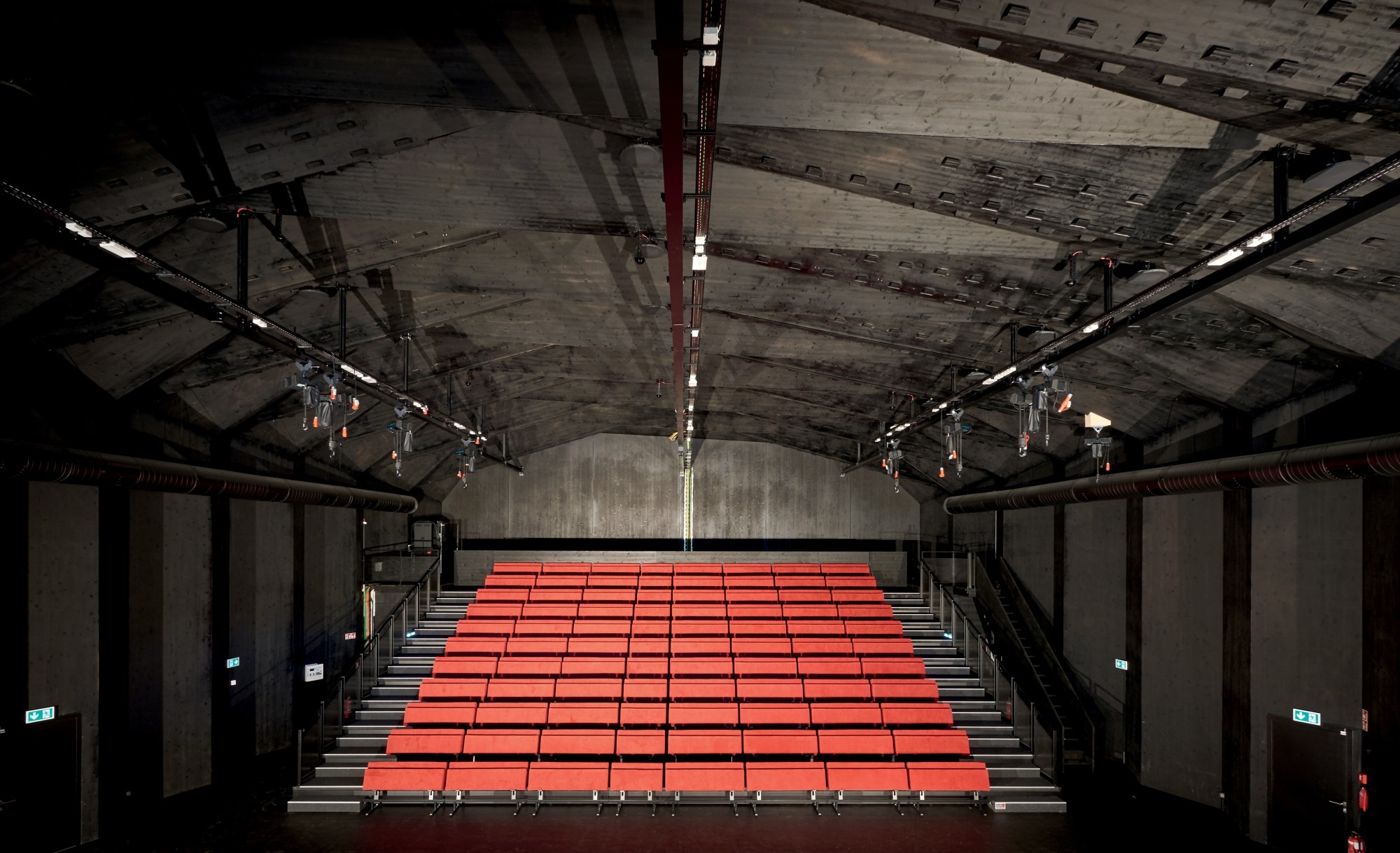

Innenraum 6 | Innenraum
57m
Grundinformation
Fertigstellung |  2017
Bauherrschaft |  Théâtre Vidy-Lausanne
Architektur |  Prof. Yves Weinand, Laboratory for Timber Construction IBOIS (CH); Unterstützung auf der Baustelle: Atelier Cube (CH)
Tragwerksplanung |  Bureau d'étude Weinand, Liège (BE)
Bauzeit |  12 Monate
Geschosszahl |  1
Bruttogrundfläche |  540 m²
Baukosten, netto (KG300 + 400) |  2,45 Mio. € (einschließlich Bühne und technischer Ausstattung)
Auszeichnungen |  Prix Lignum 2018 (Region West, Anerkennung)

Technische Aspekte
Konzept |  Brettsperrholztafeln aus Buche, innovative Holz-Holz-Verbindungen
Holzbaufirma |  Blumer-Lehmann AG, Gossau (CH)
Herkunft des Holzes, Zertifizierung |  Alpenholz mit HSH-Zertifikat (Herkunftszeichen Schweizer Holz)
Nachverfolgbarkeit des Holzes |  Ja (Schillinger Holz SA)


Regional Wood Circular Economy 100% Wood

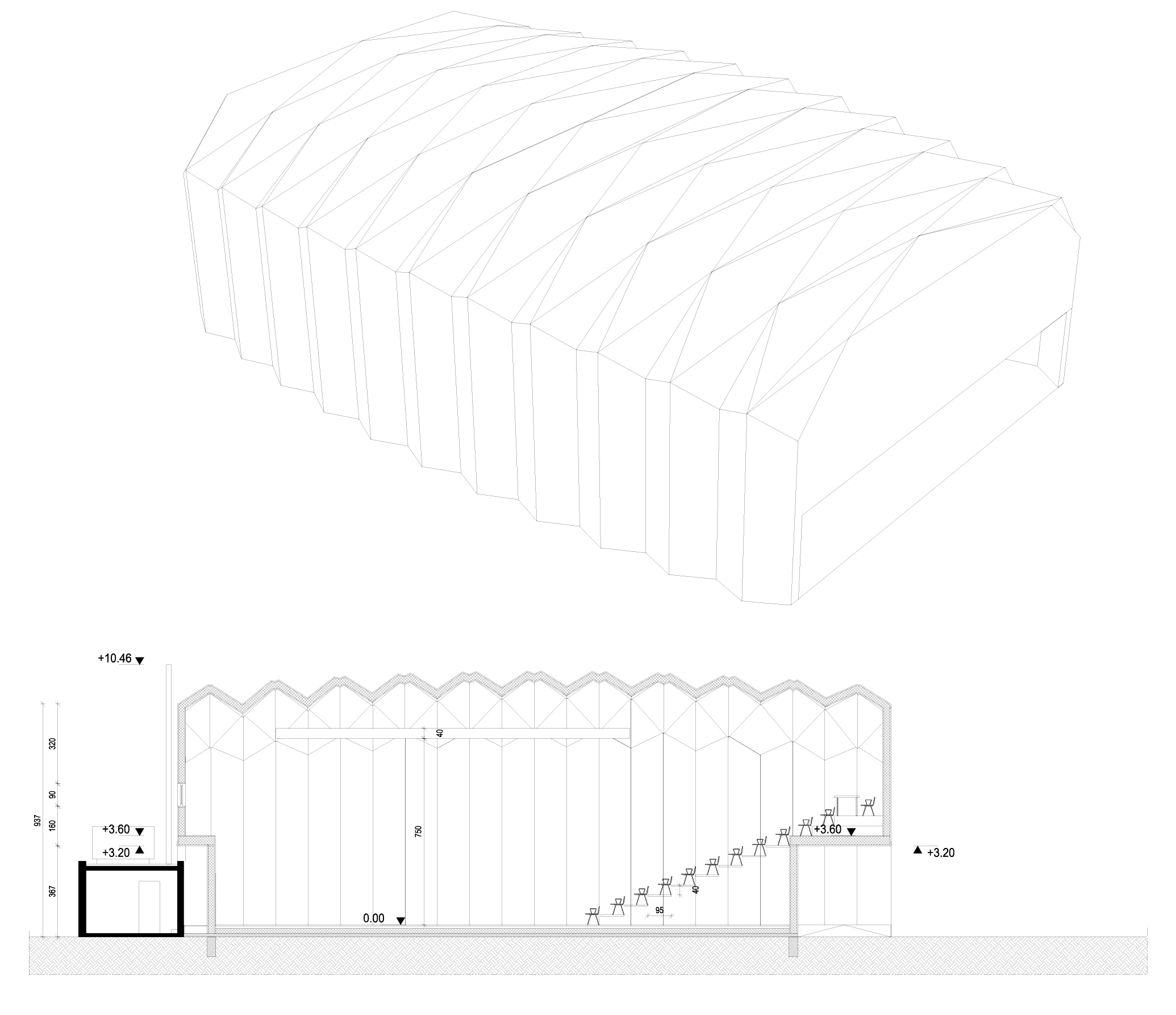

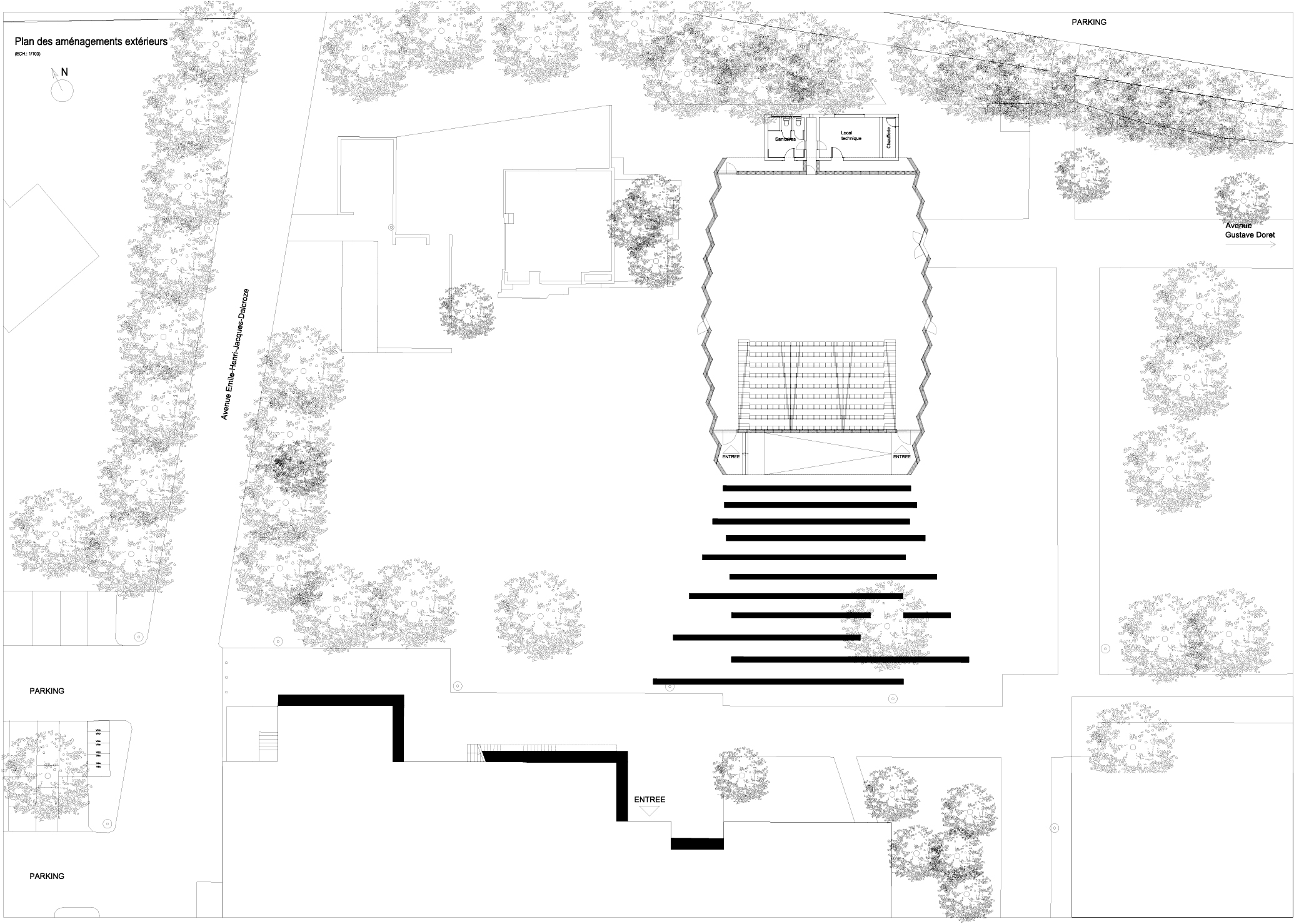

Lageplan Lageplan Isometrie, Schnitt Isometrie, Schnitt
